进口法兰柱塞阀

产品说明

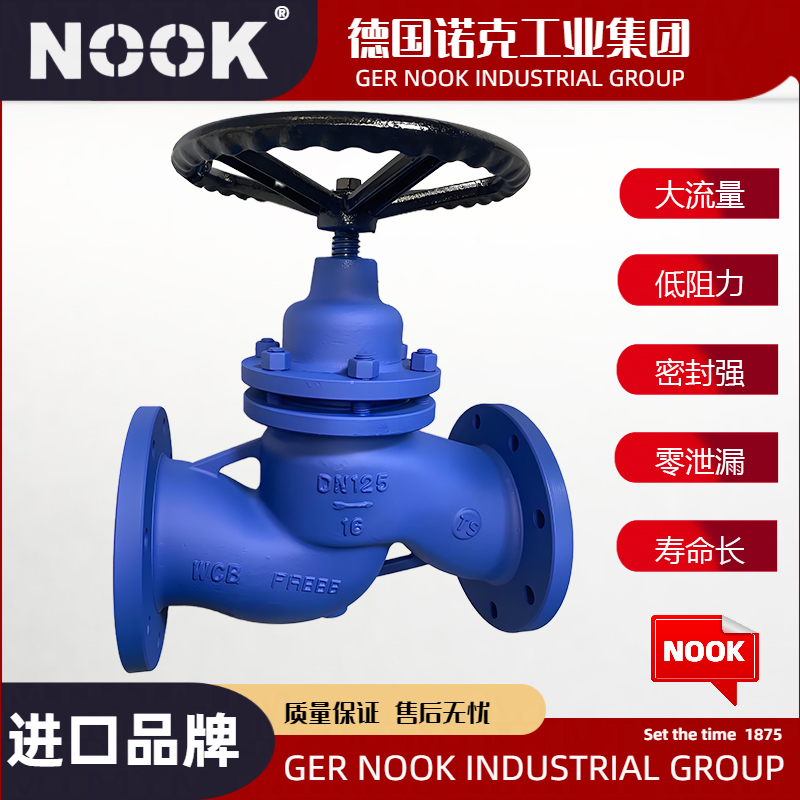

U41SM法兰柱塞阀@德国NOOK诺克是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等缺点，本法兰柱塞阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏法兰柱塞阀。

结构特点

1、法兰柱塞阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。
2、在阀门中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高阀门的使用寿命。

性能规范

阀体材料	适用温度	适用介质	压力范围
铸钢	≤350℃	水、蒸汽、油品	PN1.6-4.0MPa
铸铁	≤180℃	水、蒸汽、油品	PN1.6
不锈钢	≤200℃	硝酸、醋酸	通径范围
含钼不锈钢	≤550℃	氮、氢、尿素等	DN15-400mm

压力试验

实验项目	实验介质	实验压力
压强实验	水	1.5PN
高压密封试验	水	1.1PN
低压气密封试验	气	0.5-0.7MPa

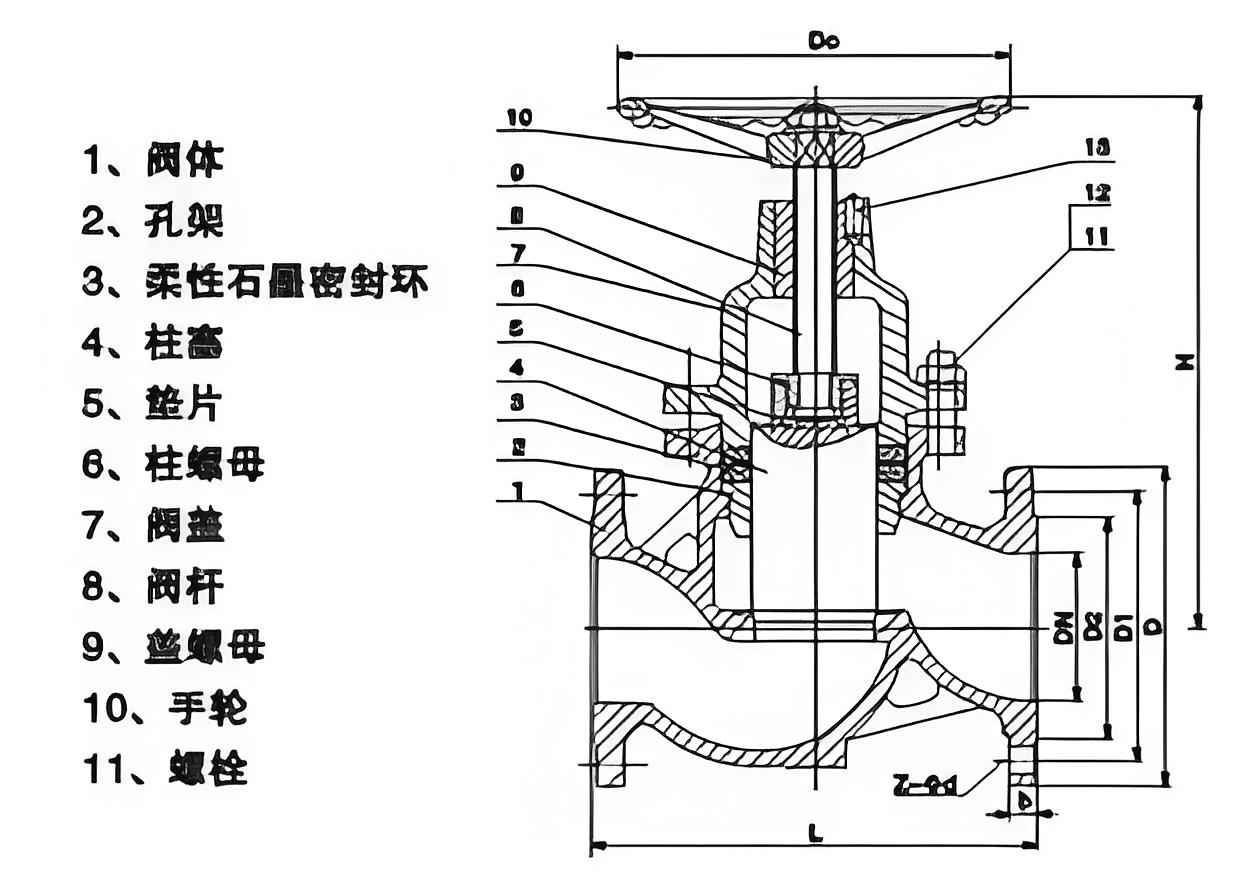

外形结构图



主要外形尺寸1.6MPa

DN(mm) / 尺寸(mm)	1.6MPa         UZ41SM-16C．P．R          U41SM-16C．Y．P．R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
Do	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	140	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	185	210	265	295	375	435	485
b	14	14	14	16	16	16	18	20	20	22	24	26	26	30	34	36
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-23	12-25	16-25	16-30

主要外形尺寸2.5MPa

DN(mm)/  尺寸(mm)	2.5MPa            UZ41SM-25C．P．R          U41SM-25C．Y．P．R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
Do	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
b	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

主要外形尺寸4.0MPa

DN(mm)/  尺寸(mm)	4．OMPa           UZ41SM-40C．P．R           U41SM-40C．Y．P．R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
Do	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	485	570	655
D1	65	75	85	100	110	125	145	160	190	220	250	320	385	430	510	585
D2	45	55	65	78	85	100	120	135	160	188	218	282	345	390	465	535
b	16	16	16	18	18	20	22	22	24	28	30	38	42	40	52	58
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-26	8-26	12-30	12-33	16-30	16-36	16-39
