进口气动快速切断阀

产品说明

ZSQP气动快速切断阀@德国NOOK诺克由活塞式气动执行机构与切断阀组成。气动快速切断阀采用直通单座型式，DN20以内阀芯为单导向结构，可直接采用精小型阀体。DN25-200阀芯为双导向结构，气动快速切断阀具有结构简单，操作方便，使用可靠，快速开闭等特点。它按照控制系统或调节仪表来的信号，直接控制被调介质的切断和流通，达到对压力流量温度或液位等参数的自动控制。气动快速切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质，要求快速严密关闭，快速放空的自动控制系统中。

性能参数

公称通径(mm)	20	25	32	40	50	65	80	100	125	150	200
阀座直径(mm)	26	43	43	52	62	79	94	115	140	166	216
公称压力MPa	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
额定流量系数Kv	5.5	10	15	25	40	65	100	150	260	350	540
泄露量	1滴/min	3滴/min				5滴/min			7滴/min		9滴/min
行程(mm)	16			25		40			60
切断时间S	1~2					2~4
额定行程偏差	+10%
允许压差MPa	4.0					4.0	4.0	2.8	3.5	2.4
						(2.5)	(1.7)	(1.0)	(1.1)	(0.8)	(1.6)
阀盖形式	常温型：-60~150℃ 中温型：-60~450℃ 高温型：-60~550℃ 低温型：-60~250℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀芯形式	单座型阀芯双导向型阀芯
流量特性	快开特性

执行器参数

执行器型号	ZSD活塞式执行机构
活塞直径	150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
有效面积	175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
进气孔螺纹	M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
最大输出力	7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
操作压力	500KPa
作用形式	气— 关式或气— 开式
可配附件	手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它

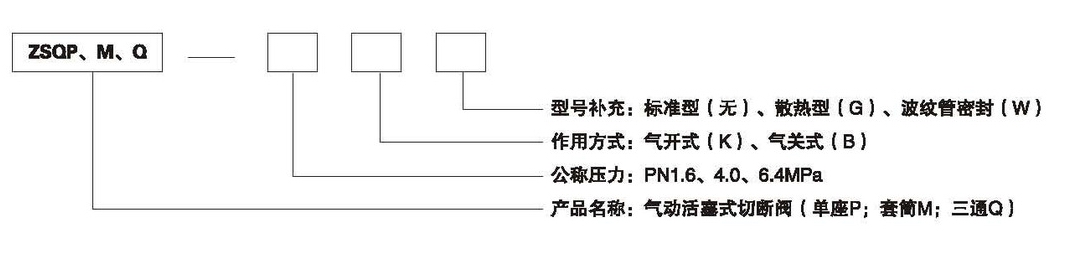

型号编制

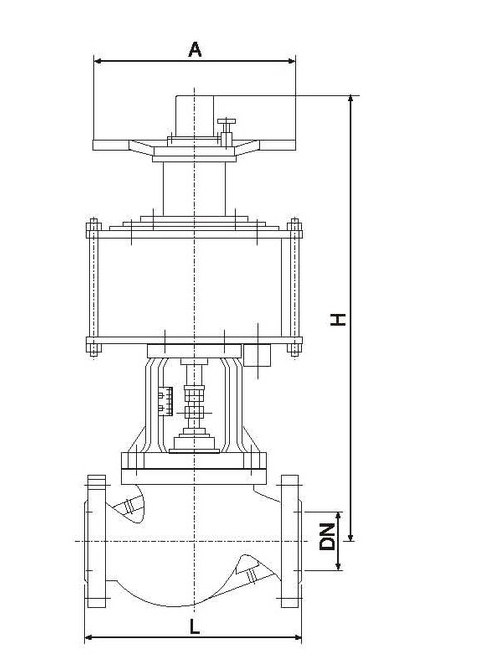

外形分析图

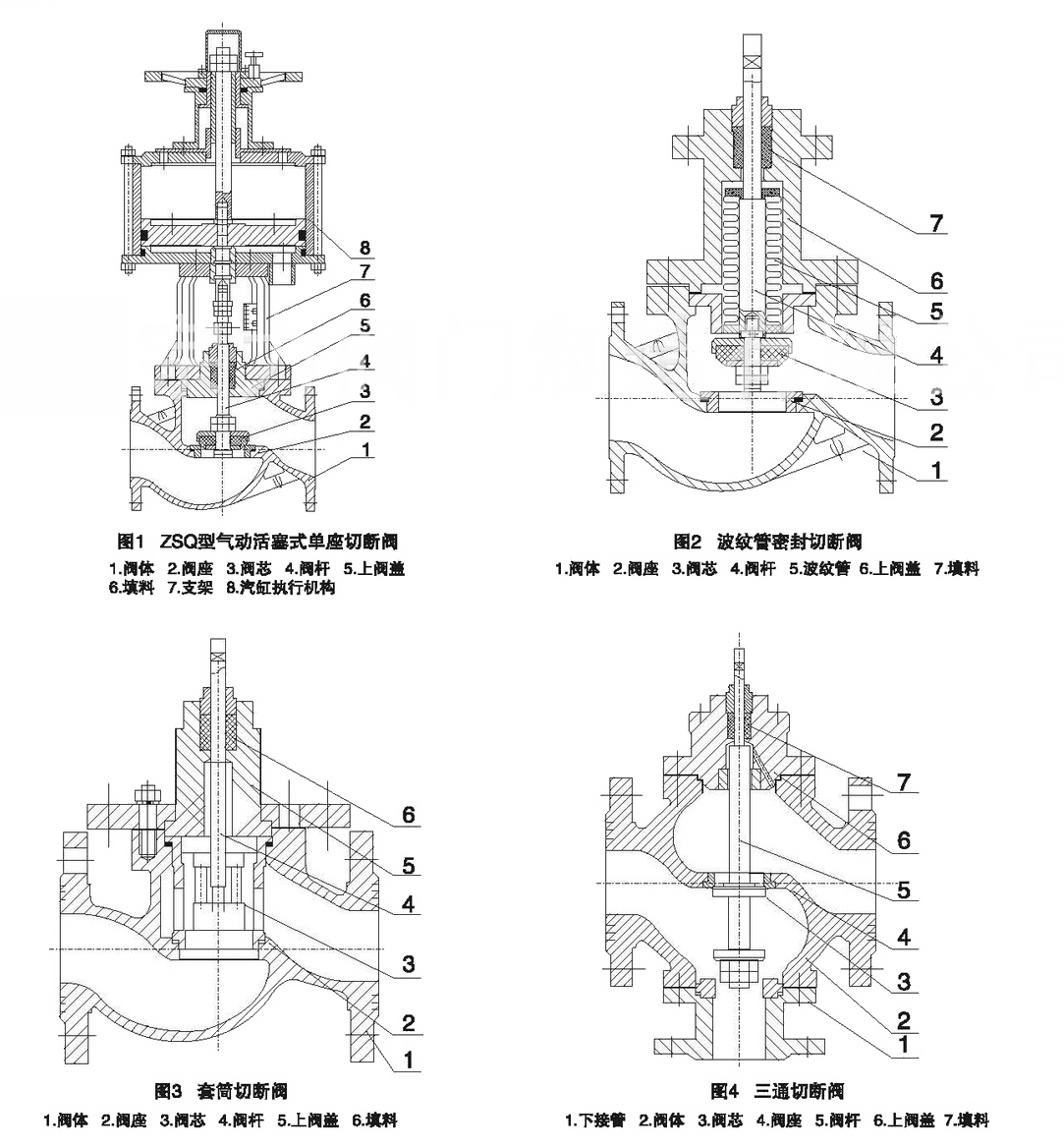

外形结构图



主要外形尺寸

公称通径	L	H	H1	A
20	180	53	608	222
25	190	58	680	222
32	210	68	774	222
40	230	73	812	280
50	265	80	935	280
65	285	90	1040	389
80	310	98	1045	389
100	355	108	1047	389
125	425	123	1450	389
150	460	140	1460	389
200	560	168	1480	389

外形结构图



主要外形尺寸

公称通经		20	25	32	40	50	65	80	100
A		196			232		308
L	PN16	150	160	180	200	230	290	310	350
H		340	345	370	380	390	475	490	500
H1		53	58	70	75	83	93	100	110
重量(kg)	标准型	10	12	15	18	23	35	45	60
