进口气动薄膜切断阀

产品说明

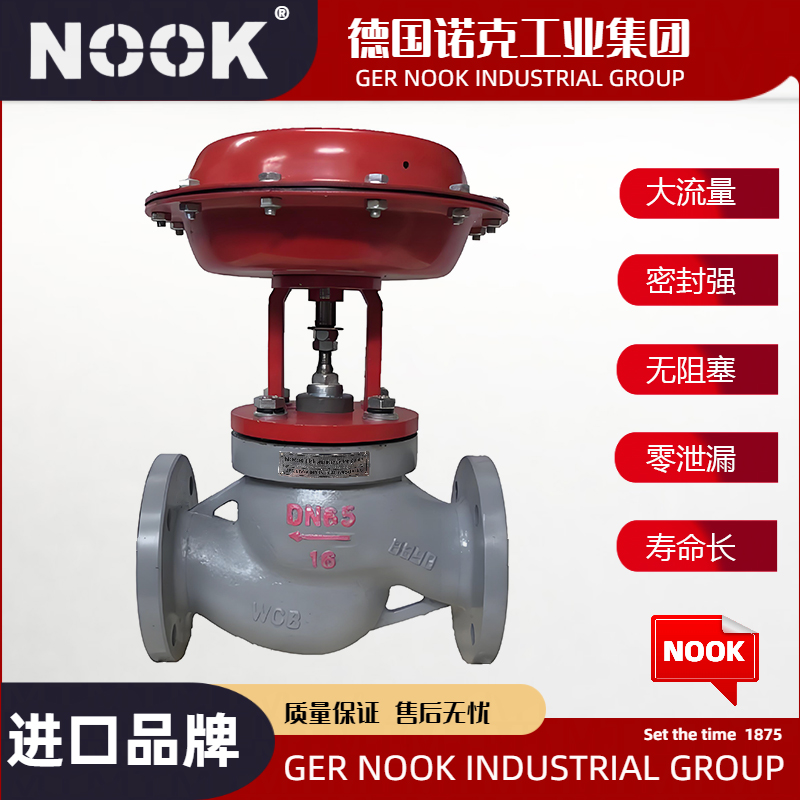

ZMQM气动薄膜切断阀@德国NOOK诺克采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。ZMQM气动薄膜切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。气动套筒切断阀产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。

结构特点

（1）气动薄膜切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。
（2）阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。
（3）阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。
（4）平衡型阀内件，提高了切断阀的许用压差。.

技术参数

公称通径(mm)		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv		8	11	20	30	48	75	120	190	300	480	760
额定行程mm		8			12		20		25	40		60
有效面积cm2		100			200		400			600		1000
允许泄 露量	硬密封	一般：10-4 × 阀额定容量；严密型：套筒 5X10-6 × 阀额定容量
	软密封	VI 级
允许压差MPa		≤ 公称压力
信号压力KPa		0 ～ 250
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀芯形式		套筒阀芯
流量特性		快开特性

零件材料

1	阀体	WCB	304	316	316L
2	垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片
3	套筒	304	304	316	316L
4	阀芯	304	304	316	316L
5	中垫	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片
6	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
7	阀盖支架	WCB	304	316	316L
8	填料压盖	304	304	316	316L
9	阀杆	304	304	316	316L
10	指示盘	铝片
11	标尺	铝片
12	执行器	缸体：碳钢、膜片：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

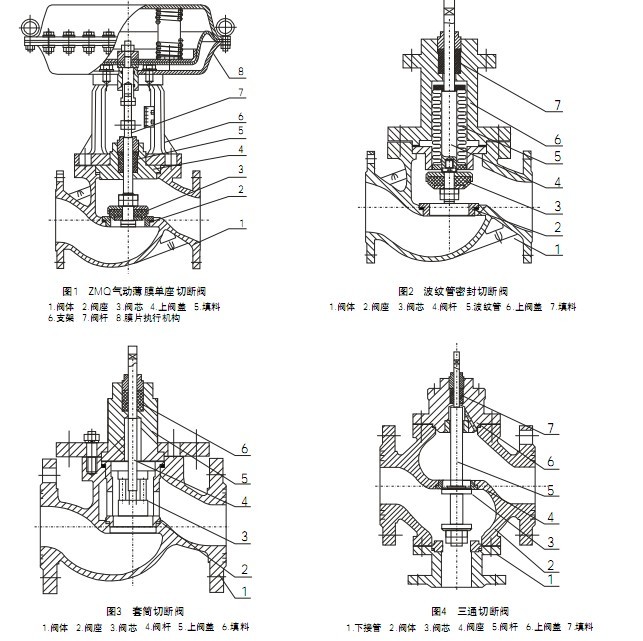

外形分析图

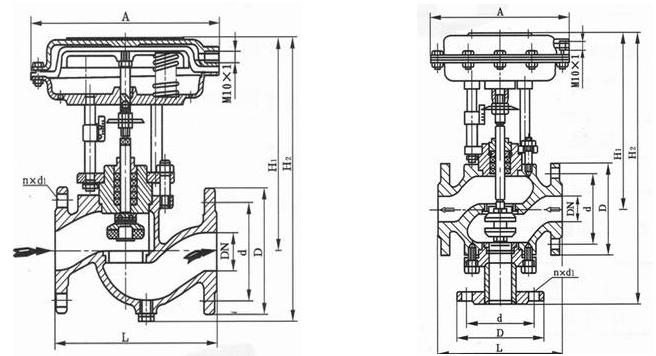

外形结构图

主要外形尺寸

公称通经		20	25	32	40	50	65	80	100	125	150	200
A		196			232		308			394		498
L	PN16	150	160	180	200	230	290	310	350	400	480	600
H		340	345	370	380	390	475	490	500	765	825	927
H1		53	58	70	75	83	93	100	110	125	143	170
重量(kg)	标准型	10	12	15	18	23	35	45	60	75	90	120
