进口角型隔膜式排泥阀

产品说明

100S角型隔膜式排泥阀@德国NOOK诺克内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低，外部液动（气动）控制管路，集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂，作为排除水池内泥沙及污物用。

技术参数

公称压力	壳体试验压力MPa	密封试验压力MPa
1.0	1.5	1.1
1.6	2.4	1.6

零部件材料

零件名称	阀体、阀盖	阀瓣、弹簧	薄膜
材料	铸铁	不锈钢	尼龙强SX橡胶

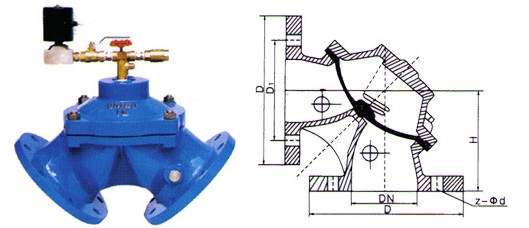

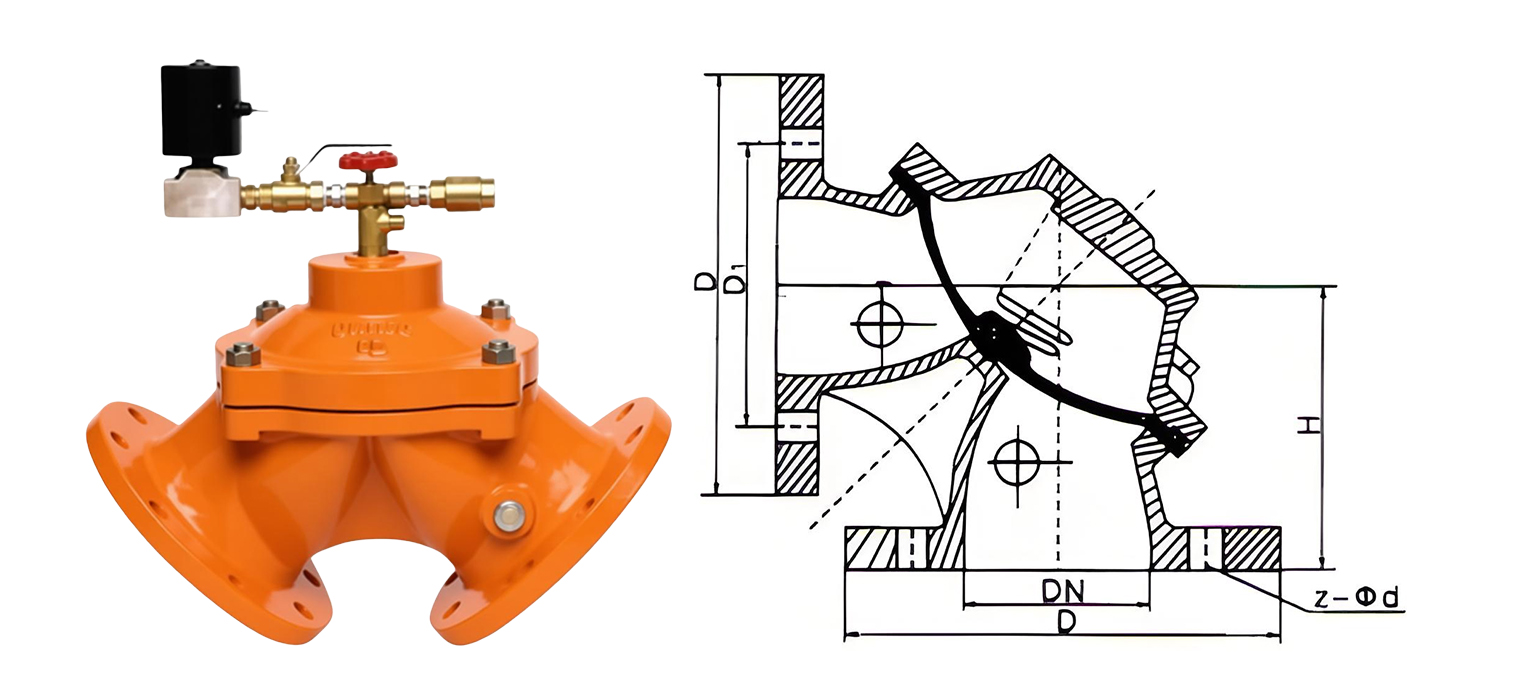

外形结构图



主要外形尺寸

连接标准	法兰连接尺寸符合GB4216
公称通径	H	D	D1	Z-∮d
80	140	195	160	4-18
100	150	215	180	8-18
150	185	280	240	8-23
200	245	335	295	8-23
250	340	395	350	12-23
300	395	445	400	12-23

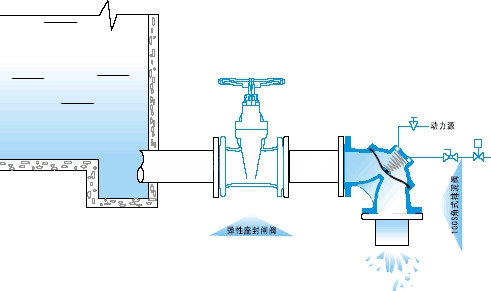

安装示意图
