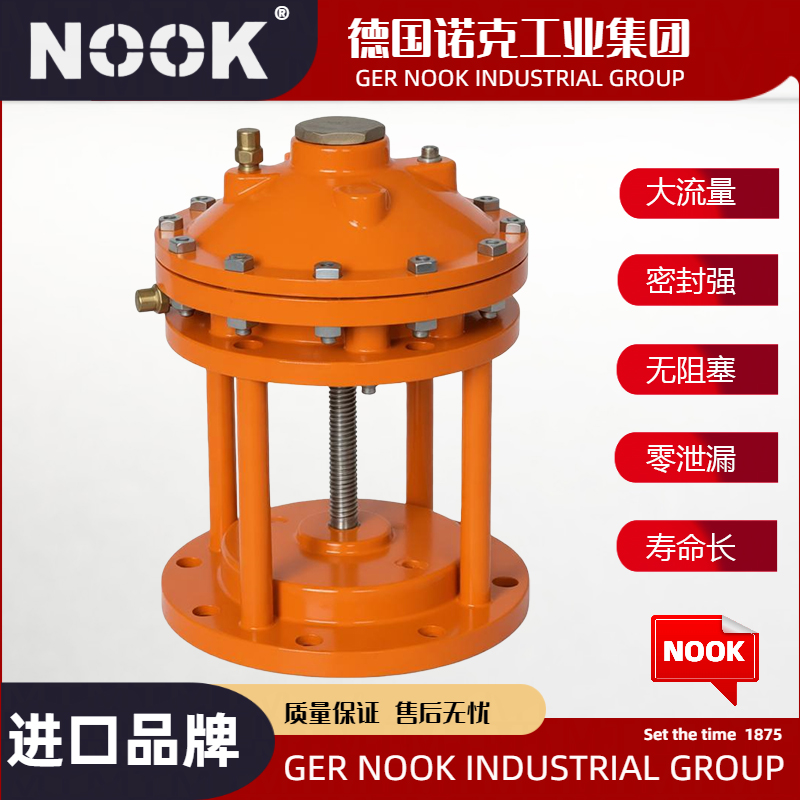

进口池底排泥阀

产品说明

JM742X池底排泥阀@德国NOOK诺克用于自来水公司或污水厂的各类水池的底部，通过换向阀的控制排除池底的泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁用以扫除池底沉淀的泥沙和污物。

工作原理

JM742X池底排泥阀由阀体，上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下带动阀瓣上升，主阀开启，池底的泥沙等污物开始排放。当二位四通换向阀处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，停止泥沙的排放。此阀安装在各类沉淀池的底部壁外，用以排除池底的泥沙污物。反应迅速，关闭准确 ，密封性强、开关性能好，检修方便，使用寿命可达五年以上。

技术参数

1. 工作压力：1.0Mpa
2. 介质：水
3.使用温度：常温
4.隔膜室工作压力：0.3-1.0
5.隔膜室工作液：气、清水

零部件材料

零件名称	阀体	隔膜上腔	隔膜下腔	阀板	阀杆	拼帽	隔膜片
材料	HT200	HT200	HT200	HT200	不锈钢	A3钢	耐磨丁晴橡胶和尼龙

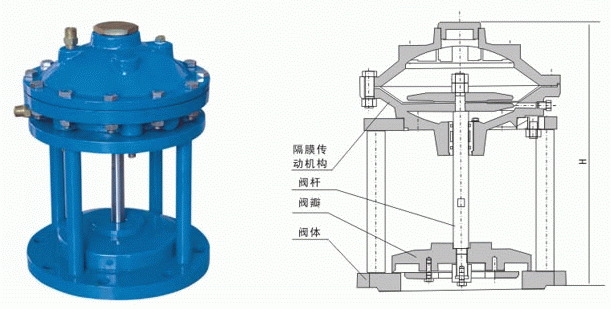

外形结构图



主要外形尺寸

法兰连接尺寸 按JB78	DN	100	150	200	250	300	350	400
	H	260	375	250	525	585	600	680

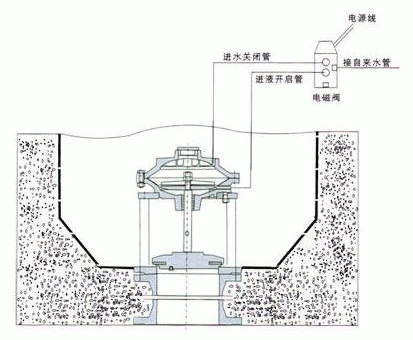

安装示意图
