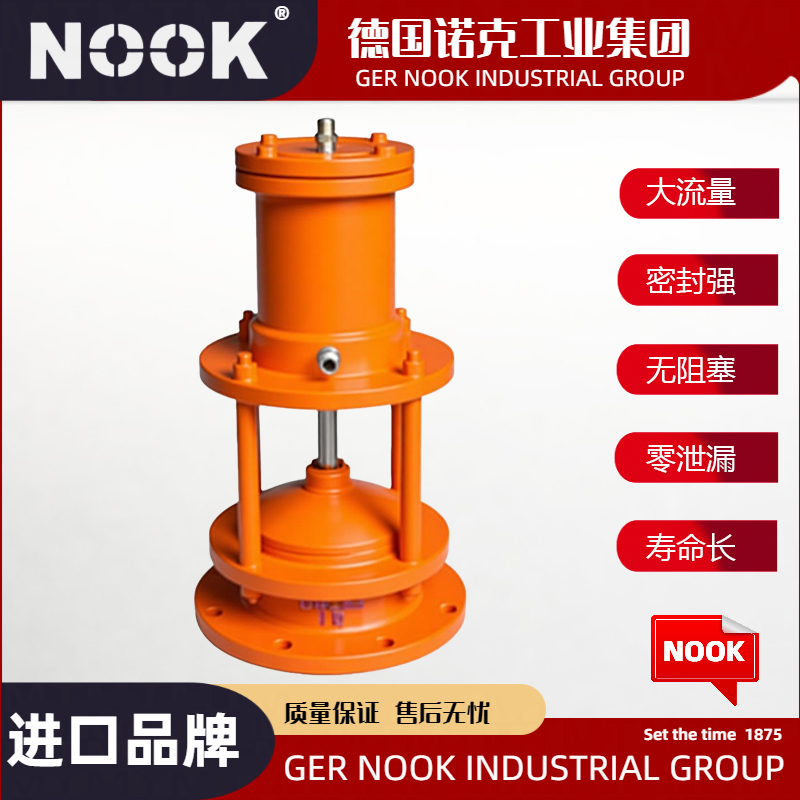

进口液动池底排泥阀

产品说明

H742X液动池底排泥阀@德国NOOK诺克又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。是结合国外先进技术自主开发生产，是现目前国内质量最稳定的排泥阀。还可按照用户要求生产和加工。

结构原理

H742X液动池底排泥阀由阀体，液压缸，活塞，阀杆，阀瓣组成。液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上，保用期十八个月。

标准规范

设计与制造标准：GB12235-89
法兰连接标准：GB/T17241.6-98
试验和检验标准：GB13927-92
阀门材料标准：GB12226-89

技术参数

阀体部分	型号		H742X-10	H742X-16
	公称压力（MPa）		1.0	1.6
	试验 压力	密封（MPa）	1.1	1.76
		强度（MPa）	1.5	2.4
	适用介质		水
	温度（°C）		<80
驱动部分	驱动介质		水（使用压缩空气，订货注明）
	驱动压力（MPa）		0.3—1.0
	介质温度（°C）		<50
控制部分 (另配)	控制器输入电压（V）		AC220
	电磁阀线圈电压（V）		AC220
	电磁阀线圈功力（W）		10—15

零部件材料

零件名称	阀座	阀瓣	阀杆	缸体	活塞板	活塞皮碗
材料牌号	HT200	HT200	不锈钢	HT200	HT200	耐磨丁晴橡胶

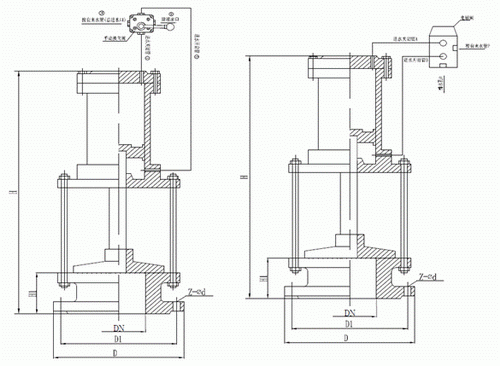

外形结构图



主要外形尺寸

公称通径	D	D1	H	H1	Z-φd	进液管连接
100	215	180	450	110	8-18	1/2”
150	280	240	490	110	8-23	1/2”
200	335	295	530	110	8-23	1/2”
250	390	350	570	110	12-23	1/2”
300	440	400	610	140	12-23	3/4”
400	565	515	710	140	16-25	1”
500	670	620	810	160	20-25	1”

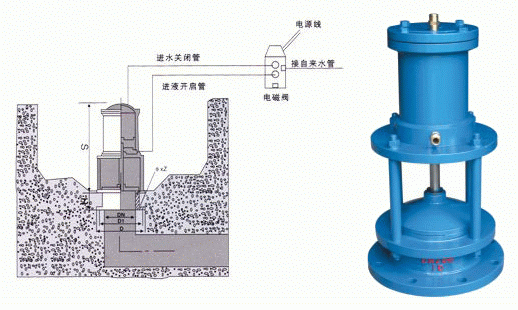

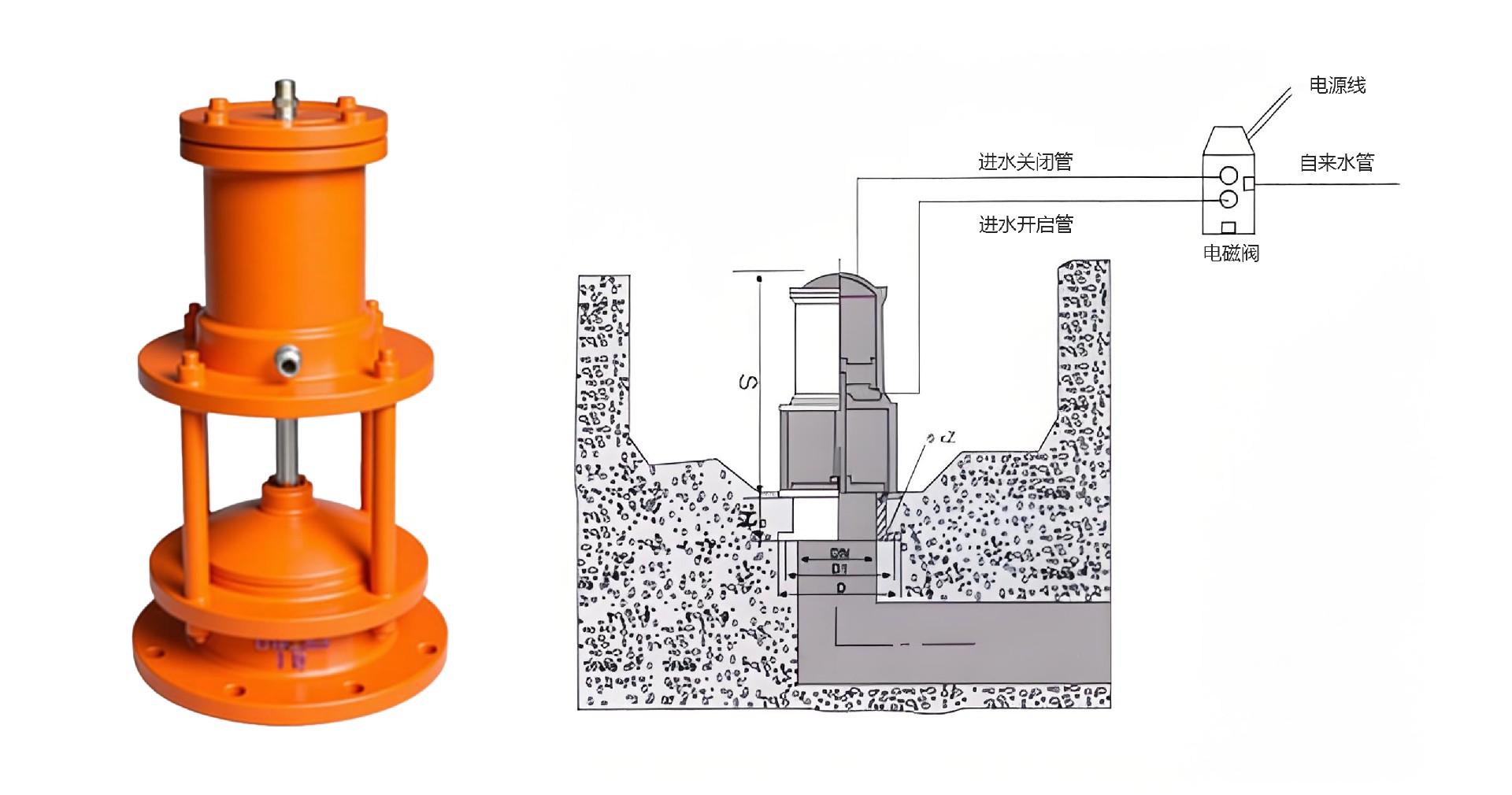

安装示意图
