进口锅炉快速排污阀

产品说明

Z44H、Z48H锅炉快速排污阀@德国NOOK诺克是由闸阀演变而来的，利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。锅炉快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的，作用在阀瓣上的机械载荷主要是来自压缩弹簧，这种几乎是固定的机械载荷；虽然对于压缩弹簧，加载的排污阀可以通过调整弹簧力来达到良好密封，但密封压差必须足够强，以保证足够的密封力，从而在阀正常运行时达到密封，密封压差还应小于启闭压差，以确保开启灵活。

标准规范

设计制造：GB/T12237-1989
检验试验：GB/T13927-1992
法兰尺寸：JB79-59
压力温度：GB9131
压缩弹簧：GB/T1239.2
结构长度：JB/T6900-93

结构特点

1、结构简单，密封性好，体积小、重量轻、材料耗用少
2、安装尺寸小，特别是驱动力矩小，操作简便
3、易实现快速启闭；是锅炉快速排污的最佳选择。

性能规范

型号	公称压力	试验压力Ps（MPa）		适用介质	适用介质（℃）
		-	-
Z44H、Z48H-16C	1.6	2.4	1.8	水、蒸汽	≤250
Z44H、Z48H-16
Z44H、Z48H-25C	2.5	3.8	2.8
Z44H、Z48H-25					≤425
Z44H、Z48H-40C	4.0	6.0	4.4
Z44H、Z48H-40					≤250

零部件材料

零件名称	阀体、阀盖	阀座、闸板	阀杆	齿轮轴	填料	垫片	扳手
Z44H、Z48H-16C Z44H、Z48H-25 Z44H、Z48H-40	铸钢、不锈钢	铬不锈钢	铬不锈钢	铬不锈钢	油浸石墨  石棉盘根	橡胶石  棉板	球墨  铸铁

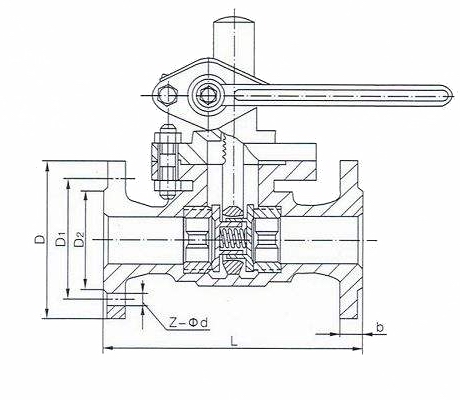

外形结构图



主要外形尺寸

公称压力  PN（MPa）	公称通径  DN（mm）	-									重量（kg）
		L	D	D1	D2	D6	b	ZΦd	H	LO	-
1.6	25	160	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	160	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	200	145	110	85	-	18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	160	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38
