进口自洁式过滤器

产品说明

GCQ自洁式过滤器@德国NOOK诺克为多功能系统部件，具有压差自动报警、气水分离以及过滤功。过滤器自洁能力强，不用经常清洗过滤网。对水系统中的氧化铁皮、老垢 ，污泥和空气等杂质进行有效地排除，以保证水质的清洁。该产品广泛应用于工业冷却水系统、空调水系统、热交换水系统、生产生活热水供应系统、热水采暖锅炉水系统等。

工作原理

      水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏，造成系统使用寿命及效率降低。仅在系统最高点设置排气阀效果不佳，当压力减少时溶于水中的气体会重新形成气泡，尤其在水泵前会有大量气体分离出来。
      自洁式过滤器利用气水分离、沉降、过滤等机理，当冷却水、热水、冷冻水系统中的水进入自洁式过滤器时，体积扩大，流速急剧低，水中气泡分离上升至聚气区，小气泡吸附在气水分离装置上，当形成大气泡上升至聚气区后通过自动排气阀排除。带有污物的循环水在过滤器中污物随水流沉降，通过气水分离装置后污物得到了加速，在滤芯的两侧迅速沉降在存污区，因存污区容污量大，只需定期开启排污阀。经过空气和污物分离，洁净的水经滤芯流入水泵入口，由于水泵及水流的冲击下滤芯产生的振动，使得贴附在滤芯外侧残留污物脱落，实现自洁。

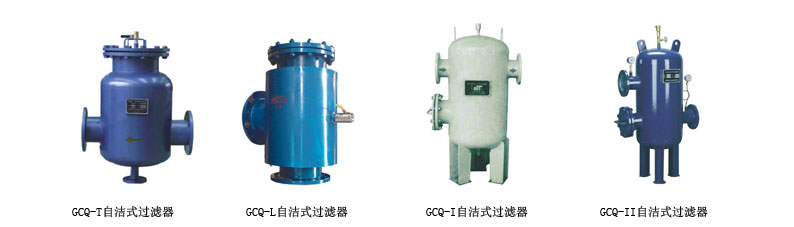

外形产品图

主要外形尺寸GCQ-T/L系列

规格DN	参考流量	A	D	B	C	E	F	重量Kg
50	5-7	320	159	130	320	15	25	35
65	8-11	380	219	150	370	15	25	45
80	15-20	460	273	175	420	15	25	60
100	25-35	520	325	210	500	15	25	80
125	45-60	580	377	235	600	15	40	110
150	60-85	640	426	260	700	15	40	160
200	90-130	720	470	300	800	15	40	220
250	150-260	780	500	360	950	15	50	280
300	250-400	890	600	400	1050	15	50	350
350	450-650	1000	700	460	1200	15	50	420
400	650-900	1120	800	515	1350	15	65	490
450	900-1100	1100	900	560	1450	15	65	560
500	1150-1500	1240	1000	610	1600	15	65	640
550	1300-1700	1340	1000	640	1700	15	80	720
600	1600-2000	1440	1100	600	1840	15	80	810
650	1900-2300	1440	1100	720	1960	15	80	900
700	2200-2700	1540	1200	760

主要外形尺寸主要外形尺寸GCQ-I/II系列

规格DN	参考流量m/h	A	B	C	D	E	F	G	H	I	Ⅰ重量kg	Ⅱ重量kg
50	7-10	219	520	160	210	380	300	15	25	200	50	52
65	12-21	273	580	180	230	440	400	15	25	220	70	73
80	20-30	325	700	210	290	510	450	15	25	240	90	94
100	35-55	377	820	250	330	570	500	15	40	250	120	125
125	60-90	426	910	280	360	600	600	15	40	270	150	156
150	85-120	500	1020	320	410	740	650	15	40	270	190	197
200	130-250	600	1200	380	470	860	750	15	50	270	240	250
250	260-400	700	1450	450	580	980	850	15	50	290	320	335
300	400-650	800	1570	490	620	1090	1000	15	50	290	450	470
350	650-900	900	1840	540	780	1290	1100	15	65	300	640	665
400	900-1100	1000	1990	590	840	1320	1250	15	65	300	700	730
450	1100-1500	1100	2190	640	940	1440	1350	15	65	300	880	910
500	1500-2000	1200	2560	740	1110	1540	1450	15	80	320	1160	1200
550	1900-2300	1200	2720	780	1150	1540	1450	15	80	320	1240	1290
600	2200-2800	1300	2830	840	1180	1640	1550	15	80	320	1350	1410
650	2700-3200	1300	2960	890	1220	1640	1550	15	80	340	1400	1460
700	3100-3600	1400	3130	940	1270	1740	1650	15	80	340	1500	1570

安装及注意事项

安装时，水流方向应与设备指示方向一致；最好设置旁通管路，以便在过滤器进行清洗或发生故障时不影响系统的正常运行；过滤器与水处理仪设备配套使用时，应安装在水处理设备进水口之前。本产品排气率：99% ，排污率：99%。
