进口夹套保温过滤器

产品说明

BY41H夹套保温过滤器@:德国NOOK诺克是用于水、油、气、沥青等管路和各种设备上不可缺少的一种保温装置，通常安装在减压阀、泄压阀、定水位器或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。夹套保温过滤器具有结构简单，阻力小，排污方便等优点。在阀体外部焊装有金属夹套，并设有夹套接口，可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，保温型过滤器的连接尺寸要比Y型过滤器大一到两个规格。

结构特点

1、夹套保温过滤器具有结构简单，阻力小，排污方便等优点。
2、在阀体外部焊装有金属夹套，并设有夹套接口。
3、可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。
性能规范:

型号	连接形式	公称压力MPa	试验压力MPa	工作压力MPa	壳体材料	过滤网材料	适用介质
BY41H-10	法兰	1.0	1.1	1.0	灰铸铁	1.1	水、油和气等
BY41H-16	法兰	1.6	1.76	1.6	球墨铸铁	1.76
BY41H-25	法兰	2.5	2.75	2.5	碳钢	2.75

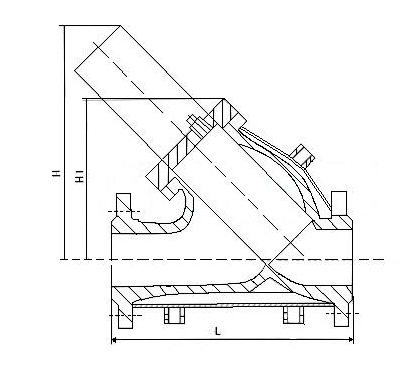

外形结构图



主要外形尺寸

口径DN（mm）		40	50	65	80	100	125	150	200	250	300	350	400	450
BY41H	L	200	220	260	280	320	350	380	495	595	640	700	800	850
	H	100	130	165	195	230	300	335	420	500	580	640	700	790
