进口不锈钢美标Y型过滤器

产品说明

GL41H不锈钢美标Y型过滤器@德国NOOK诺克是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。

产品标准

1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。

结构特点

可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。

性能规范

磅级		150Lb	300Lb	600
试验压力	壳体试验	3.0MPa	6.5MPa	15MPa
适用温度		-29～425℃
适用介质		水、油、天然气
过滤范围	15目～300目	水15目～80目	油40目～120目	气80目～300目

零部件材料

零件名称	材料
阀体	碳钢、不锈钢、黄铜
滤网盖	碳钢、不锈钢、黄铜
滤芯网	不锈钢
密封件材质	柔性石墨、聚四氟乙烯

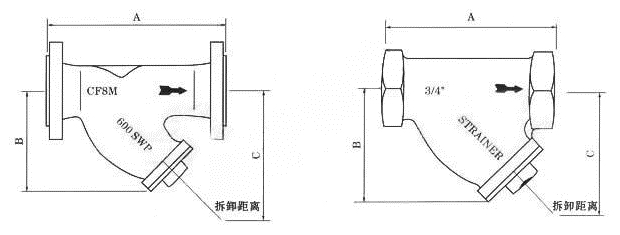

外形结构图



主要外形尺寸

口径(in)	ANSI法兰连接			螺纹连接	B	C	滤网面积cm2
	150LB	300LB	600LB
	A	A	A	A
1/2"	127	127	130	75	70	110	27
3/4"	145	150	150	80	80	130	43
1"	154	160	160	90	90	150	73
11/4"	180	180	200	110	130	235	135
11/2"	200	210	230	120	147	260	164
2"	230	240	250	140	180	320	251
21/2"	290	290	.	210	200	325	327
3"	310	310	.	.	205	330	361
4"	315	351	.	.	255	405	545
5"	410	401	.	.	315	510	843
6"	473	478	.	.	345	560	1117
8"	593	600	.	.	440	710	1909
