进口不锈钢上展式放料阀

产品说明

HG5-89-1不锈钢上展式放料阀@德国NOOK诺克主要用于反应器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他容器的底部，因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要，放底结果设计为平底，阀体为V型，并提供提升和下降两种工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金，密封面采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。

标准规范

1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94，GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008

上展式与下展式区分

放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式；上展式用于有搅拌器（除框式锚式）的反应釜放料；而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

看图分析上展式与下展式

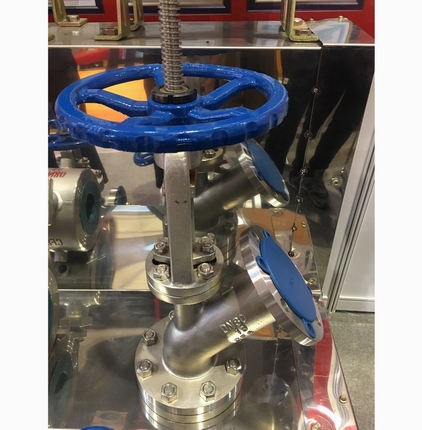

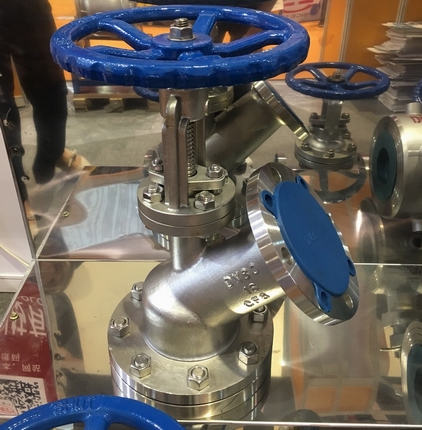

不锈钢上展式放料阀	不锈钢下展式放料阀
上展式螺杆直接穿过手轮上下运动阀芯顶进容器	下展式螺杆随手轮上下运动阀芯不上容器

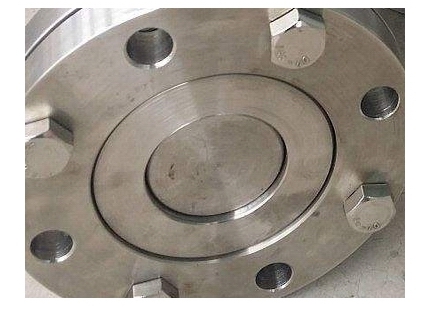

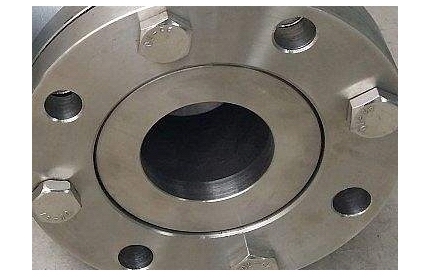

底部细节	底部细节

主要零件材质

零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀杆	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

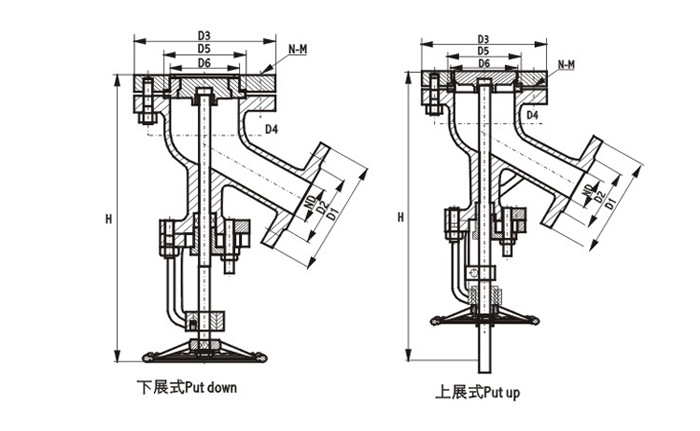

外形结构图

主要外形尺寸（上展式）

DN	上法兰		上法兰	下法兰	密封座
	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

主要外形尺寸（下展式）

DN	上法兰		上法兰	下法兰	密封座
	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	85	65
50	165	125	180	145	100	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	180	135
125	245	210	280	245	195	145
150	280	240	335	295	210	185
200	335	295	405	355
