进口不锈钢气动法兰蝶阀

产品说明

D643H不锈钢气动法兰蝶阀@德国NOOK诺克采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

产品特点

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

执行机构

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。

技术参数

公称通经DN（mm)	50～2000
公称压力PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

主要零部件材料

零件名称	材料
阀体	不锈钢
蝶板	不锈钢
阀轴	不锈钢
密封圈	不锈钢圈
填料	柔性石墨

执行标准

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

偏心原理及密封形式

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

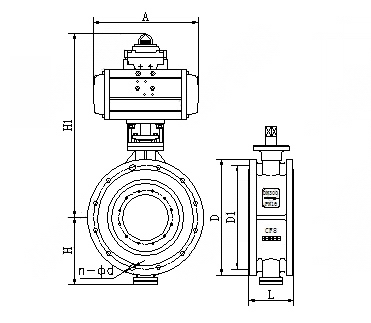

外形结构图

主要外形尺寸PN0.6-1. 0MPa

公称 通径		长度 标准值		外形尺寸 （参考值）				连接尺寸 (标准值)						重量 (kg)
		L		H	H2	A	B2	PN0.6MPa			PN1.0MPa
毫米	英寸	短	长					D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	625	245	72	140	110	4-14	165	125	4-18	17
65	2.5	112	170	115	625	245	72	160	130	4-14	185	145	4-18	20
80	3	114	180	120	645	245	72	190	150	4-18	200	160	8-18	23
100	4	127	190	138	675	355	92	210	170	4-18	220	180	8-18	25
125	5	140	200	164	715	355	92	240	200	8-18	250	210	8-18	40
150	6	140	210	175	800	355	92	265	225	8-18	285	240	8-22	47
200	8	152	230	208	850	250	170	320	280	8-18	340	295	8-22	60
250	10	165	250	243	925	250	170	375	335	12-18	395	350	12-22	95
300	12	178	270	283	1035	450	220	400	395	12-22	445	400	12-22	124
350	14	190	290	310	1070	450	220	490	445	12-22	505	460	16-22	181
400	16	216	310	340	1190	450	220	540	495	16-22	565	515	16-26	260
450	18	222	330	380	1250	650	280	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1290	650	280	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1455	850	380	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1585	850	380	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1700	1250	380	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1865	1250	380	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	2015	1500	580	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	2226	1500	580	1405	1340	32-33	1455	1380	32-39	2000

主要外形尺寸PN1.6-2.5MPa

公称通径		长度 标准值		外形尺寸 （参考值）				连接尺寸 (标准值)						重量 (kg)
		L		H	H2	A	B2	PN1.6MPa			PN2.5MPa
毫米	英寸	短	长					D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	605	245	72	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	625	245	72	185	145	4-18	185	145	8-18	22
80	3	114	180	120	645	355	92	200	160	8-18	200	160	8-18	25
100	4	127	190	138	675	355	92	220	180	8-18	235	190	8-22	28
125	5	140	200	164	715	355	92	250	210	8-18	270	220	8-26	43
150	6	140	210	175	800	250	138	285	240	8-22	300	250	8-26	50
200	8	152	230	208	850	250	170	340	295	12-22	360	310	12-26	64
250	10	165	250	243	925	250	170	405	355	12-26	425	370	12-30	99
300	12	178	270	283	1035	450	220	460	410	12-26	485	430	16-30	130
350	14	190	290	310	1070	450	220	520	470	16-26	555	490	16-33	188
400	16	216	310	340	1190	650	220	580	525	16-30	620	550	16-36	270
450	18	222	330	380	1250	650	280	640	585	20-30	670	600	20-36	350
500	20	229	350	410	1290	850	280	715	650	20-33	730	660	20-36	375
600	24	267	390	470	1455	850	380	840	770	20-36	845	770	20-39	560
700	28	292	430	550	1585	1250	380	910	840	24-36	960	875	24-42	610
800	32	318	470	640	1700	1250	280	1025	950	24-39	1085	990	24-48	880
900	36	330	510	710	1865	1250	280	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	770	2015	1250	380	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	890	2226	1500	380	1485	1390	32-48	1530	1420	32-56	2150

主要外形尺寸PN4.0MPa

公称通径		结构长度（标准值）		外形尺寸（参考值）				连接尺寸(标准值)
		L		H	H2	A	B2	PN4.0MPa
毫米	英寸	短	长					D	D1	Z-d
50	2	108	150	112				165	125	4-18
65	21/2	112	170	115	625	355	92	185	145	8-18
80	3	114	180	120	625	355	92	200	160	8-18
100	4	127	190	138	645	355	92	235	190	8-22
125	5	140	200	164	675	550	138	270	220	8-26
150	6	140	210	175	715	550	138	300	250	8-26
200	8	152	230	208	800	550	138	375	320	12-30
250	10	165	250	243	850	550	138	450	385	12-33
300	12	178	270	283	925	450	220	515	450	16-33
350	14	190	290	310	1035	450	220	580	510	16-36
400	16	216	310	340	1070	650	280	660	585	16-39
450	18	222	330	380	1190	650	280	685	610	20-39
500	20	229	350	410				755	670	20-42
