进口双偏心软密封蝶阀

产品说明

D342X双偏心软密封蝶阀@德国NOOK诺克是国外先进阀门制造技术，采用独特的“浮动密封”原理生产的蝶阀，彻底的解决了阀门内漏的可能性，并能减少密封阀座的磨擦阻力及操作扭矩。可广泛地使用于给排水、建筑、空调、污水、石油、化工、食品、医药、轻纺、水电等系统流体管道作截止和调节作用。

产品特点

1、浮动式阀座，能自动找正蝶板最佳密封位置，达到良好的密封效果，并能减少操作扭矩。
2、采用双偏心结构，可减少阀座在开关过程中磨损，提高使用寿命。
3、球形密封面，保证阀门在关闭时，既使出现关不到位的情况，也能保证阀门密封不漏水。
4、特殊销子设计，保证蝶板与阀杆紧密结合，并可进行更换。
5、整体烤漆，能有效地防止锈蚀且只要更换密封阀座材料，就可使用于不同介质。
6、精益选材，保证每个零件具有很高的可靠性。
 ；

主要规格

压力等级：1.OM Pa、1.6 M Pa
阀体压力：1.5 M Pa、2.4MPa
密封试验：1.1 M Pa、1.7 6 Mpa
工作温度：0～80°C
适用介质：水、油、气

主要材质

序号	名称	材料
1	阀体	球墨铸铁
2	蝶板	球墨铸铁、铸钢、不锈钢
3	密封阀座	三元乙丙橡胶
4	阀杆	不锈钢

注：如需信号蝶阀资料来电索取

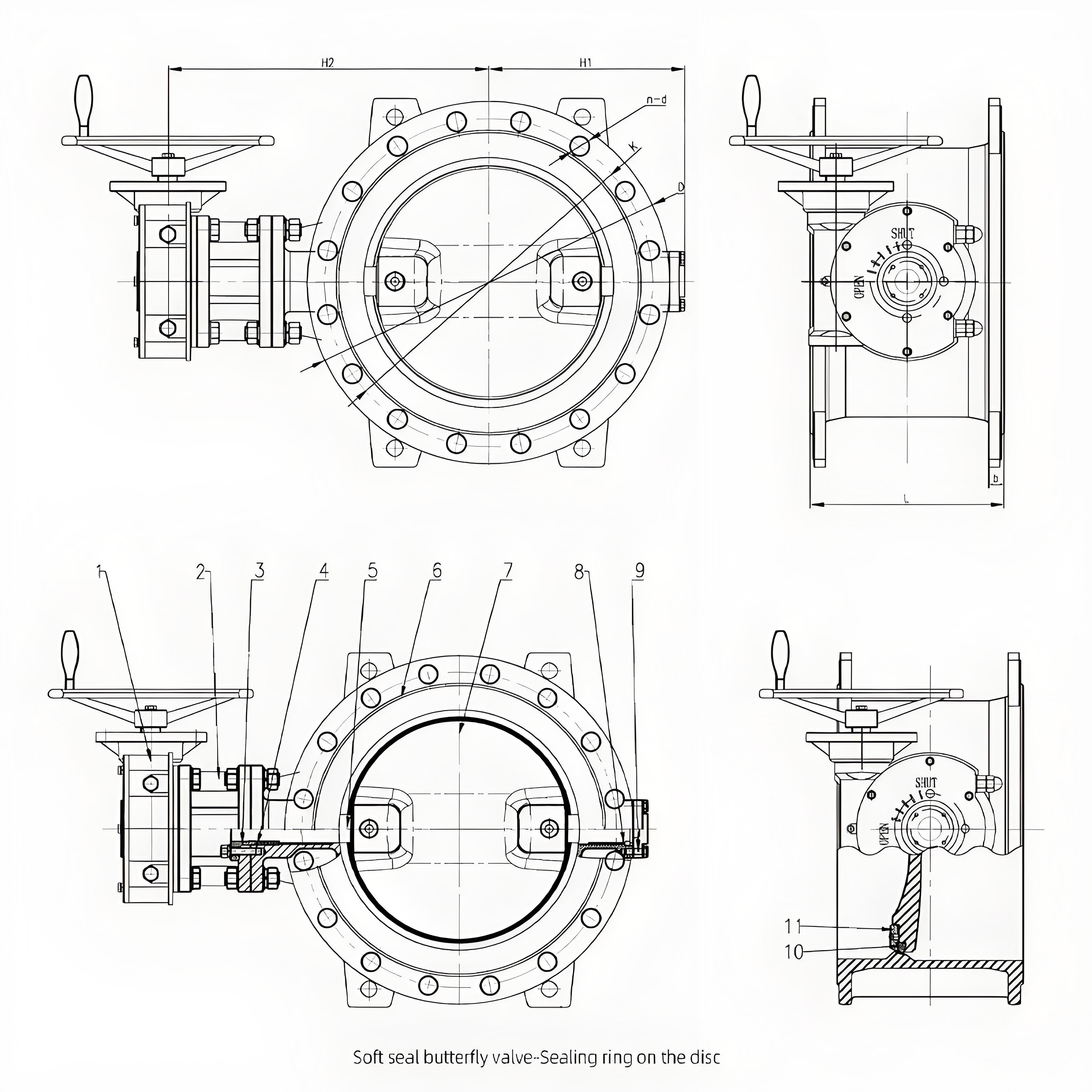

外形结构图

主要外形尺寸(压力等级：1.0MPa、1.6MPa)

Size		Outline dimensions				Flange dimensions EN1092-2
DN		L		H1	H2	PN6				PN10				PN16
Inch	mm	Series13	Series14			D	K	b	n-Φd	D	K	b	n-Φd	D	K	b	n-Φd
2	50	108	150	83	306	140	110	16	4-14	165	125	19	4-19	165	125	19	4-19
2-1/2	65	112	170	93	321	160	130	16	4-14	185	145	19	4-19	185	145	19	4-19
3	80	114	180	100	346	190	150	18	4-19	200	160	19	8-19	200	160	19	4-19
4	100	127	190	110	387	210	170	18	4-19	220	180	19	8-19	220	180	19	8-19
5	125	140	200	125	411	240	200	20	8-19	250	210	19	8-19	250	210	19	8-19
6	150	140	210	143	447	265	225	20	8-19	285	240	19	8-23	285	240	19	8-23
8	200	152	230	170	607	320	280	22	8-19	340	295	20	8-23	340	295	20	12-23
10	250	165	250	193	688	375	335	24	12-19	395	350	22	12-23	405	355	22	12-28
12	300	178	270	223	742	440	395	24	12-23	445	400	24.5	12-23	460	410	24.5	12-28
14	350	190	290	253	797	490	445	26	12-23	505	460	24.5	16-23	520	470	26.5	16-28
16	400	216	310	283	930	540	495	28	16-23	565	515	24.5	16-28	580	525	28	16-31
18	450	222	330	308	975	595	550	28	16-23	615	565	25.5	20-28	640	585	30	20-31
20	500	229	350	335	1065	645	600	30	20-23	670	620	26.5	20-28	715	650	31.5	20-34
24	600	267	390	390	1225	755	705	30	20-26	780	725	30	20-31	840	770	36	20-37
28	700	292	430	448	1343	860	810	32	24-26	895	840	32.5	24-31	910	840	39.5	24-37
32	800	318	470	508	1463	975	920	34	24-31	1015	950	35	24-34	1025	950	43	24-40
36	900	330	510	558	1616	1075	1020	36	24-31	1115	1050	37.5	28-34	1125	1050	46.5	28-40
40	1000	410	550	615	1711	1175	1120	36	28-31	1230	1160	40	28-37	1255	1170	50	28-43
48	1200	470	630	728	1971	1405	1340	40	32-34	1455	1380	45	32-40	1485	1390	57	32-49
56	1400	530	710	838	2218	1630	1560	44	36-37	1675	1590	46	36-43	1685	1590	60	36-49
64	1600	600	790	958	2578	1830	1760	48	40-37	1915	1820	49	40-49	1930	1820	65	40-56
72	1800	670	870	1058	2689	2045	1970	50	44-40	2115	2020	52	44-49	2130	2020	70	44-56
80	2000	760	950	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
88	2200	800	1000	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
96	2400	850	1100	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
104	2600	900	1200	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
112	2800	950	1300	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
120	3000	1000	1400	1163	3022	2265	2180	54	48-43	2325	2230	55	48-49	2345	2230	75	48-62
