| 产品名称： | 进口手动高真空隔膜阀 | 产品型号： | NCVV-06系列 |
| 公称通径： | DN15-DN50 | 密封材质 | EPDM、FPM、PTFE等 |
| 适用流体： | 空气、气体、水、酸、碱。 | ||
| 公称压力： | 0.01~1.0Mpa | 连接方式： | 活动法兰、快装、焊接、宝塔 |
| 适用温度： | -30～+150℃ | 功能作用： | 切断、接通 |
| 开关方式： | 手动 | 设计特点： | 负压真空 |
| 阀体材质： | 不锈钢304、不锈钢316L | 结构形式： | 直流直通式 |
| 适用范围： | 真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。 | ||
| 测试压力： | 1.5倍压力无渗漏 | 产品品牌： | 美国NICO尼科工业 |
美国尼科NICO进口手动高真空隔膜阀用于接通或切断真空（压力）系统管路中的介质流体，连接管焊接式真空隔膜阀更是溴化锂制冷设备中的理想配件。适用的工作介质为空气、水、酸、碱。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

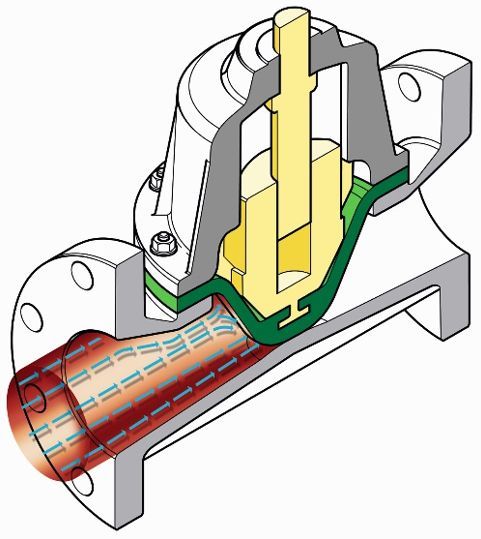

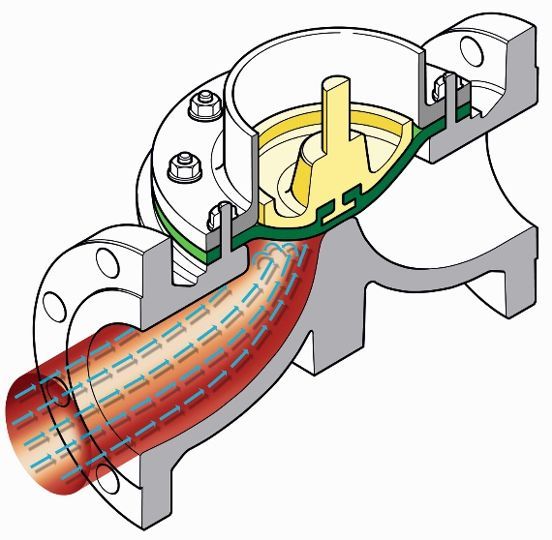

进口手动髙真空隔膜阀原理是利用阀杆带动橡胶密封片螺杆传动上下运动，启动截止接通真空系统。具有关闭力矩小，寿命长等优点。连接形式有活套法兰连接，快卸法兰连接，焊接式连接（即两端焊接），一焊一插管连接(即一端焊接，另一端插入）。
结构紧凑、简单、体积小、外形美观；开关有导向、运动平稳；关闭力矩小、寿命长,≥3万次；膜片压紧可自动调整，受压均匀， 密封可靠；膜片装入阀芯采用推入式，更换方便；

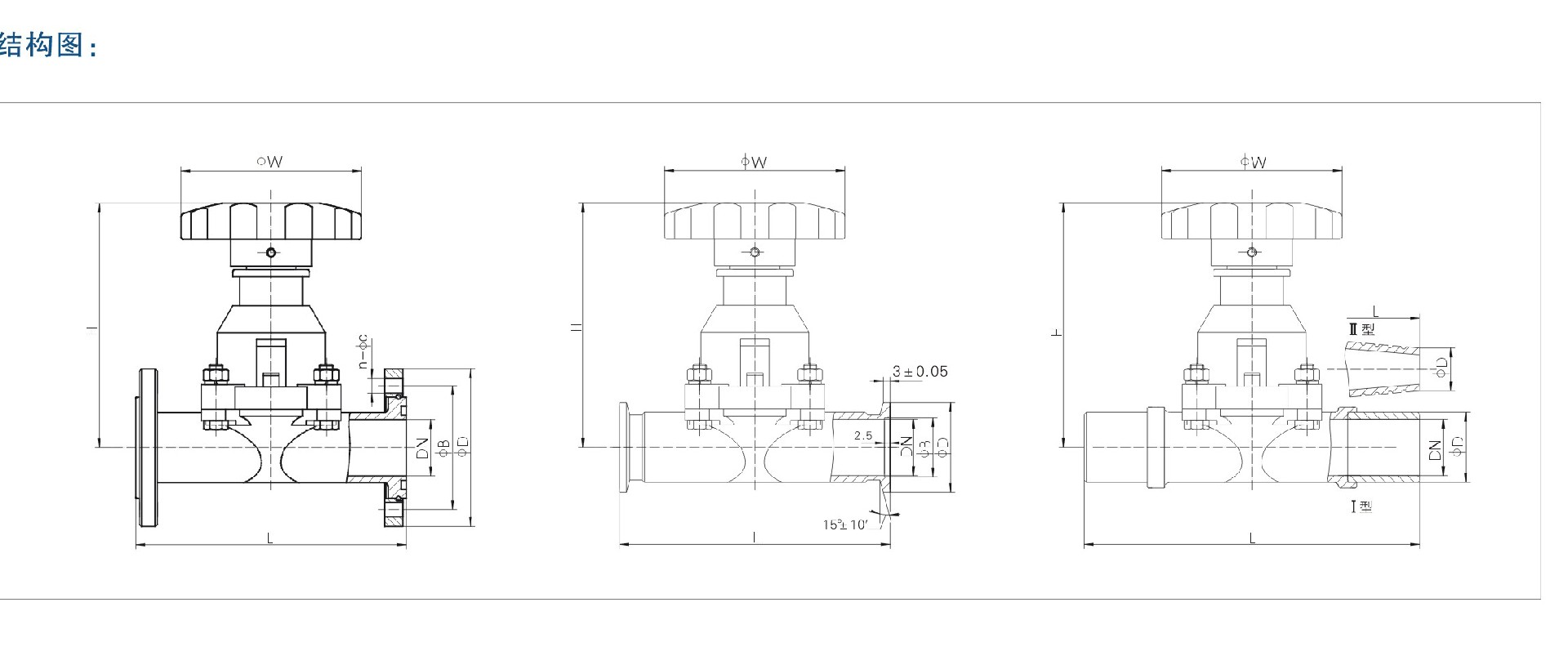

活套法兰：
| 型号 | 通径(DN) | D | Do | W | H/H1 | L | n-ΦC | 法兰标准 |
| NCVV-10 | 10 | 55 | 40 | 65 | 89/99 | 75 | 4-Φ6.6 |
对应GB6070 |
| NCVV-25 | 25 | 70 | 55 | 80 | 110/123 | 120 | 4-Φ6.6 | |
| NCVV-40 | 40 | 100 | 80 | 120 | 139/159 | 150 | 4-Φ9 | |
| NCVV-50 | 50 | 110 | 90 | 120 | 159/186 | 180 | 4-Φ9 |
快卸法兰
| 型号 | 通径(DN) | D | Do | W | H/H1 | L | 法兰标准 |
| NCVV-10KF | 10 | 30 | 12.2 | 65 | 89/99 | 75 | 对应GB4892 |
| NCVV-25KF | 25 | 40 | 26.2 | 80 | 110/123 | 120 | |
| NCVV-40KF | 40 | 55 | 41.2 | 120 | 139/159 | 150 | |
| NCVV-50KF | 50 | 75 | 52.2 | 120 | 159/186 | 180 |
焊式连接
| 型号 | 通径(DN) | D | W | H/H1 | L |
| NCVV-10-H | 10 | 17 | 65 | 89/99 | 75 |
| NCVV-25H | 25 | 32 | 80 | 110/123 | 120 |
| NCVV-40H | 40 | 45 | 120 | 139/159 | 150 |
| NCVV-50H | 50 | 57 | 120 | 159/186 | 180 |
II型连接
| 型号 | 通径(DN) | D | W | H/H1 | L |
| NCVV-10-(II) | 10 | 17 | 65 | 89/99 | 75 |
| NCVV-25(II) | 25 | 32 | 80 | 110/123 | 120 |
| NCVV-40(II) | 40 | 45 | 120 | 139/159 | 150 |
| NCVV-50(II) | 50 | 57 | 120 | 159/186 | 180 |
1、隔膜阀安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符，并应清洗内腔，以防止污物卡阻或损伤密封部件。
2、橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀，影响隔膜阀使用寿命。
3、手轮或传动机构，不允许作起吊用，并严禁碰撞。
4、手动操作隔膜阀时，不得借助于辅助杠杆，以防扭力过大而损伤驱动部件或密封部位。
5、隔膜阀应存放在干燥通风的室内，严禁堆放，库存隔膜阀的两端通道必须封口，且启闭件应处于微开启状态。
6、隔膜阀应垂直安装在水平管道上。如果特殊情况下需要水平、倾斜安装，一般需要支撑。
7、为了防止隔膜阀膜片老化，延长其使用寿命，安装应尽可能远离高温、振动和严重腐蚀的环境。
8、为便于维修，隔膜阀应安装在地面或地板附近，为便于维修和拆卸，应注意隔膜阀离地面(或地板)应有适当的高度。对于高真空不锈钢隔膜阀，阀芯应从阀体下方取出，隔膜阀应与地面(或地板)有足够的距离。
9、为了防止隔膜阀和调节系统故障时影响生产和安全事故，一般需要安装旁通阀和旁通阀。但旁通阀不能安装在隔膜阀的正上方，以防止旁通阀中的腐蚀性介质泄漏到隔膜阀中。隔膜阀前后应安装切断阀，高温、高压、高压、冷冻和粘性介质应安装排水阀。
