| 产品名称： | 进口除尘脉冲电磁阀 | 产品型号： | NCSVM-5-6系列 |
| 进口通径： | DN10-DN50 | 操作方式： | 电磁 |
| 连接形式： | 内螺纹连接，卡套连接、外螺纹连接、套管式 | ||
| 公称压力： | 0.01Mpa~1.6Mpa | 电源电压： | AC220V、DC24V |
| 控制方式： | 常开式、常闭式 | 阀体材质 | 铝合金 |
| 环境温度 | -10 ～ 55℃ | 线圈温度 | <+85℃ |
| 防护等级： | IP65/IP66/IP67 | 功能作用： | 开关、调节 |
| 适用介质： | 气 | 适用温度 | ＜85℃ |
美国尼科NICO进口除尘脉冲电磁阀是脉冲袋式除尘器清灰喷吹系统的压缩空气开关，受脉冲喷吹控制仪输出信号的控制，对滤袋逐排喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和除灰效率。
除尘电磁阀的工作原理：膜片把脉冲电磁阀分为前、后两个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，脉冲电磁阀处于关闭状态。脉冲喷吹控制仪的电信号使脉冲电磁阀衔铁移动，阀后气室放气孔打开，后气室迅速失压，膜片后移，压缩空气通过阀输出口喷吹，脉冲电磁阀处于开启状态。脉冲喷吹控制仪电信号消失，脉冲电磁阀衔铁复位。后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，脉冲电磁阀又处于关闭状态。
技术类别 | 相关参数 |
输入电压 | AC 220V/DC24V |
输出电压 | DC 5V~36V |
信号类型 | 4~20mA、矩形波脉冲、差分信号 |
额定功率 | 线圈功率30W，传感器功率<5W |
信号精度 | 1mm |
工作环境 | 环境温度为-25℃～85℃ 环境相对湿度不大于85% 无严重的腐蚀性气体和导电尘埃
|
工作条件 | 控制信号脉冲宽度不小于50ms 气源压力为2MPa～0.6MPa |

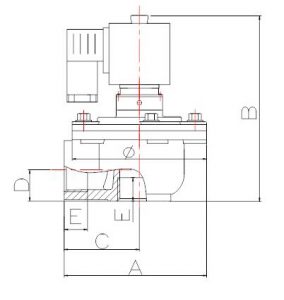

序号 | 型号 | φ | A | B | C | D | E |
1 | NCSVM-5-Z-50S | 160 | 180 | 206 | 100 | 43 | 36 |
2 | NCSVM-5-Z-62S | 188 | 204 | 226 | 110 | 49 | 37 |
3 | NCSVM-5-Z-76S | 200 | 220 | 250 | 120 | 59 | 38 |
