进口紧急切断电磁阀

一、进口紧急切断电磁阀选型阐述

产品名称：	进口紧急切断电磁阀	产品型号：	NCSV-5-6系列
进口通径：	DN1-DN600	操作方式：	电磁
连接形式：	内螺纹连接、法兰连接
公称压力：	0.01Mpa~6.3Mpa	电源电压：	AC220V、DC24V
控制方式：	常开式、常闭式	阀体材质	不锈钢304/316/铝合金
环境温度	-10 ～ 55℃	线圈温度	<+85℃
防护等级：	IP65	功能作用：	开关、调节
适用介质：	燃气，易燃易爆气体等	适用温度	＜85℃

二、进口紧急切断电磁阀说明

美国尼科NICO进口紧急切断电磁阀适用于燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、消防报警系统、煤气自控、沼气自控、石油液化气自控或者工厂易燃易爆介质的快速切断。该阀门是常闭型脉冲触发式电磁阀，具有事故自锁及手动复位功能。日常工作中处于常闭状态，电磁阀线圈处于断电状态，不消耗电能，供电时手动复位开阀、断电阀门自动关闭且开关状态自保持。阀体采用优质铝合金铸造而成，具有重量轻、造价低、耐腐蚀等优点，但由于铝合金材质不耐高压，工作压力最大只能达到0.6MPa，且硬度相对于WCB和不锈钢材质较低，因此如需在工作压力0.6MPa以上或公称通径DN50以上的燃气管道中使用，请选择WCB或不锈钢材质的紧急切断电磁阀。

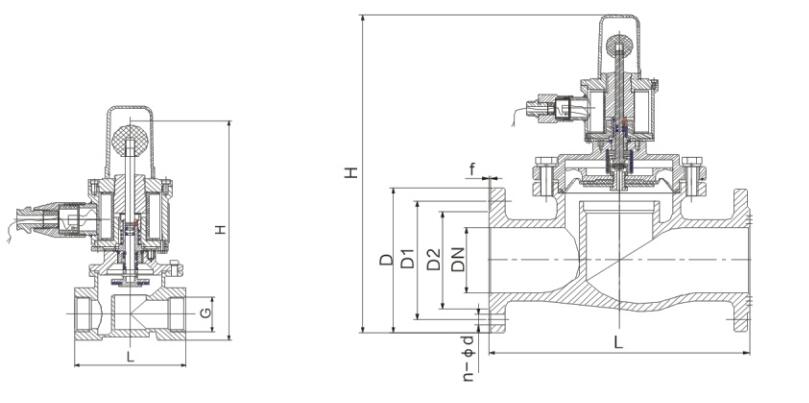

三、进口紧急切断电磁阀外形结构图



四、进口紧急切断电磁阀主要外形尺寸

公称通径	内螺纹			法兰连接							重量
mm	G	L	H	D	D1	D2	f	n-φd	L	H	螺纹	法兰
DN15	1/2	100	210	95	65	45	2	4-φ14	130	240	2.3	5
DN20	3/4	100	230	105	75	55	2	4-φ14	150	270	2.4	6
DN25	1	100	230	115	85	65	2	4-φ14	160	285	2.4	7
DN32	1 1/4	130	265	135	100	78	2	4-φ18	180	300	5	8
DN40	1 1/2	130	285	145	110	85	3	4-φ18	200	310	6	9.5
DN50	2	150	300	160	125	100	3	4-φ18	230	325	7	11.5
DN65				180	145	120	3	4-φ18	290	400		21
DN80				195	160	135	3	8-φ18	310	435		26.5
DN100				215	180	155	3	8-φ18	350	460		32
DN125				245	210	185	3	8-φ18	400	580		55
DN150				280	240	210	3	8-φ18	480	600		64
DN200				335	295	265	3	12-φ22	600	650		110
DN250				405	355	320	3	12-φ26	650	900		210
DN300				460	410	370	4	12-φ26	750	1000		350
DN350				520	470	435	4	16-φ26	850	1080		450
DN400				580	525	480	4	16-φ30	950	1200		530
DN500				705	650	609	4	20-φ34	1150	1400		750
DN600				840	770	718	5	20-φ36	1350	1500		1580

五、进口紧急切断电磁阀技术参数

隔爆型防爆：防爆罩采用钢铁材料制造，可室外防水、防外部冲击力，防环境温度变化。

关阀方式：手动开启，开阀需到现场人工操作，符合燃气事故处理要求。

保持方式：双稳态功能，无任何动力下保持常开及常闭状态。

关阀速度：小于1秒

结构：阀内介质与外部完全隔离，安全可靠。

静密封性能：三点一线（导向销、手动杆、活塞），密封可靠。

动密封：双级密封，动密封环具有磨损自动补偿功能，寿命延长，
