进口电磁阀

产品说明

ZQDF电磁阀@德国NOOK诺克广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF电磁阀系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

产品特点

耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。

结构原理

ZQDF电磁阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯失去主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和支铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。

技术参数

型号	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公称压力MPa	1.6
工作压差MPa	DN15～50		0～1.6
	DN65～100		0.05～1.6
介质种类	煤气、空气等	饱和蒸汽	过热蒸汽或高温气体	水油液体	热水、油	油
介质温度℃	≤60	≤180	≤220	≤60	≤180	≤220
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
泄漏量m1/min	按JB/T7352-94·F规定
功耗	AC≤70VA DC≤60W
防爆标志	dIIBT4
防爆证编号	CE991010
出线口接头	内螺纹M20×1.5
环境温度	-40～+60℃

外形结构图



主要外形尺寸

公称通径 DN	外形尺寸		内螺纹	外形尺寸		法兰连接
	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1/2	176	130	95	65	46	14	2	4-Φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-Φ14
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				265	290	185	145	118	20	3	4-Φ18
80				276	310	200	160	132	20	3	8-Φ18
100				373	350	220	180	156	22	3	8-Φ18

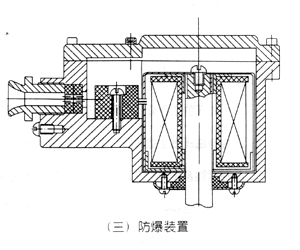

防爆结构图

安装须知

1、ZQDF电磁阀安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。

使用保养

1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

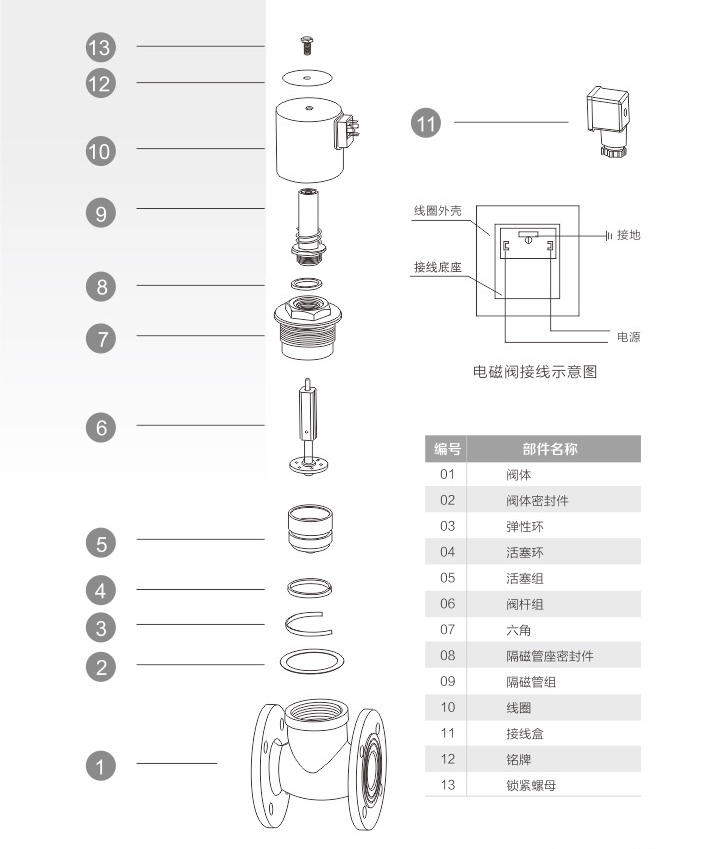

结构分解图
