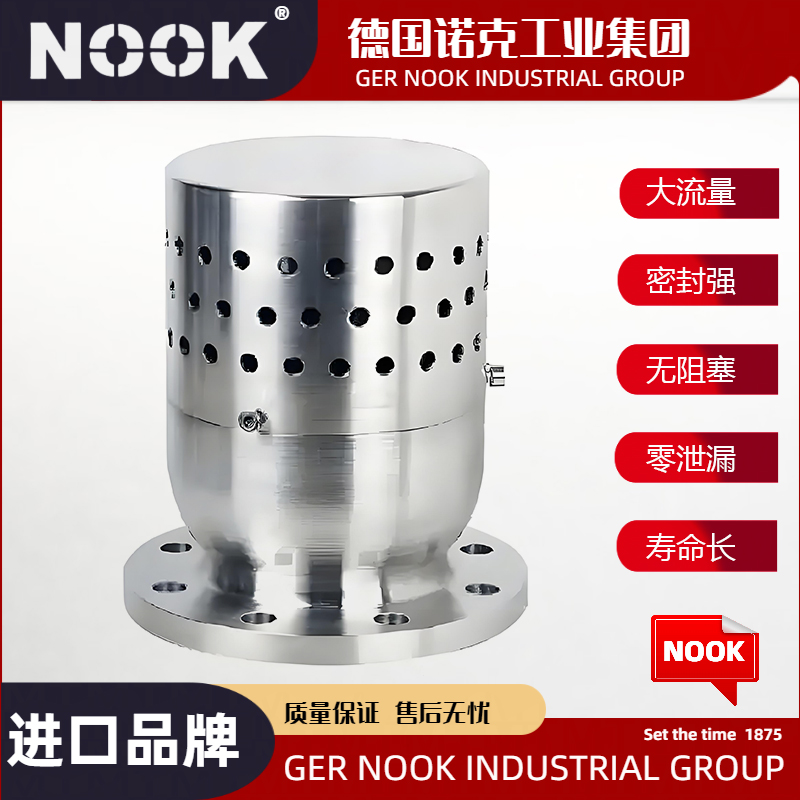

进口真空负压安全阀

产品说明

TFA72W真空负压安全阀@德国NOOK诺克适用于温度≤200℃的负压系统，当容器内负压超过允许值时，真空负压安全阀自动开启，吸入空气；当容器内负压达到允许值时，TFA72W-10P/R真空负压安全阀自动关闭，从而保护设备及系统。上海凯利科生产的这一产品一般安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，真空负压安全阀将自动开启保护设备不受损坏。广泛用于城建、化工、冶金、石油、制药、食品、饮料、环保。

性能规范

工作温度 Working temperature	≤200℃
适用介质 Suitable medium	TFA72W-10P适用于硝酸类介质 Nitric acid etc.medium
	TFA72W-10R适用于醋酸类介质 Acetic acid etc.medium

零件材料

NO.	零件名称 Name of part	TFA72W-P 材料 Materials	TFA72W-R 材料 Materials
1	阀体　Body	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座 Nozzle	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节阀　Adjusting ring	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀盖 Bonnet	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀杆　Stem	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	弹簧 Spring	50CrVA	50CrVA 包覆氟塑料　Coated Teflon

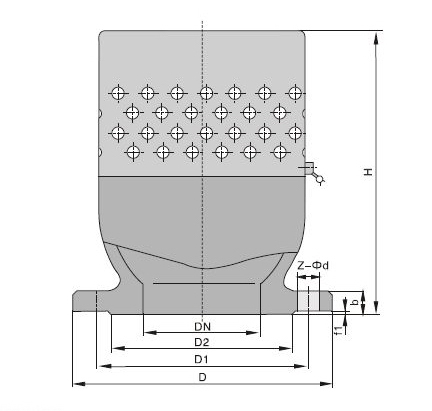

外形结构图

主要外形尺寸

公称通径DN(mm) Nominal diameter	尺寸Dimension(mm)
	D	D1	D2	Z-Фd	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440
