产品说明
AHN42F安全回流阀@德国NOOK诺克安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管路的安全运行。
设计标准
| 设计、制造 | 法兰连接 | 结构长度 | 公称通径 | 公称压力 |
| GB/T12243 | JB/T79-94、GB9113-2000 | GB12221-89 | DN25~DN150mm | PN1.6、2.5、4.0MPa |
性能参数
| 公称压力 | 壳体试验 | 密封试验 | 开启压力 | 适用介质 | 适宜温度 |
| 1.6 | 2.4 | 0.9PK | 用户确定 | 液化气、天然气
等非腐蚀性介质 | -40~+80℃ |
| 2.5 | 3.75 |
| 4.0 | 4.4 |
零件材料
| 阀体、阀盖 | 阀座、阀瓣、阀杆 | 弹簧 | 密封面 |
| WCB | 铬不锈钢 | 铬钒钢 | 聚四氟乙烯 |

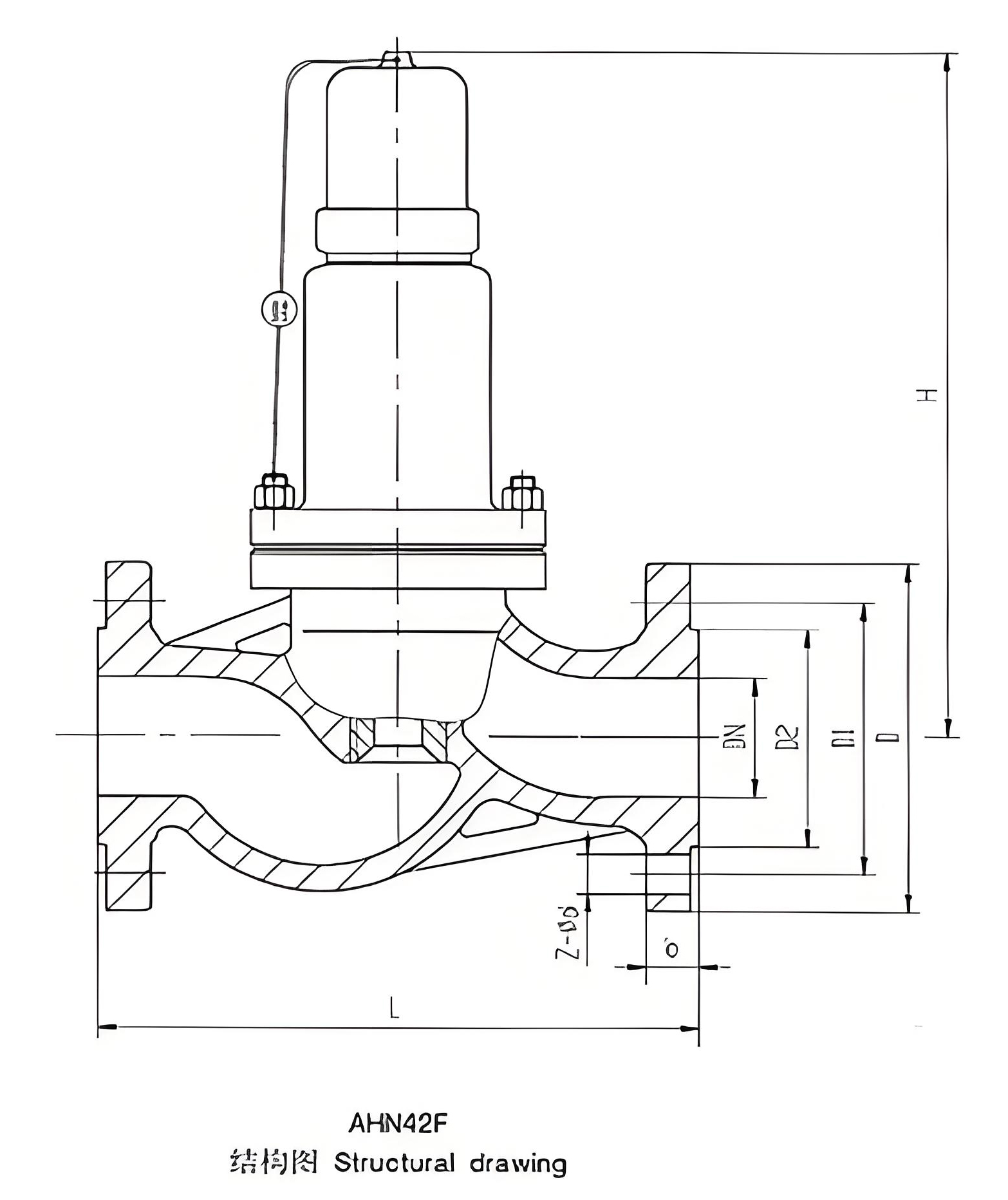

外形结构图
主要外形尺寸
| 公称通径 | 尺寸 |
| D | D1 | D2 | b | Z-ød | L | H |
| 40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
| 50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
| 65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
| 80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
| 100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
| 150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
