进口电动高压角型调节阀

产品说明

ZDSJ电动高压角型调节阀@德国NOOK诺克由3810L型（或PSL系列）直行程电子式电动执行机构和角型调节阀体组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动高压角型调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小。电子式电动高压角型调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。

阀体

阀体形式	角型铸造阀
公称通径	DN20～300mm
公称压力	PN1.6、2.5、4.0、6.4、10.0、16.0、32.0MPa
法兰标准	GB/T9113、 JB/T79
连接形式	法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式	单座、套筒型阀芯
流量特性	线性、等百分比

执行机构

执行器型号	3810L系列、PSL系列
主要技术参数	电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

阀体参数

配电动执行器型号	PSL	PSL201	PSL202	PSL204	PSL208	PSL312	PSL320
	3810L	SA-08	381LSA-30	381LSB-30	381LSB-50	381LSC-65	381LSC-160
公称压力 介质温度阀 体材料	1.6MPa	常温-20℃～+200℃ 铸铁HT200
	4.0MPa	常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	6.4MPa	常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

主要技术参数（高压型）

公称通径(mm)	6			10					15					25
阀座直径(mm)	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量系数Kv	0.04	0.1		0.1	0.4				0.4					1	1.6	2.5	4	6.3	8
		0.16	0.4	0.16		1	1.6	2.5	0.63	1	1.6	2.5	4
	0.063	0.25		0.25	0.63
公称通径(mm)	32			40		50		65		80		100		125		150		200
阀座直径(mm)	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	200
流量系数	6.3	8	16	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可调范围	Kv值<18时 R=20：1；Kv值>18时 R=30：1
公称压力	1.6、4.0、6.4、10、16、22、32MPa
阀芯形式	套筒导向单座柱塞型阀芯
流量特性	直线
作用形式	电开式、电关式
工作温度	普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰标准	符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产
控制信号	4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关)
电 源	S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关)

主要技术性能指标（普通型）

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		6.5	10	16	25	40	63	100	160	250	400	630
行程mm		10	16		25		40			60			100	100
允许压差ΔMPa		6.1	3.8	2.3	1.4	1.0	2.3	1.6	1.0	0.8	0.6	0.4
基本误差%		±2.5
回差%		2.5
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
允许泄漏量Q		Kv值的0.1%
可调范围		30:1
配电动执行器型号	PSL	PSL201		PSL202		PSL204			PSL208		PSL312		PSL320
	3810L	SA-08		381LSA-30		381LSB-30			381LSB-50		381LSC-65		381LSC-160

泄 漏 率： IV 级， 小于额定流量的10-4
回 差 ： 配3810L 执行机构为2.0%； 配PSL执行机构为 1.0%
基本误差： 配3810L执行机构为±2.5%； 配PSL执行机构为±1.0%
注：测试使用的填料为标准聚四氟乙烯填料。

允许压差

公称通径(mm)		20				25	40		50	65	80	100	150		200	250	300
阀座直径(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配PSL	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

主要零件材料

本体材质为碳钢
1	阀体	WCB	LCB	WC9
2	阀座	304	304	304
3	阀芯	304	304	304
4	导向套	304	304	304
5	阀盖	WCB	LCB	WC9
6	阀杆	304	304	304
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	304	304
本体材质为不锈钢
1	阀体	CF8	CF8M	CF3M
2	阀座	304	316	316L
3	阀芯	304	316	316L
4	导向套	304	316	316L
5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	316	316L

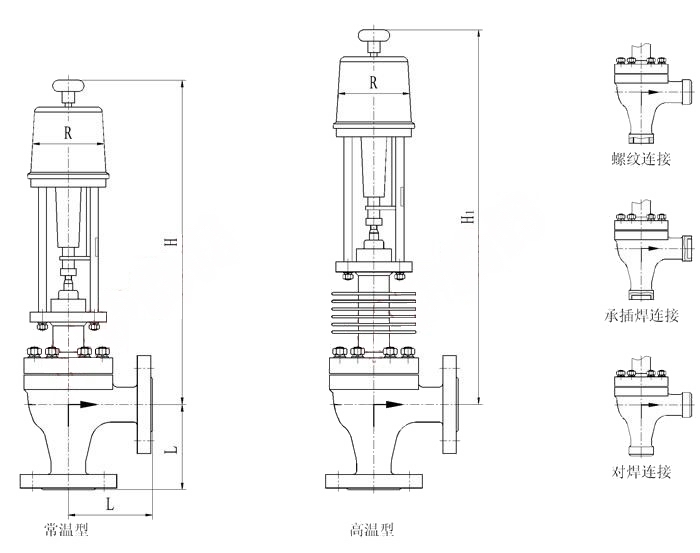

外形结构图

主要外形尺寸

称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	95	100	105	115	125	145	155	175	200	225	275	95	100
	PN40	95	100	105	115	125	145	155	175	200	225	275	95	100
	PN64	115	115	130	130	150	170	190	215	250	275	325	115	115
H	PN16/25	119	119	122	140	157	169	179	200	230	250	304	365	420
	PN40	123	123	134	152	157	191	201	216	240	270	325	380	400
	PN64	135	135	142	160	177	196	206	227	257	277	331	410	430
H1	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
	3810	373	373	495	495	495	700	700	700	725	725	725	725	725

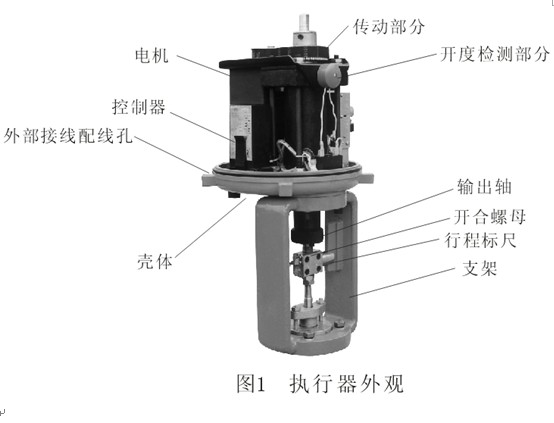

执行机构结构图


本执行器主要由以下几部分组成；
1、控制器：接受来自调节器的 DC4 ~ 20mA 或  DC1 ~ 5V 信号，控制执行器按预定模式工作。
2、传动机构：把电机的旋转运动变成动力输出轴的直线往复运动，实现调节阀的开关和调节功能。
3 、开度检测机构：将输出轴的直线运动位移（阀芯的开度）经齿条、齿轮反馈给电位器，由电位器转换成电信号再反馈给控制器，当来自调节器的输入信号和阀芯的开度信号之差为零时，电机将停止工作。
4 、联结机构：通过支架将执行器和被控阀门联结，并由开合螺母将执行器输出轴和阀杆连接，开合螺母上带有指针，支架上有标尺，可指示输出轴（或阀杆）的位移
5 、手动机构：本执行器还设计有手动机构，在断电情况下，根据需要可由手动操作来完成调节阀的开、关和调节功能。

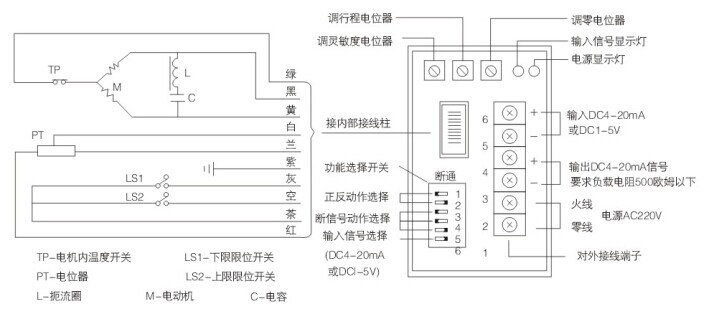

接线图





主要特点

3810L系列直行程电子式电动执行器是以220V交流单相电源做为驱动电源，接受来自调节器控制信号（DC4  ~  20mA  或 DC1  ~  5V），实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。

主要特点

1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4  ~  20mA
（或DC1  ~5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单
方便。
1.2  执行器的关键部件  —  控制器，采用最先进的混合集成电路，用树脂密
封浇铸，外形为匣状，体积小，可靠性高。
1.3  驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜ 0.4%。
1.4  具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
1.5  用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。）
1.6  用状态选择开关可以设定（正、反动作。）
1.7  用状态选择开关可以设定输入信号为（DC4~20mA或DC1~5V。）
1.8  调整工作零点（始点）和行程（终点）简单易行。
1.9  当突然断电时，能确保阀芯自锁。
1.10  采用同步皮带转动，有效降低了噪音。
1.11  延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起
动保护，并可反向运行取消延时保护。
2         主要技术参数
2.1  电源：AC220V±10%，50HZ
2.2 耗电功率（额定负载时）
规格 A 型执行器  50VA；
规格 B 型执行器  150VA；
规格 C 型执行器  220VA。
2.3 输入信号：DC4 ~ 20mA 或 DC1 ~ 5V。
2.4  输出信号：DC4 ~ 20mA（负载电阻碍500Ω以下）。
2.5  控制精度：基本误差：±1%；回差≤1%；死区≤1%。
2.6  工作行程调整范围：“零点”：±25%；“行程”20% ~ 100%。
2.7  外部配线：输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

直行程3810L、3410L系列

类别	3810L系列	3410L系列	额定输出力N	速度mm/s	最大行程mm
普通型	381LS A-08	341LS A-08	800	4.2	30
	381LSA-20	341LSA-20	2000	2.1
	381LSB-30	341LSB-30	3000	3.5	60
	381LS B-50	341LS B-50	5000	1.7
	381LSC-65	341LSC-65	6500	3.4	100
	381LSC-99	341LSC-99	10000	2.0
	381LSC-160	341LSC-160	16000	1.0
隔爆型	381LX A-08	341LX A-08	800	4.2	30
	381LXA-20	341LXA-20	2000	2.1
	381LXA-30	341LXA-30	3000	3.5	60
	381LXA-50	341LXA-50	5000	1.7

角行程3810R、3410R系列

类别	3810R系列	3410R系列	额定输出力矩N.m	动作时间90o/S	最大转角
普通型	381RSA-02	341RSA-02	20	8.5	90º
	381RSA-05	341RSA-05	50	17
	381RSB-10	341RSB-10	100	18
	381RSB-20	341RSB-20	200	36
	381RSC-30	341RSC-30	300	24
	381RSC-50	341RSC-50	500	42
	381RSC-60	341RSC-60	600	48
	381RSD-100	341RSD-100	1000	30
	381RSD-150	341RSD-150	1500	42
隔爆型	381RXB-10	341RXB-10	100	18
	381RXB-20	341RXB-20	200	36
