产品说明

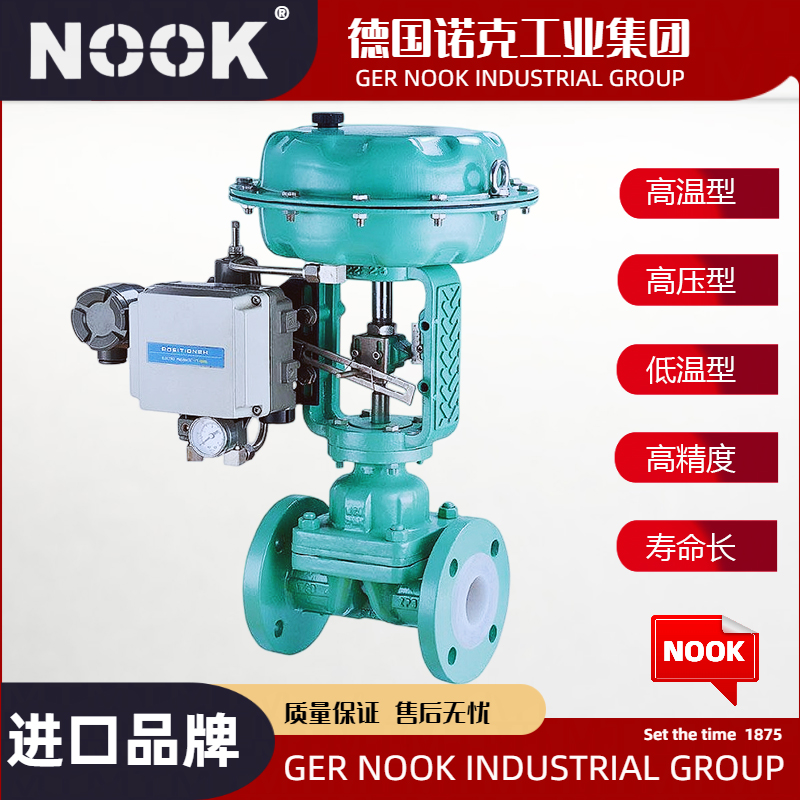

ZJHG气动隔膜调节阀@德国NOOK诺克是由多弹簧气动薄膜执行器与隔膜调节阀阀体组成，一般用于氯气介质中。气动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),气动隔膜调节阀特别适合于要求耐腐蚀、剧毒场合。气动隔膜调节阀采用模块化设计，可采用不同组合、配用各种附件。
产品特点
(1) 采用轻型执行机构，高度及重量均可减小30%。
(2) 阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
(3) 阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
(4) 流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。
(5)采用轻型执行机构，高度及重量均可减小30%。
(6)阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
(7)阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
主要零件材料
阀体：HT200、ZG230～450或下述材质衬里
隔膜：丁荃胶、天然胶、聚四氟乙烯波纹
薄膜：丁腈橡胶夹增强涤纶织物
弹簧：60S12Mn
衬里材质选型
| 阀体衬里 | 使用温度（℃） | 适用介质 |
| 无衬里 | -10～+175 | 适用于非腐蚀性介质 |
| 软橡胶 | -10～+85 | 有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等 |
| 硬橡胶 | -10～+85 | 适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
| 氯丁胶 | -10～+105 | 适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好 |
| 丁荃胶 | -10～+120 | 防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好 |
| 搪瓷 | -10～+175 | 适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
| 氟46 | -10～+190 | 适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
隔膜材质选型
| 隔膜材质 | 使用温度（℃） | 适用介质 |
| 丁荃胶（B级） | -40～+100 | 大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类 |
| 天然胶（Q级） | -50～+100 | 主要用于净化水、无机盐和烯的矿物酸介质 |
| 聚四氟乙烯 | -10～+150 | 极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀 |
主要技术参数
| 公称通径mm | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| 公称压力MPa | 0.6 10 |
| 行程mm | 10 | 16 | 25 | 40 | 60 |
| 流量特性 | 近似快开型 |
| 介质温度℃ | -15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型) |
| 法兰形式 | 法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式 |
| 阀体材质 | PN (MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M |
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
| 可调比R | 30:1 |
| 气源接头 | M16×1.5 |
执行机构
| 公称通径(mm) | 配用执行机构号 | 主要技术参数 |
| 薄膜有效面积(cm2) | 行程(mm) | 额定流量系数Kv值 |
| 15 | ZMA(B)-2 | 280 | 10 | 8 |
| 20 | 12 |
| 25 | 16 |
| 32 | ZMA(B)-3 | 400 | 16 | 28 |
| 40 | 60 |
| 50 | 25 | 68 |
| 65 | ZMA(B)-4 | 630 | 90 |
| 80 | 40 | 160 |
| 100 | 300 |
性能指标
| 项目 | 技术指标 |
| 不带定位器 | 带定位器 |
| 基本误差％ | ±10 | ±1.5 |
| 回差％ | 8 | 1.5 |
| 死区％ | 6 | 0.6 |
| 允许泄漏量 | 衬里材料为聚三氟乙烯隔膜材料 为：氯丁橡胶，氟橡胶 | 10-4×阀额定容量 |
| 无衬里材料为，隔膜材料为：氯 丁橡胶，氟橡胶 | 5×10-6×阀额定容量 |
| 可配附件 | 电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等 |
| 额定流量系数Kv偏差％ | ±20 |
表中所列执行机构为标准配置，可根据工艺要求选配。
允许压差
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数Kv | 8 | 12 | 16 | 28 | 60 | 67 | 90 | 160 | 300 |
| 公称压力(MPa) | 1.0 |
| 配用执行机构型号 | ZMA(B)-2 | ZMA(B)-3 | ZMA(B)-4 |
| 关闭时 允许最 大压力 MPa | 信 号 压 力 MPa | P2=0 | 120 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 |
| 140 | 1.0 | 1.0 | 0.80 | 0.80 | 0.60 | 0.4 | 0.4 | 0.2 | 0.10 |
| P1=P2 | 120 | 0.45 | 0.45 | 0.20 | 0.20 | 0.15 | 0.1 | 0.1 | 0.05 | 0.02 |
| 140 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 |
外形结构图
主要外形尺寸
| 公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 |
| L(mm) | 181 | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 720 |
| H(mm) | 67 | 72 | 87 | 92 | 105 | 110 | 127 | 174 | 209 | 300 |
| H1(mm) | 479 | 479 | 553 | 562 | 754 | 795 | 857 | / | / | / |
| D(mm) | 280 | 325 | 410 | / | / | / |
