产品说明

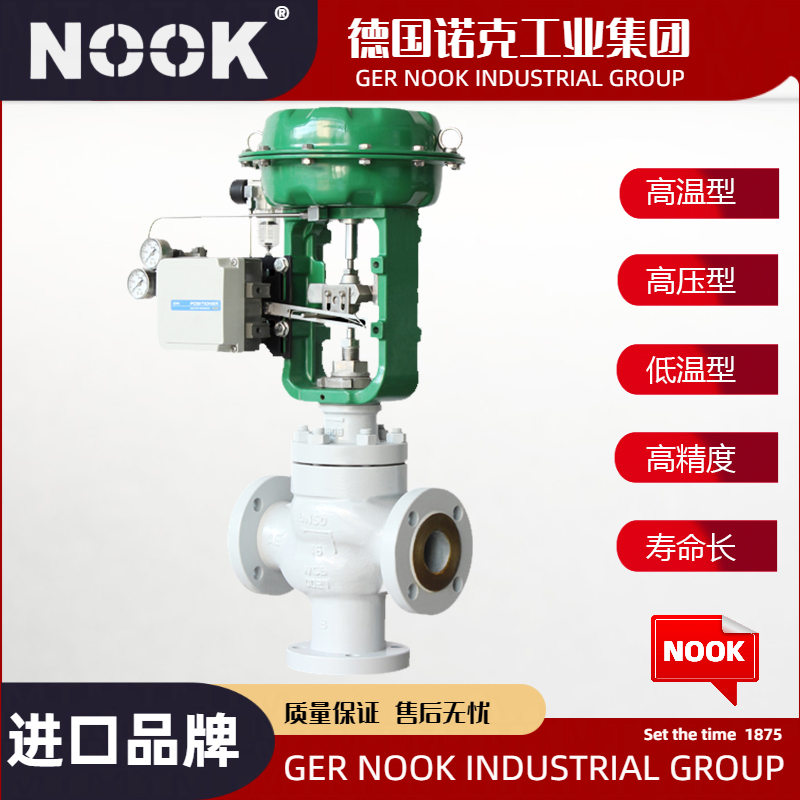

ZJHQ气动三通调节阀@德国NOOK诺克是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动三通调节阀配用电气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动薄膜三通调节阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。阀体为三通结构，即一进两出（气动三通分流调节阀），两进一出（气动三通分流调节阀），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。
产品特点
ZJHQ气动三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。气动三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
阀体
| 形 式 | 三通铸造球型阀 |
| 公称通径 | 合流阀：25-300分流阀：80-300 |
| 公称压力 | PN16、40、64bar |
| 法兰标准 | JB/T79.1-94、792-94等 |
| 材 料 | 铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上 阀 盖 | 标准型：-17-230℃ 散热型：230-450℃ 波纹管密封型：-40-350℃ |
| 阀盖形式 | 螺栓压紧式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内组件
| 阀芯型式 | 薄壁圆筒型阀芯 |
| 流量特性 | 等百分比特性和线性特性 |
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
执行机构
| 型 式 | ZHA/B多弹簧薄膜执行机构 |
| 型 号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
| 行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
| 弹簧范围KPa | 20-100（标准）、20-60、60-100、40-200、80-240 |
| 膜片材料 | 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 供气压力 | 140-400KPa |
| 气源接口 | RC1/4" |
| 环境温度 | -30-70℃ |
阀作用形式
气关式(B)一失气时阀位开(FO);气开式(K)一失气时阀位关(FC)
附件（根据要求配置）
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
| 项 目 | 不带定位器 | 带定位器 |
|
|
| 基本误差% | ±5.0 | ±1.0 |
|
|
| 回 差% | ≤3.0 | ≤1.0 |
|
|
| 死 区% | ≤3.0 | ≤0.4 |
|
|
| 始终点偏差% | 气开 | 始点 | 土2.5 | ±1.0 |
|
|
| 终点 | ±5.0 | ±1.0 |
|
|
| 气关 | 始点 | ±5.0 | ±1.0 |
|
|
| 终点 | 土2.5 | ±1.0 |
|
|
| 额定行程偏差% | ≤2.5 |
|
|
| 泄漏量1/h | 0.01%X阀额定容量 |
|
|
| 可调范围R | 30:1 |
|
|
额定流量系数Kv、额定行程
| 公称通径DN(mm) |
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数Kv | 合流阀 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
| 分流阀 | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
| 额定行程L (mm) |
| 16 | 25 | 40 | 60 |
| 100 |
| 配用执行机构型号 |
| ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-56 |
| 允许压差( bar) | 20-100KPa | 7.8 | 5.4 | 4.9 | 2.9 | 2.9 | 2 | 1.2 | 1.2 | 0.78 | 0.49 | 0.5 | 0.35 |
| 40-200KPa | 16 | 11 | 10 | 6 | 6 | 4 | 2.4 | 2.4 | 1.6 | 1 | 1 | 0.7 |
备注：对于波纹管密封调节阀，最大允许压差为10bar，表中数值若小于10bar则不变，若大于10bar则取l0bar。
外形结构图
主要外形尺寸
| 外形尺寸及重量 单位：mm |
| 公祢通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | PN16/40 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 640 | 720 |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 670 | 750 |
| A |
| 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 |
| H1 | PN16/40 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 |
|
|
| PN64 | 165 | 175 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 |
|
|
| H2 |
| 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 |
|
|
| H3 | PN16/40 | 235 | 247 | 256 | 268 | 364 | 384 | 394 | 465 | 470 | 540 |
|
|
| PN64 | 245 | 265 | 268 | 278 | 381 | 390 | 400 | 470 | 485 | 540 |
|
|
| H4 | PN16/40 | 364 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 |
|
|
| PN64 | 364 | 425 | 435 | 450 | 665 | 690 | 700 | 750 | 750 | 795 |
|
|
| H5 | PN16/40 | 140 | 150 | 160 | 180 | 200 | 210 | 220 | 260 | 280 | 320 | 474 | 580 |
| PN64 | 150 | 170 | 180 | 200 | 220 | 240 | 260 | 300 | 320 | 380 | 474 | 580 |
| PN16/40 |
|
|
|
|
| 225 | 245 | 285 | 305 | 350 | 540 | 612 |
| PN64 |
|
|
|
|
| 265 | 285 | 325 | 345 | 410 | 540 | 612 |
| C |
| 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 |
|
|
| H6 |
| 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 |
|
|
| 重量 | PN16/40 | 28 | 30 | 39 | 46 | 75 | 81 | 98 | 148 | 188 | 285 |
|
|
| PN64 | 32 | 37 | 49 | 61 | 92 | 98 | 119 | 191 | 222 | 320 |
|
|
