进口卧式氟塑料管道泵

一、进口卧式氟塑料管道泵产品概述

德国NOOK诺克@进口卧式氟塑料管道泵为单级单吸式氟塑料合金化工离心泵，过流部件全部采用氟塑料合金制造，是按标准设计并结合非金属泵的加工工艺设计生产的，泵体材质采用金属外壳内衬聚全氟乙丙烯（F46）、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷或炭化硅，动环采用四氟填充材料或炭化硅。其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪音低，使用寿命长。该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85℃-200℃等优点。本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前先的进的耐腐蚀装备之一。

二、进口卧式氟塑料管道泵选型参数

公称通径：25-300(mm)

流量范围：6.3-400(m3/h)

扬程范围：7-150(m)

功率范围：0.55-110Kw

转速范围：1450-2900r/min

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：铸铁、WCB、304、316、316L

三、进口氟塑料离心泵产品用途

广泛适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，杜绝跑、冒、滴、漏，是建设现代文明工厂的理想设备。

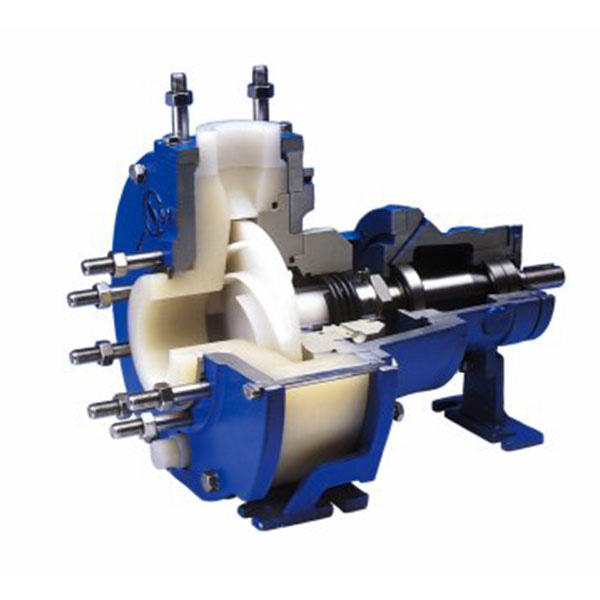

四、进口卧式氟塑料管道泵内部图

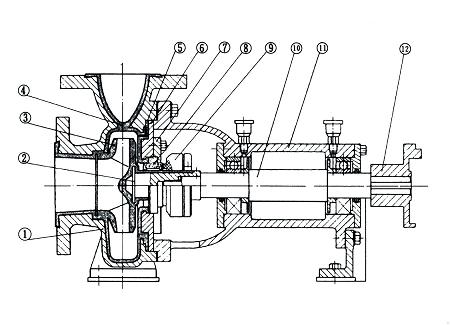

五、进口卧式氟塑料管道泵结构图

六、进口卧式氟塑料管道泵主要配件表

序号	名称	材料
1	泵体	HT200
2	叶轮骨架	45#钢
3	叶轮	聚全氟乙丙烯
4	泵体衬里	聚全氟乙丙烯
5	泵盖衬里	聚全氟乙丙烯
6	泵盖	HT200
7	机封盖压	1Cr18Ni9Ti
8	静环	99.9%氧化铝陶瓷
9	动环	填充四氟乙烯
10	泵轴	3Cr13
11	轴承体	HT200
12	联轴器	HT200

七、进口卧式氟塑料管道泵性能参数

型号	转速 (r／min)	流量		扬程 (m)	效率 (％)	功率(KW)		必需汽 蚀余量 (m)	叶轮直径 (mm)	重量 (kg)
		(m3／h)	(L／s)			轴功率	电机功率
WSF32-25-125	2900	3.5 5 6.5	0.97 1.39 1.80	21 20 18	40 44 42	0.50 0.62 0.76	1.5	2.3	128	80
	1450	1.75 2.5 3.25	0.49 0.69 0.90	5.25 5 4.5	37 40 38	0.068 0.085 0.105	0.75	2.3	128	75
WSF32-25-125A	2900	3.1 4.5 5.8	0.06 1.25 1.61	17.6 16 14.4	38 41 40	0.70 0.48 0.57	1.1	2.3	115	75
WSF32-25-160	2900	3.5 5 6.5	0.97 1.39 1.80	33 32 30	34 40 42	0.93 1.10 1.26	2.2	2.3	162	90
	1450	1.75 2.5 3.25	0.49 0.69 0.90	8.25 8 7.5	30 38 40	0.13l 0.143 0.166	0.75	2.3	162	75
WSF32-25-160A	2900	3.1 4.5 5.8	0.86 1.25 1.61	29 28 26	30 35 36	0.8l 0.97 1.14	1.5	2.3	152	80
WSF40-32-125	2900	4.4 6.5 8.3	1.22 1.80 2.31	21 20 18	40 45 43	0.63 0.79 0.95	2.2	2.5	128	90
	1450	2.2 3.25 4.15	0.60 0.90 1.15	5.25 5 4.5	37 41 40	0.085 0.108 0.127	0.75	2.5	128	75
WSF40-32-125A	2900	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	38 42 40	0.49 0.58 0.72	1.5	2.5	115	80
WSF40-32-160	2900	4.4 6.5 8.3	1.22 1.80 2.31	33 32 30	34 40 39	1.16 1.42 1.71	2.2	2.5	162	90
	1450	2.2 2.5 3.25	0.60 0.90 1.15	8.25 8 7.5	33 36 37	0.14 0.15 0.18	0.75	2.5	162	75
WSF40-32-160A	2900	3.9 5.6 7.4	1.08 1.56 2.06	29 28 26	32 38 37	0.96 1.23 1.41	1.5	2.5	152	80
WSF50-32-125	2900	8.8 12.5 16.3	1.08 1.56 2.06	21.5 20 17.5	45 54 53	1.15 1.26 1.47	2.2	3.0	128	90
	1450	4.4 6.25 8.15	17 1.74 2.26	5.37 5 4.37	37 46 45	0.17 0.18 0.22	0.75	3.0	128	75
WSF50-32-125A	2900	8 11 14.5	2.22 3.05 4.03	17 16 14	42 52 51	0.88 0.92 1.08	1.5	3.0	115	80
WSF50-32-160	2900	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	41 48 47	1.93 2.27 2.84	4	3.0	160	120
	1450	4.4 6.25 8.15	1.2 1.74 2.26	8.25 8 7.5	31 41 42	0.31 0.33 0.39	0.75	3.0	160	90
WSF50-32-160A	2900	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	39 47 46	1.16 1.88 2.34	3	3.0	150	l00
WSF50-32-200	2900	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	34 42 41	3.70 4.10 5.20	7.5	3.0	190	150
	1450	4.4 6.25 8.15	1.2 1.74 2.26	13 12.5 12	25 33 36	0.62 0.65 0.74	1.5	3.0	190	100

八、进口卧式氟塑料管道泵性能参数

型号	转速 (r／min)	流量		扬程   (m)	效率   (％)	功率(KW)		必需汽 蚀余量 (m)	叶轮 直径	重量   (kg)
		(m3／h)	(1／s)			轴功率	电机功率
WSF50-32-200A	2900	8.2 11.7 15.2	2.28 3.25 4.22	45 44 42	31 40 39	3.24 3.50 4.45	5.5	3.0	178	130
WSF50-32-250	2900	8.8 12.5 16.3	2.44 3.47 4.53	82 80 76	27 35 34	7.30 7.80 10	11	3.0	250	220
	1450	4.4 6.25 8.15	1.2 1.74 2.26	20.5 20 19	20 27 30	1.22 1.26 1.40	2.2	3.0	250	100
WSF50-32-250A	2900	8.2 11.7 15.2	2.28 3.25 4.22	7l 70 68	25 34 33	4.53 6.56 8.52	7.5	3.0	235	170
WSF65-50-l25	2900	17.5 25 3	4.86 6.94 9.0	21.5 20 17.5	56 64 63	1.83 2.13 2.42	3	3.5	128	100
	1450	8.75 12.5 16	2.43 3.47 4.44	5.37 5 4.37	45 57 58	0.28 0.30 0.33	0.75	3.5	128	80
WSF65-50-125A	2900	15.6 22.3 29	4.33 6.19 8.1	17 16 14	53 62 61	1.36 1.57 1.79	2.2	3.5	115	90
WSF65-50-160	2900	17.5 25 32	4.86 6.94 9.0	33 32 27.5	50 59 57	3.15 3.69 4.20	5.5	3.5	160	145
	1450	8.75 12.5 16	2.43 3.47 4.44	8.25 8 6.87	40 53 51	0.49 0.51 0.59	1.1	3.5	160	90
WSF65-50-160A	2900	16.4 23.3 30.4	4.56 6.5 8.44	29 28 24	48 58 56	2.70 3.10 3.54	4	3.5	150	130
WSF65-40-200	2900	17.5 25 32	4.86 6.94 9.0	52 50 45.5	45 54 54	5.50 6.30 7.35	11	3.5	195	225
	1450	8.75 12.5 16	2.43 3.47 4.44	13 12.5 11.4	36 46 47	0.86 0.93 1.05	1.5	3.5	195	100
WSF65-40-200A	2900	16.4 23.3 30.4	4.56 6.5 8.44	46 44 40	43 53 52	4.30 5.00 5.20	7.5	3.5	183	170
WSF65-40-250	2900	17.5 95 32	4.86 6.94 9.0	82 80 76	39 50 52	10.10 10.90 12.74	18.5	3.5	250	240
	1450	8.75 12.5 16	2.43 3.47 4.44	20.5 20 19	32 42 44	1.52 1.62 1.88	3	3.5	250	130
WSF65-40-250A	2900	16.4 23.3 30.4	4.56 6.5 8.44	71 70 68	36 48 50r-	8.80 9.30 11.25	15	3.5	235	230
WSF80-65-125	2900	35 50 65	9.72 13.9 18.1	21.5 20 17	64 69 67	3.20 3.95 4.50	5.5	4.0	134	150
	1450	17.5 25 32.5	4.86 6.9 9.0	5.37 5 4.25	54 64 62	0.47 0.53 0.6l	1.1	4.0	134	90
WSF80-65-125A	2900	31 45 58	8.6 12.5 16.1	17 16 14	62 68 67	2.30 2.88 3.30	4	4.0	120	130
WSF80-65-160	2900	35 50 65	9.72 13.9 18.1	33 32 27.5	60 68 67	5.24 6.41 7.27	11	4.0	165	220

九、进口卧式氟塑料管道泵性能参数

型号	转速 (r／min)	流量		扬程 (m)	效率 (％)	功率(KW)		必需汽 蚀余量 (m)	叶轮直 径(mm)	重量 (kg)
		(m3／h)	(l／s)			轴功率	电机功率
WSF80-65-160	1450	17.5 25 32.5	4.86 6.9 9.0	8.25 8 6.88	50 62 61	0.78 0.88 1.00	1.5	4.0	165	100
WSF80-65-160A	2900	31 45 58	8.6 12.5 16.1	29 28 24	58 67 66	4.10 5.12 5.34	7.5	4.0	165	190
WSF80-50-200	2900	35 50 65	9.72 13.9 18.1	52 50 45.5	52 64 65	9.53 10.64 12.39	15	4.0	197	230
	1450	17.5 25 32.5	4.86 6.9, 9.0	13 12.5 11.38	51 59 58	1.21 1.44 1.74	3	4.0	197	130
WSF80-50-200A	2900	31 45 58	8.6 12.5 16.1	46 44 40	50 63 62	7.35 8.56 10	11	4.0	185	220
WSF80-50-250	2900	35 50 65	9.72 13.9 18.1	82 80 72	40 50 51	19.40 21.80 25	30	4.0	248	400
	1450	17.5 25 32.5	4.86 6.9 9.0	20.5 20 18	40 50 51	2.40 2.70 3.12	4	4.0	248	145
WSF80-50-250A	2900	31 45 58	8.6 12.5 16.1	71.5 70 63	39 50 51	15.40 17.60 19.90	22	4.0	232	310
WSF100-80-125	2900	70 100 130	19.4 27.8 36.1	23 20 14	70 75 65	6.26 7.26 7.63	11	5.0	136	220
	1450	35 50 65	9.7 13.9 18.0	5.75 5 3.5	65 70 64	0.85 0.97 0.98	1.5	4.5	136	100
WSF100-80-125A	2900	62.6 89 116	17.4 24.7 32.2	18 16 11	68 73 65	4.50 5.30 5.74	7.5	5.0	122	200
WSF100-80-160	2900	70 100 130	19.4 27.8 36.1	34 32 24	68 74 65	9.53 11.78 13.03	15	5.0	170	230
	1450	35 50 65	9.7 13.9 18.0	8.5 8 6.5	60 68 67	1.35 1.60 1.69	2.2	4.5	170	110
WSF100-80-160A	2900	65.4 93.5 121	18.2 26 33.6	32 28 21	66 73 65	8.60 9.30 10.6	11	5.0	159	220
WSF100-65-200	2900	70 100 130	19.4 27.8 36.1	52 50 42	64 72 71	15.50 18.91 20.94	30	5.0	210	400
	1450	35 50 65	9.7 13.9 18.0	13 12.5 10.5	60 68 63	2.06 2.50 2.95	4	4.5	210	140
WSF100-65-200A	2900	65.4 93.5 121	18.2 26 33.6	46 44 37	63 71 70	13 15.02 17.40	22	5.0	197	310
WSF100-65-250	2900	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	26.60 31.60 35	45	4.0	255	450
	1450	30 50 60	8.33 13.9 16.7	21.2 20 18.5	58 63 62	3.00 4.30 4.72	5.5	4.5	255	170
WSF100-65-250A	2900	65.4 93.5 121	16.2 26 33.6	76.5 70 59	60 68 67	20.25 26.2 28	37	4.5	238	410

十、进口卧式氟塑料管道泵性能参数

转速n=2900r/min					转速n=1450r/min
流量	扬程	电机功率	汽蚀余量(m)	效率	流量	扬程	电机功率	汽蚀余量(m)	效率
(m3/h)	(m)	(KW)		(%)	(m3/h)	(m)	(KW)		(%)
WSF125-80-125	160	20	22	5	62	80	5	4	5	58
WSF125-80-160		32	30	5	70		8	5.5	5	74
WSF125-100-200	200	50	55	5	65	100	12.5	11	5	57
WSF125-100-250		80	75	5	68		20	15	5	60
WSF125-100-280		100	90	5	73		25	15	5	62
WSF150-125-250	→	→				200	20	22	5	62
WSF150-125-315	→	→					32	37	5	71
WSF150-125-400	→	→					50	45/55	5.5	74
WSF200-150-250	→	→				400	20	45/55	5.5	68
WSF200-150-315	→	→					32	55/75	5.5	74
WSF200-150-400	→	→					50	90/110	5.5	77

十一、进口卧式氟塑料管道泵性能参数

型 号	流 量	扬 程(m)	口 径 (mm)		功 率 (Kw)		转 速 (r/min)	汽蚀余量 (m)	效 率 (%)
进口	出口	轴功率	电机功率
WSF长支架
25WSF-10	3.6	10	25	25	0.69	1.5	2900	3.0	35
25WSF-20	3.6	20	25	25	0.97	1.5	2900	3.0	35
25WSF-25	3.6	25	25	25	1.25	1.5	2900	3.0	35
40WSF-15	5	15	40	32	0.51	3.0	2900	3.0	40
40WSF-20	10	20	40	32	1.16	3.0	2900	3.0	42
40WSF-30	10	30	40	32	1.18	3.0	2900	3.0	52
40WSF-40	6.3	40	40	25	3.1	4.0	2900	3.0	40
40WSF-50	6.3	50	40	25	3.55	4.0	2900	3.0	52
40WSF-80	6.3	80	40	25	7.11	7.5	2900	3.0	52
50WSF-20	12.5	20	50	32	1.49	3.0	2900	3.5	55
50WSF-25	12.5	25	50	32	1.86	3.0	2900	3.5	55
50WSF-30	15	30	50	32	1.90	3.0	2900	3.5	54
50WSF-40	12.5	40	50	32	4.3	7.5	2900	3.0	39
50WSF-50	12.5	50	50	32	5.8	7.5	2900	3.0	39
65WSF-32	25	32	65	50	4.8	5.5	2900	2.0	45
65WSF-40	25	40	65	40	7.2	11	2900	3.0	52
65WSF-50	25	50	65	40	8.6	11	2900	3.5	52

十二、进口卧式氟塑料管道泵安装注意事项

1、一般机械密封适用于清洁的无悬浮硬质颗粒的介质。如有颗粒请预先在订合同时告知。对新装的系列管道和储液罐，应认真冲洗干净，严防固体颗粒进入密封端面，使密封失效。

2、在结晶的介质中，使用机械密封时，要注意经常冲洗，停车后重新启动前，要使密封端面的结晶冲洗干净。

3、拆卸机械密封应仔细，不许用手锤、铁器等物强行敲击，以免破坏动、静坏密封面。

4、如果机械密封长期使用后污垢结实拆不下来时，不要强行敲击。应设法清除污垢，冲净后，再进行拆卸，经保证元件完好无损。

5、安装机械密封前，应首先检查机封元件是否失效和损坏，如有则应重新更换或修复，严格检查动、静密封面的损坏情况，不许有任何细微的划伤、破边与缺陷，所有零部件（包括泵体、叶轮、后盖、密封腔等在装机前冲洗干净，然后涂上一层清洁的油脂或机油。

6、装配时，注意静环与后盖的平行度，以防影响密封效果。

7、正确调整弹簧的压缩力，使其不要太紧太松，安装泵时要先用手转动，应感觉密封有一定的压缩力，而又能轻快自如灵活的转动即可，如没有感觉调整弹簧的压缩力，以保证密封效果。

十三、进口卧式氟塑料管道泵故障与排除

故障现象	原因分析	排除方法
泵不出液体	1.电机转向不对 2.泵体内储液不足 3.吸入管内有空气漏入	1.调整转向 2.重新加足液体 3.排除空气体
泵不吸液体	1.底阀没有打开或堵塞 2.吸程太高或吸入管路太长 3.吸入管路有杂物质堵塞	1.校正或更换底阀 2.降低吸程或缩短管路 3.清除堵塞杂物
泵流量不足	1.叶轮损坏 2.吸入或出口部分被堵塞 3.功率不足转速太低	1.更换叶轮 2.清除堵塞杂物 3.检查电机提高转速
泵扬程不足	1.叶轮损坏 2.输送介质内有空气 3.转速不够	1.更换叶轮 2.重新灌注液体或排除空气 3.检查电机提高转速
噪音或振动	1.泵轴与电机轴不同心 2.底脚螺母松动 3.吸程太高	1.校正泵与电机同轴度 2.拧紧底脚螺母 3.降低安装高度
轴承温升过高	1.轴承损坏 2.润滑脂变质干燥或缺少	1.更换 2.更换、加注润滑脂
泵泄漏	1.机械密封件损坏 2.连接螺栓有松动现象	1.更换 2.拧紧各部位螺栓
