进口磁力管道泵

一、进口磁力管道泵产品概述

德国NOOK诺克@进口磁力管道泵（也称为磁力管道驱动泵）主要由泵头、磁力传动器（磁缸）、电动机、底座等几部分零件组成。磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机通过联轴器带动外磁转子旋转时，磁场能穿透空气间隙和非磁性物质隔离套，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。

二、进口磁力管道泵选型参数

公称通径：25-300(mm)

流量范围：1.5-100m³/h

扬程范围：8~80m

功率范围：0.12-75Kw

转速范围：2900r/min

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：铸铁、WCB、304、316、316L

三、进口磁力管道泵产品特点

1、进行无泄漏运转，可输送易燃、易爆、剧毒及腐蚀介质；

2、材质优良，泵体、叶轮、隔离套等过流部件均采用优质不锈钢制造；

3、轴套采用高耐磨的碳化硅、碳化钨，滑动轴承采用碳石M106K，并设置了润滑油槽，有效地保证泵的使用寿命；

4、立式安装，结构紧凑、占地面积小；

5、振动小，噪音低，运行特别平稳；

四、进口磁力管道泵应用领域

进口磁力管道泵广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体物抽送，选用此泵则更为理想。

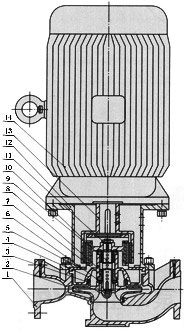

五、进口磁力管道泵结构图

六、进口磁力管道泵主要配件材料表

1	泵壳	2	叶轮	3	密封环	4	轴承体
5	隔离套	6	止推环	7	轴承	8	轴套
9	轴	10	内磁钢总成	11	螺母	12	联接架
13	外磁钢总成	14	电机

七、进口磁力管道泵主要性能参数

型  号	口径(mm)		流量 (m3/h)	扬程  (m)	电机功率 (kw)	电 压  (v)
	进口	出口
CL16-8GD	16	16	1.5	8	0.12	220/380
CL20-12GD	20	20	3	12	0.37	220/380
CL25-15GD	25	25	6.6	15	1.1	380
CL32-15GD	32	32	6.6	15	1.1	380
CL32-28GD	32	32	6.6	28	1.1	380
CL32-32GD	32	32	3.2	32	1.5	380
CL40-20GD	40	40	10.8	20	2.2	380
CL40-32GD	40	40	12	32	4	380
CL40-50GD	40	40	6.3	50	5.5	380
CL50-25GD	50	50	14.4	25	4	380
CL50-40GD	50	50	13.2	40	4	380
CL50-50GD	50	50	13.2	50	5.5	380
CL50-80GD	50	50	12.5	80	18.5	380
CL65-25GD	65	65	15	25	5.5	380
CL65-35GD	65	65	27	35	7.5	380
CL65-50GD	65	65	25	50	15	380
CL65-80GD	65	65	25	80	22	380
CL80-20GD	80	80	50	20	7.5	380
CL80-32GD	80	80	50	32	15	380
CL80-50GD	80	80	50	50	22	380
CL80-80GD	80	80	50	80	37	380
CL100-20GD	100	100	100	20	15	380
CL100-32GD	100	100	100	32	22	380
CL100-50GD	100	100	100	50	37	380
CL100-80GD	100	100	100	80	55	380
注:表中CL20-12---CL100-80都可配防爆电机

八、进口磁力管道泵使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。

2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用温度<100℃，输送吸入压力不大于0.2mpa，最大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10-6m2/s的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

6、泵运行1500小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。

7、泵内外磁性联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵保持距离。如：心脏起博器，信用卡及其它磁卡、计算器、计算机磁盘、手表等。

九、进口磁力管道泵故障与排除

故障现象	原 因 分 析	排 除 方 法
泵不出水	1、 水泵反转 2、  进水管漏气 3、  泵腔储水不足 4、  电压太高、启动时联轴器打滑 5、  吸程太高 6、  阀门没有打开	1、  调整电机旋转方向 2、  杜绝漏气 3、  增加储水量 4、  调整电压 5、  降低泵安装位置 6、  校正或改变阀门
流量不足	1、  吸入管径大小或堵塞 2、  叶轮流道阻塞 3、  扬程过高 4、  转速不够	1、  调换或清洗进水管 2、  清洗叶轮 3、  开大出水阀 4、  恢复额定转速
扬程过低	1、  流量过大 2、  转速太低	1、  关小出水阀 2、  恢复额定转速
澡音太大	1、  泵轴严重磨损 2、  轴承严重磨损 3、  外磁钢或内磁钢与隔离套接触 4、  密封环与叶轮研磨 5、  冷却箱内滚动轴承磨损	1、  更换泵轴 2、  更换轴承 3、  拆除泵头重新组装 4、  更换止推环、密封环 5、  更换滚动轴承
漏液	1、   Ｏ型密封圈损坏	1、  更换Ｏ型密封圈
