德国NOOK诺克@进口单级管道泵是结合本公司多年生产经验而设计的新一代产品。该系列产品设计方案通过CFD流体仿真模拟分析技术优化水力设计，水力效率更高。机械密封采用耐高温橡胶，提升机封的耐高温能力及降低老化速度。“O"形密封圈采用三元乙丙、聚四氟乙烯等材料，整体提升了密封件的使用寿命。广泛适用于热水泵、耐高温泵、腐蚀性化工泵、油泵。该产品具有高效节能、嗓音低、耐腐蚀性能可靠，运行稳定等优点。
公称通径：25-1500(mm)
流量范围：3.6-1200(m3/h)
扬程范围：7-150(m)
功率范围：0.75～55KW
转速范围：2900（r/min）
额定电压：DC24v、220v、380v，660v，1140v（DC、AC）
温度范围：-20℃～300℃
工作压力：≤1.6Mpa-2.0Mpa
泵体材质：铸铁、WCB、304、316
1、进口单级管道泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。
2、进口单级管道泵叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，震动噪音低。
3、进口单级管道泵轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、进口单级管道泵安装检修方便，无需拆动管路系统，只需卸下泵联体螺母即可抽出全部转子部件。
5、进口单级管道泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、进口单级管道泵可根据管路布置的要求采用泵的竖式和横式安装。
•适用于工业、城市给水、高层建筑供水；
•消防管道增压；
•冷暖空调冷热水循环；
•远距离输水；
•生产工艺循环增压输送，并适用于各种给排水设备、锅炉等设备的配套使用；

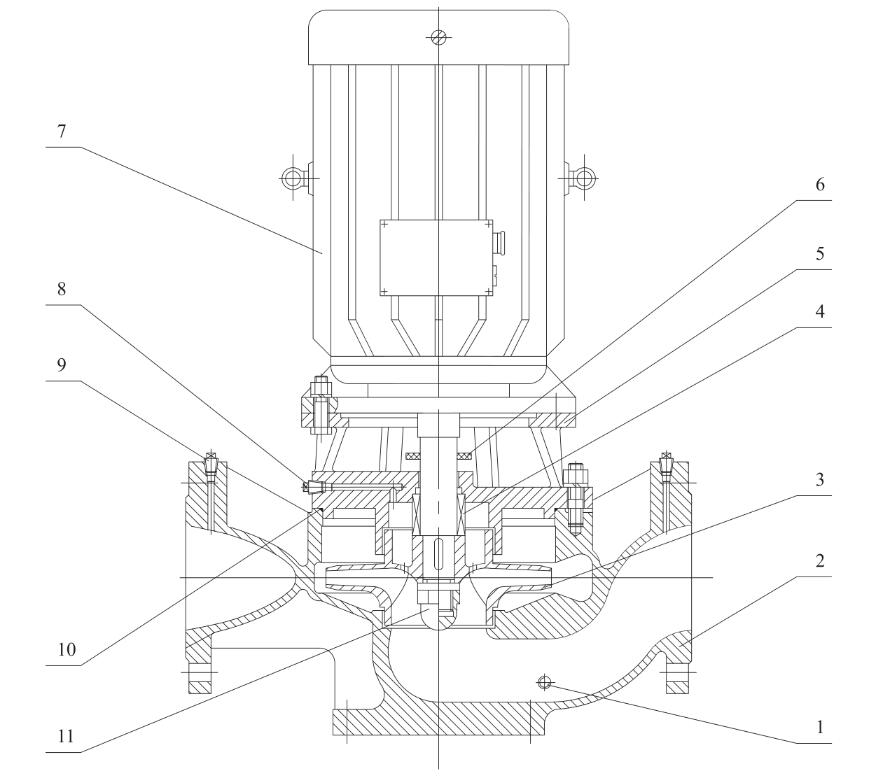

| 1 | 放水螺塞 | 4 | 机械密封 | 7 | 电机 | 10 | 密封圈 |
| 2 | 泵体 | 5 | 泵盖 | 8 | 放气阀 | 11 | 叶轮螺母 |
| 3 | 叶轮 | 6 | 挡水圈 | 9 | 管堵 |
| 型 号 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 汔蚀余量 | 重量 | |
| m3/h | L/s | （m） | （%） | （r/min） | （kw） | （NPSH）r | （kg） | |
| DX15-80 | 1.1 | 0.3 | 8.5 | 26 | 2800 | 0.18 | 2.3 | 17 |
| 1.5 | 0.42 | 8 | 34 | |||||
| 2 | 0.55 | 7 | 34 | |||||
| DX20-110 | 1.8 | 0.5 | 16 | 25 | 2800 | 0.37 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | 34 | |||||
| 3.3 | 0.91 | 13.5 | 35 | |||||
| DX20-160 | 1.8 | 0.5 | 33 | 19 | 2900 | 0.75 | 2.3 | 29 |
| 2.5 | 0.69 | 32 | 25 | |||||
| 3.3 | 0.91 | 30 | 23 | |||||
| DX25-110 | 2.8 | 0.78 | 16 | 34 | 2900 | 0.55 | 2.3 | 26 |
| 4 | 1.11 | 15 | 42 | |||||
| 5.2 | 1.44 | 13.5 | 41 | |||||
| DX25-125 | 2.8 | 0.78 | 20.6 | 28 | 2900 | 0.75 | 2.3 | 28 |
| 4 | 1.11 | 20 | 36 | |||||
| 5.2 | 1.44 | 18 | 35 | |||||
| DX25-125A | 2.5 | 0.69 | 17 | 35 | 2900 | 0.55 | 2.3 | 27 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.4 | ||||||
| DX25-160 | 2.8 | 0.78 | 33 | 24 | 2900 | 1.5 | 2.3 | 39 |
| 4 | 1.11 | 32 | 32 | |||||
| 5.2 | 1.44 | 30 | 33 | |||||
| DX25-160A | 2.6 | 0.12 | 29 | 31 | 2900 | 1.1 | 2.3 | 34 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 1 | 进口阀门 | 4 | 进口压力表 | 7 | 出口压力表 | 10 | 出口阀门 |
| 2 | 进口挠性接头 | 5 | 进口直管取压段 | 8 | 出口弯管 | ||
| 3 | 进口弯管 | 6 | 出口直管取压段 | 9 | 出口挠性接头 |

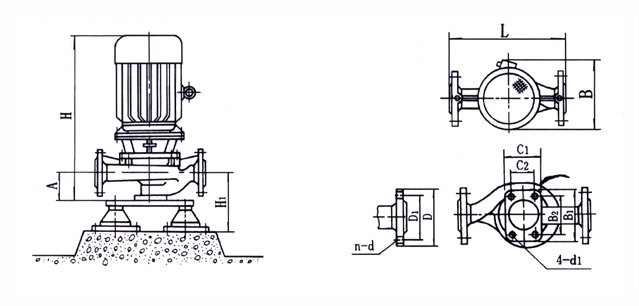

| 型号 | 外型尺寸 | 安装尺寸 | 进出口法兰尺寸 | 隔振器（垫） | ||||||||
| L | B | H | C1*B1 | A | C2*B2 | 4-d1 | D | D1 | n-d | 规格 | H1 | |
| DX15-80 | 180 | 160 | 340 | 75×100 | 40 | 45×70 | 4-φ12 | G1／2 | / | / | SD41-0.5 | 60 |
| DX20-110 | 260 | 230 | 405 | 80×110 | 55 | 50×80 | 4-φ12 | G3／4 | / | / | SD41-0.5 | 75 |
| DX20-160 | 300 | 230 | 420 | 90×130 | 65 | 60×100 | 4-φ14 | G3／4 | / | / | SD41-0.5 | 85 |
| DX25-110 | 260 | 230 | 415 | 80×110 | 60 | 50×80 | 4-φ14 | φ115 | φ85 | 4-φ14 | SD41-0.5 | 80 |
| DX25-125 | 260 | 230 | 435 | 80×110 | 75 | 50×80 | 4-φ14 | φ115 | φ85 | 4-φ14 | SD41-0.5 | 95 |
| DX25-125A | 260 | 230 | 435 | 80×110 | 75 | 50×80 | 4-φ14 | φ115 | φ85 | 4-φ14 | SD41-0.5 | 95 |
| DX25-160 | 300 | 270 | 430 | 90×130 | 65 | 60×100 | 4-φ14 | φ115 | φ85 | 4-φ14 | SD41-0.5 | 85 |
| DX25-160A | 300 | 270 | 415 | 90×130 | 65 | 60×100 | 4-φ14 | φ115 | φ85 | 4-φ14 | SD41-0.5 | 85 |
