| 产品名称： | 进口压力变送器五阀组 | 产品型号： | NCJV-56 |
| 公称通径： | 1/8"~11/2" 特殊规格可定制 | 驱动方式： | 手动 |
| 连接形式： | 卡套连接、内螺纹、承插焊、外螺纹、对焊其他形式接头可供选择。 | ||
| 公称压力： | 6000Psi | 最高压力 | ≤80000Psi |
| 适用温度： | -70℃~+580℃ | 最高温度 | ≤800℃ |
| 适用介质： | 气体液体等 | 产品重量： | 1KG~15KG |
| 阀体材质： | SS304、SS316、SS316L | 结构形式： | 截止型 |
| 适用场所 | 压力变送器仪表 | ||
| 测试压力 | 1.5倍的最大工作压力 | 品牌名称 | 美国尼科NICO |

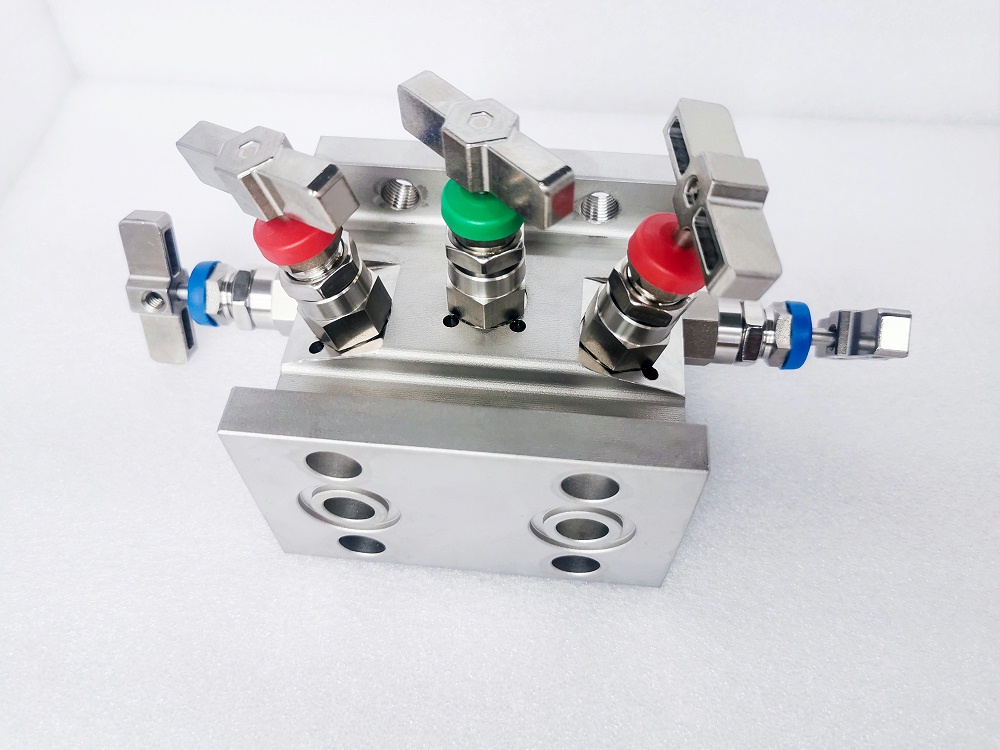

美国尼科NICO进口压力变送器五阀组由高、低压阀、平衡阀及两个校验（排污）阀组组成；美国尼科NICO进口五阀组、外形美观、结构紧凑、密封可靠，可以与各种差压/压力变送器、压力仪表等配套安装，用于开启、切断、排放流体的流量、压力、压差、液位等操作，同时方便仪表在线安装、调试、维护、检查。阀组主要结构型号有：扁平型、T型、H型、柱状型。，工作时将两组校验阀与平衡阀关闭，如需检验时，只要将高、低压阀切断，打开平衡阀及打开两个校验阀，然后再关闭平衡阀即可对变送器进行校验和平衡。

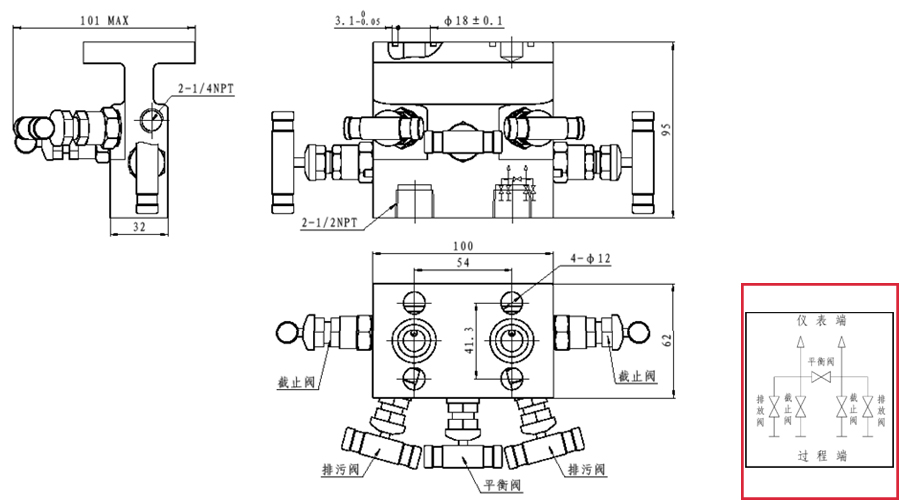

| 扁平型五阀组 | 安装方案 | 压力 | 材质ASTM-A276/A479 | 进口端连接 | 出口连接方式 | 温度 | 安装螺栓(材质304) | |||||||
| NCJV-56 | 0 | 常用规格 | 3 | 32MPa | E | 304 | N | 1/2NPT | N | 1/2NPT | L | -40～230°C | E | 7/16-20UNF |
| F | 316 | |||||||||||||
| 1 | 进出口端螺纹连接 矩形 | D | 316L | R | Rc1/2 | R | Rc1/2 | |||||||
| G | 316H | |||||||||||||
| 2 | 进口螺纹孔距35mm | J | 321 | M | M20X1.5 | M | M20X1.5 | |||||||
| K | 317L | |||||||||||||
| 3 | 侧面进口螺纹连接 | 4 | 42MPa | M | Monel | 特殊螺纹可订做 | W | 法兰式IEC61518/DIN EN61518 | M | 230～350°C | M | M10X1.5 | ||
| H | Hc-276 | |||||||||||||
| 4 | 进出口端螺纹连接单平衡 | S | S31803 | |||||||||||
| 特殊材质 可订做 | ||||||||||||||
| 5 | 进出口端螺纹连接双平衡 | 特殊螺纹可订做 | ||||||||||||
| 特殊选项代码均为9，例如：JS5P9-3999L-E(扁平型5阀组，安装方案特殊，压力32MPa，材质特殊，进出口连接方式特殊） | ||||||||||||||
一体式结构，安全可靠
采用不锈钢销防止阀座因振动而脱离
阀座与阀体间硬连接，提供可靠的零泄漏密封
无毛刺的螺纹和内表面，减少泄漏，并保证仪表的精确读数
阀尖采用锥面和后部球头设计，提供较小的开、关力矩和较高使用寿命
阀杆密封部位采用挤压加工，表面粗糙度达Ra0.1,减小了与填料的摩擦，提高了阀杆与填料的使用寿命
阀体密封口采用自动定心设计，保证每次关断的阀尖密封线在同一位置
分别用蓝、绿、红区分截止阀、平衡阀、排污/测试阀，安装现场一目了然
在氧气的工况条件下，阀组和阀门必须进行脱脂禁油处理，否则碳氢化合物和油类会在氧气中剧烈反应，产生燃烧和爆炸。在阀组、阀门选型中，应在选型代码后加/T，如果需要配置接头，请选用我公司专门的脱脂禁油接头。产品采用封塑包装，并在包装袋上贴上“禁油”标识。
| 结构特点 |  | ||
| 1 | 带防退螺钉的手柄，更好的传递力矩 | ||
| 2 | 蓝色、绿色、红色的防尘盖来区分截止阀、平衡阀、排污/测试阀，并防止灰尘、杂质进行阀杆，影响密封 | ||
| 3 | 压紧螺母，用于推压填料，使之变形膨胀，与阀杆和阀座形成密封，有微漏时，也可作二次或多次调整 | ||
| 4 | 阀杆采用滚制螺纹，提高螺纹表面硬度，使之更耐磨，延长了阀杆的使用寿命 | ||
| 5 | 锁紧螺母，提供可靠的锁紧力，防止压紧螺母因振动松开，使填料失去密封功能 | ||
| 6 | 阀杆密封部位采用挤压加工，表面粗糙度达Ra0.1,减小了与填料的摩擦，提高了阀杆与填料的使用寿命 | ||
| 7 | 金属垫圈，提供无旋转推力，减少因旋转摩擦带来的填料损坏 | ||
| 8 | 下设计式PTFE/柔性石墨填料，防止介质进入腐蚀阀杆螺纹 | 10 | 双相钢锥头，提供更高的硬度，避免锥头多次使用后产生损伤；尾部球头设计，提供无旋转推压，头部锥度设计，使之与阀体孔口形成线性密封；整体万向式偏摆设计，降低了其它零件不同轴带来的密封隐患 |
| 9 | 阀门全开时，阀杆背部锥面与阀座形成线性接触，提供阀杆辅助密封 | ||
