J91W-40P-64P-160P-320P不锈钢卡套式针型阀@德国NOOK诺克是由卡套式连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，不锈钢高压焊接针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：卡套式
3. 结构特征：锥面密封，活动阀瓣
4. 阀门检验及试验：GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃～+350℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
| 型号 Type | 公称压力（MPa）Nominal pressure | 试验压力（MPa）Test pressure | 工作压力（MPa）Working pressure | 工作温度（℃）Working temperature | 适用介质 Applicable mediun | ||
| 壳体 Shell | 密封（液） Seal | 密封（气） Seal | |||||
| J91W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P＜540℃ | 液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. |
| J91W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J91W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C＜425℃ | |
| J91W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||

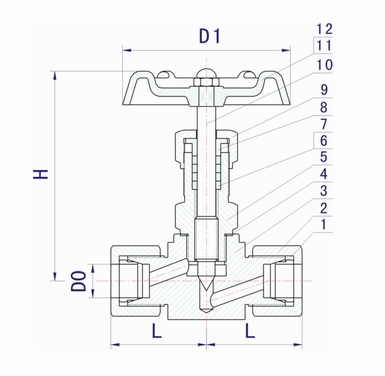

| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 卡套 Ferrule & Ferrule Set | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 连接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE RTFE |
| 5 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 8 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 型号 | D0 | L | H | D1 |
| J91W-40P-64P-160P-320P | ø8 | 38 | 92 | ø70 |
| J91W-40P-64P-160P-320P | ø10 | 38 | 92 | ø70 |
| J91W-40P-64P-160P-320P | ø12 | 39 | 92 | ø70 |
| J91W-40P-64P-160P-320P | ø14 | 40 | 94 | ø70 |
| J91W-40P-64P-160P-320P | ø18 | 42 | 100 | ø80 |
