进口压力表针型阀

产品说明

J29H、J29W压力表针型阀@德国NOOK诺克是由内外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，压力表针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。

产品特点

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  管接头内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

零件材料

零件名称	阀体	阀杆	阀底座	填料	填料阀盖	手轮
J29H/W-320-DN3	碳钢	铬不锈钢		聚四氟乙稀 柔性石墨	碳钢	优质碳钢
J29H/W-320P-DN6	铬镍不锈钢	铬不锈钢	铬镍不锈钢		不锈钢

性能规范

型号	公称压力Mpa	试验压力PSMpa			工作压力Mpa	工作温度℃	适用介质
		壳体	密封液	密封气
J29H/W-320	32.0	48.0	35.2	0.6	32.0	P≤540℃	液化石油气水、酸、蒸汽、 油品等
J29H/W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

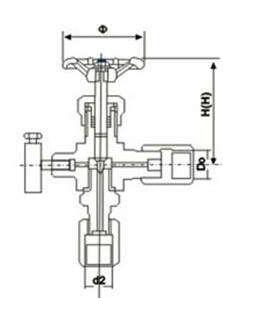

外形结构图



主要外形尺寸

型号	公称直径DNmm	尺 寸								重量kg
		L1	D1	D2	L2	H	H1	M1	M2
J29H/W-320	3	60	65	50	65	85	93	M14×1.5	M20×1.5	1.0
J29H/W-320P	6	60	65	50	65	85	93	M14×1.5	M20×1.5	1.0
