J21W内外螺纹针型阀@德国NOOK诺克是由内外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，内外螺纹针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水，油，气等腐蚀性及非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
| 型号 Type | 公称压力（MPa）Nominal pressure | 试验压力（MPa）Test pressure | 工作压力（MPa）Working pressure | 工作温度（℃）Working temperature | 适用介质 Applicable mediun | ||
| 壳体 Shell | 密封（液） Seal | 密封（气） Seal | |||||
| J21W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P＜540℃ | 液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. |
| J21W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J21W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C＜425℃ | |
| J21W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||

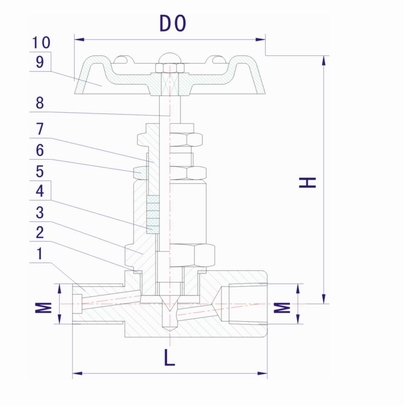

| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
| 3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 6 | 格南螺母 Gland Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 型号 | 公称通径 DN Nominal bore | H | L | M | D0 |
| J21W-JH-b-1 | DN6 | 85 | 65 | G1/4 | 60 |
| J21W-JH-b-2 | DN10 | 87 | 68 | G1/2 | 60 |
| J21W-JH-b-3 | DN15 | 87 | 86 | ZG3/4 | 70 |
| J21W-JH-b-4 | DN20 | 100 | 100 | ZG1 | 80 |
