进口美标内螺纹针型阀

产品说明

ANSI-6000PSI～10000PSI美标内外螺纹针型阀@德国NOOK诺克是由内外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，美标内外螺纹针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量，较高压力的气体或者液体介质的密封，最合适与与压力表配合。

产品特点

1. 制造标准: ASME B16.34-2004
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥螺纹密封
4. 阀门检验和试验: API 598-1996
5. 公称压力:≤10000Psi
6. 适用温度:-29℃～+538℃
7. 适用介质:水,气,油及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

主要零件材料

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
8	手柄 Handle	20# A105 SS304 SS304L SS316 SS316L
9	内六角螺钉 Hexagon Screw	20# A105 SS304 SS304L SS316 SS316L

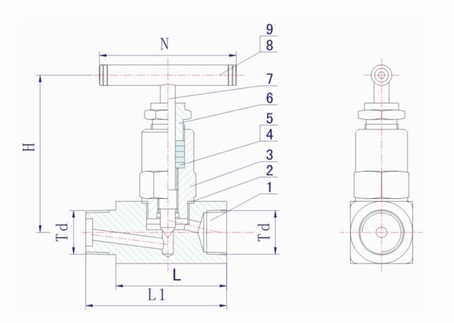

外形结构图



主要外形尺寸

货号 ITEM NO.	公称通径 DN Nominal bore	Td	H	L	L1	N
ANSI-6000PSI～10000PSI	DN6	NPT1/4	75	58	75	60
ANSI-6000PSI～10000PSI		NPT1/2	80	62	66	60
ANSI-6000PSI～10000PSI		NPT3/4	80	57	-	60
ANSI-6000PSI～10000PSI	DN10	NPT3/8	75	58	78	60
ANSI-6000PSI～10000PSI	DN15	NPT1/2	77	68	86	60
