| 产品名称： | 进口针型阀 | 产品型号： | NKJ16/NKJ12 |
| 公称通径： | 1/4"~11/2"T | 驱动方式： | 手动 |
| 连接形式： | NPT（F）、NPT（M）、卡套接头、焊接接头、其他形式接头可供选择。 | ||
| 公称压力： | 10Psi~10000Psi | 密封性能 | 零泄露 |
| 适用温度： | -70℃~+540℃ | 最高温度 | ≥570℃ |
| 适用介质： | 高温高压气体、高温高压液体等 | 重量： | 1KG~15KG |
| 阀体材质： | SS304、SS316、SS316L | 结构形式： | 截止型 |

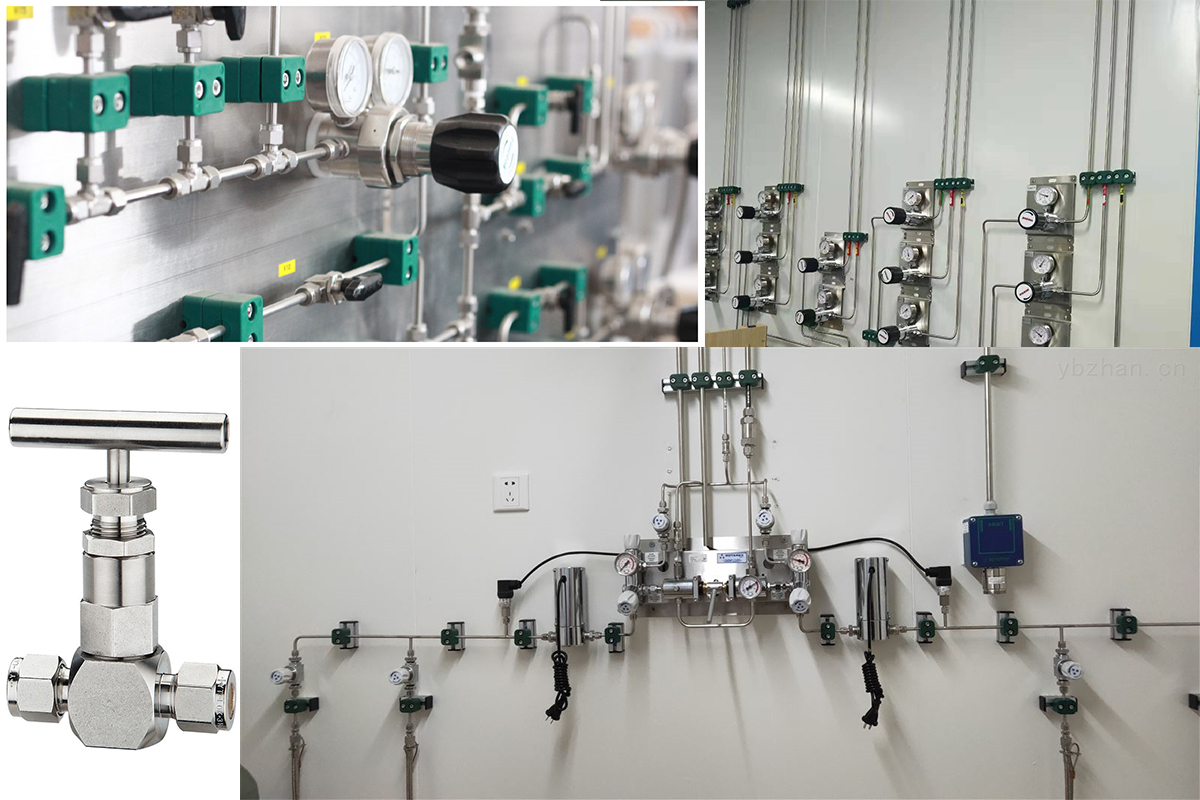

| 适用场所 | 核电站、水电站、火力发电站、实验室气体管路、供热系统、气瓶钢瓶管路 | ||
| 测试压力 | 1.5倍的最大工作压力 | 生产厂家 | 美国NICO尼科工业 |
美国尼科NICO进口针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀,蝶阀,针型阀等等.针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。
公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa
公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质
适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

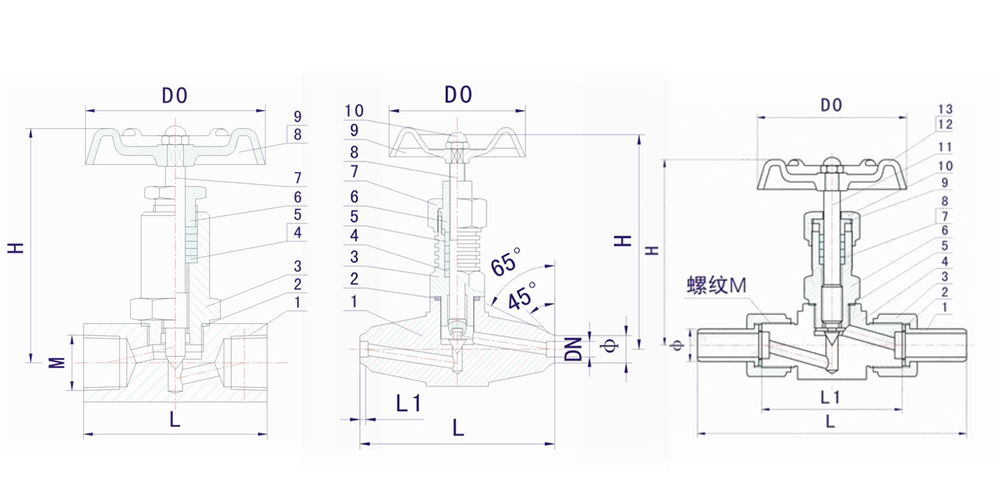

四、进口针型阀结构示意
| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
| 3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 型号 Type | 公称压力（MPa）Nominal pressure | 试验压力（MPa）Test pressure | 工作压力（MPa）Working pressure | 工作温度（℃）Working temperature | 适用介质 Applicable mediun | ||
| 壳体 Shell | 密封（液） Seal | 密封（气） Seal | |||||
| NKJ12-16 | 1.6 | 0.6 | 1.6 | P＜540℃ | 液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. | ||
| NKJ12-40 | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| NKJ12-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C＜425℃ | |
| NKJ12-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
1、低温介质的管路系统和装置上，宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封针型阀。
5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节针型阀。 6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的针型阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀。
7、成品油的输送管线和贮存设备，选用法兰连接的针型阀。
8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的针型阀。
9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的针型阀
1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。
