进口多级清水泵

一、进口多级清水泵产品概述

德国NOOK诺克@进口多级清水泵主要由定子、转子、轴承和轴封四大部分组成，定子部分主要由吸入段、中段、吐出段和导叶等组成，有拉紧螺栓将各段夹紧，构成工作室。泵一般水平吸入，垂直向上吐出；用于是油田注水时，泵进出口均垂直向上。出、入口均垂直向上。转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。轴承部分主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑。轴封部分采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。多级清水泵水封水来源于泵内的压力水。多级锅炉给水泵水封水来源于外部供水。由原动机直接驱动通过弹性联轴器转动多级泵。从原动机端看泵，泵为顺时针方向旋转。多级清水泵是卧式单吸多级节段式离心泵。供输送清水（含杂质量小于1%，颗粒度小于0.1mm）或物理化学性质类似于水的其它液体。多级清水泵输送介质温度小于80℃，适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性，泵采用不同的材质。DG型泵输送介质温度小于120℃，适用于各种锅炉给水。

二、进口多级清水泵选型参数

公称通径：25-300(mm)

流量范围：6-200(m3/h)

扬程范围：19-380(m)

功率范围：2.2-160kw

转速范围：2900r/min-2950r/min

防爆标志：ExdeIIBT4 DIP21 TA T6

防护等级：IP54/IP65

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：铸铁、WCB、304、316、316L

三、进口多级清水泵产品特点

1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。

4、具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

5、采用计算机设计和优化处理、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

四、进口多级清水泵应用领域

供输送清水或物理化学性质类似于水的其它液体之用。广泛适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

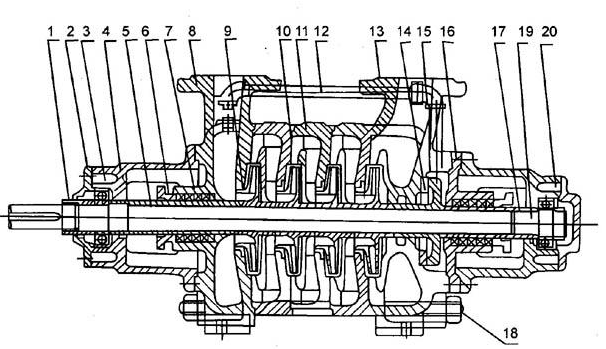

五、进口多级清水泵结构图

六、进口多级清水泵主要配件表

1	轴套螺母	2	轴承盖	3	轴承	4	轴承体	5	轴承体	6	填料压盖	7	填料环	8	进水段	9	密封环	10	叶轮
11	叶段	12	回水管	13	出水段	14	科衡环	15	平衡盘	16	尾盖	17	轴套乙	18	拉紧螺栓	19	轴	30	园螺母

七、进口多级清水泵性能参数

型 号	级数	流量		扬程 m	转速 r/min	功率 KW
		m3/h	L/S
50型	2	18	5	19	2900	2.2
	3	18	5	28.5	2900	3
	4	18	5	38	2900	4
	5	18	5	47.5	2900	5.5
	6	18	5	57	2900	5.5
	7	18	5	66.5	2900	7.5
	8	18	5	76	2900	7.5
	9	18	5	85.5	2900	7.5
	10	18	5	95	2900	11
	11	18	5	104.5	2900	11
	12	18	5	114	2900	11
80型	2	32.4	9	22.7	2900	3
	3	32.4	9	34.05	2900	5.5
	4	32.4	9	45.4	2900	7.5
	5	32.4	9	56.75	2900	7.5
	6	32.4	9	68.1	2900	11
	7	32.4	9	79.45	2900	15
	8	32.4	9	90.8	2900	15
	9	32.4	9	102.15	2900	15
	10	32.4	9	113.5	2900	18.5
	11	32.4	9	124.85	2900	18.5
	12	32.4	9	136.2	2900	18.5
100型	2	54	15	35.4	2900	11
	3	54	15	52.8	2900	15
	4	54	15	70.4	2900	18.5
	5	54	15	88	2900	22
	6	54	15	105.6	2900	30
	7	54	15	123.2	2900	37
	8	54	15	140.8	2900	37
	9	54	15	158.4	2900	45
	10	54	15	176	2900	45
	11	54	15	193.6	2900	55
	12	54	15	211.2	2900	55
125型	2	108	30	40	2900	22
	3	108	30	60	2900	30
	4	108	30	80	2900	37
	5	108	30	100	2900	45
	6	108	30	120	2900	55
	7	108	30	140	2900	55
	8	108	30	160	2900	75
	9	108	30	180	2900	75
	10	108	30	200	2900	90
	11	108	30	220	2900	90
	12	108	30	240	2900	110
150型	2	162	45	54.6	2900	37
	3	162	45	81.9	2900	55
	4	162	45	109.2	2900	75
	5	162	45	136.5	2900	90
	6	162	45	163.8	2900	110
	7	162	45	191.1	2900	132
	8	162	45	218.4	2900	160
	9	162	45	245.7	2900	160

八、进口多级清水泵性能参数

型号	流量 (mз/h）	扬程 （m）	转速 （r/min）	效率 （%）	功率（KW）
					轴功率	电机功率
1.5QS-5×2	6	46	2950	38	2	3
1.5QS-5×3	6	69	2950	38	3	4
1.5QS-5×4	6	92	2950	38	4	5.5
1.5QS-5×5	6	115	2950	38	5	7.5
1.5QS-5×6	6	138	2950	38	6	7.5
1.5QS-5×7	6	161	2950	38	7	7.5
1.5QS-5×8	6	184	2950	38	8	11
1.5QS-5×9	6	207	2950	38	9	11
2QS-5×2	10	64	2950	39.6	4.4	7.5
2QS-5×3	10	96	2950	39.6	6.6	11.0
2QS-5×4	10	128	2950	39.6	8.8	15.0
2QS-5×5	10	160	2950	39.6	11.0	15.0
2QS-5×6	10	192	2950	39.6	13.2	18.5
2QS-5×7	10	224	2950	39.6	15.4	22.0
2QS-5×8	10	256	2950	39.6	17.6	30.0
2QS-5×9	10	288	2950	39.6	19.8	30.0
2.5QS-6×2	15	62	2950	43.7	5.8	11.0
	20	54	2950	47.4	6.2	11.0
2.5QS-6×3	15	93	2950	43.7	8.7	15.0
	20	81	2950	47.4	9.3	15.0
2.5QS-6×4	15	124	2950	43.7	11.6	22.0
	20	108	2950	47.4	12.4	22.0
2.5QS-6×5	15	155	2950	43.7	14.5	22.0
	20	135	2950	47.4	15.5	22.0
2.5QS-6×6	15	186	2950	43.7	17.4	30.0
	20	162	2950	47.4	18.6	30.0
2.5QS-6×7	15	217	2950	43.7	20.2	30.0
	20	189	2950	47.4	21.7	30.0
2.5QS-6×8	15	248	2950	43.7	23.2	37.0
	20	216	2950	47.4	24.8	37.0
2.5QS-6×9	15	279	2950	43.7	26.1	22
	20	243	2950	47.4	27.9	22
4QS-8×2	30	86	2950	51	13.8	30
	45	82	2950	60	16.8	30
	55	76	2950	62.5	18.1	30
4QS-8×3	30	129	2950	51	20.7	37
	45	123	2950	60	25.2	37
	55	114	2950	62.5	27.2	37
4QS-8×4	30	172	2950	51	27.6	55
	45	164	2950	60	27.6	55
	55	152	2950	62.5	36.2	55
4QS-8×5	30	215	2950	51	34.5	55
	45	205	2950	60	42.0	55
	55	190	2950	62.5	45.3	55
4QS-8×6	30	258	2950	51	41.4	75
	45	246	2950	60	50.4	75
	55	228	2950	62.5	54.1	75
4QS-8×7	30	301	2950	51	48.2	75
	45	287	2950	60	58.8	75
	55	266	2950	62.5	63.4	75
4QS-8×8	30	344	2950	51	55.0	100
	45	328	2950	60	67.0	100
	55	304	2950	62.5	73.0	100
4QS-8×9	30	387	2950	51	62.0	100
	45	369	2950	60	75.5	100
	55	342	2950	62.5	82.0	100
4QS-8×10	30	430	2950	51	69.0	-
	45	410	2950	60	84.0	-
	55	380	2950	62.5	91.0	-

九、进口多级清水泵结构说明

1.水泵为多级分段式，进出口分别在进水段和出水段上，均垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响很大，尤其是各个叶轮的出口与导翼进口之相对位置，每吸叶轮的吐出口中心必须对准导翼的中心，其中稍有偏差即将使水泵的流量减少，扬程降低，效率差，故在检修后装配时务必注意，若有偏差必须调整。

2.主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、，衡盘、尾盖进水段、中段、出水段盖均为铸铁制成，共同形成泵的工作室。

3.叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

4.轴为优质碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺时针方向旋转。

5.密封环为铸鉄制成，防止水泵中高压水漏回进水部分，分别固定在进水段与中段之中，为易损件，磨损后可用备件更换。

6.平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。平衡盘为耐磨铸铁制成，装在轴上，位于出7&段与尾盖之间，平衡轴向力。轴套为铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。

7.轴承是用单列向心球轴承，采用钙基黄油润滑。填料起密封作用，防止空气进入和大量液体漏出。

8.填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太松，以液体能一滴一滴地渗出为准。如果填料太紧，轴套容易发热同时耗费功率。填料太松，由于液体流失要降低水泵效率。

十、进口多级清水泵故障与排除

故 障	原 因	解决方法
1、水泵不吸水，压力表及真空表的指针剧烈跳动。	注入水泵的水不够，水管与仪表漏水。	再往泵内注入，拧紧堵塞漏气处。
2、水泵不吸水，真空表表示高度真空。	底阀没打开，或已经堵塞，吸水管阻力太大，吸水高度太高。	校正或更改底阀情况。或更改吸水管，降低吸水高度。
3、压力表有压力，然而水泵仍不出水。	出水管阻力太大，旋转方向不对，叶轮堵塞。水泵转数不够。	检查或縮短水管与检查电机。取下水管接头，清洗叶轮增加水泵轴的转数。
4、流量低于设计要求。	水泵堵塞。密封环磨损过多。转数不足。	清洗水泵及管子，更换密封环。增加水泵轴的转数。
5、水泵消耗的功率过大。	填料压盖太紧。填料函发热叶轮磨损。水泵供水量增加。	放松填料压盖。更换叶轮。增加出水管阻力来降低流量。
6、水泵内部声音反常水泵不上水。	流量太大，吸水管内阻力过大、在吸水处有空气渗入。所吸送液体温度过高。	增加出水管内阻力以减少流量，检查泵及水管。检查底阀，减小吸水高度，堵塞漏气处，降低吸水高度。
7、水泵震动。	泵轴与电机不在同一中心线上， 或泵轴承弯曲。	把水泵和电机的轴中心线对准。
8、轴承过热。	没有油，水泵与电机轴不在同一中心线上。	加油。把轴中心线对准，检查或清洗轴承体。
