进口角式截止阀 波纹管密封

一、进口角式截止阀选型阐述

产品名称：	进口角式截止阀	产品型号：	NCGV15
公称通径：	1/4"~20"	驱动方式：	手动
连接形式：	法兰、焊接
公称压力：	10Psi~10000Psi	密封性能：	零泄露
适用温度：	-40℃~+325℃	定制温度：	≤800℃
适用介质：	气体、蒸汽等	结构形式：	波纹管、截止型
阀体材质：	WCB SS304	功能作用：	截止、开关
适用场所	蒸汽管道、气体管路、液体、腐蚀性液体
测试压力	1.5倍的最大工作压力	生产厂家	美国NICO尼科工业

二、进口角式截止阀介绍

美国尼科NICO进口角式截止阀是截止阀的一类，他的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。进出口呈90度直角，或呈Y型结构，阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）

角式波纹管截止阀采用双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全，并符合国际密封标准。角式波纹管截止阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。

三、进口角式截止阀设计标准

制造标准：DIN3356
结构标准：DIN3202
法兰标准：DIN2543-2545
对焊口标准：DIN3239
实验标准：DIN3230
Manufacture:DIN3356
Face ToFace:DIN3202
Flange:DIN2543-2545
Butt-welding:DIN3239
Test:DIN3230

四、进口角式截止阀产品特点

1、暗杆波纹管截止阀产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、可满足各种工程需要。

双层波纹管	维修方便
波纹管密封阀杆	双重密封
位置指示	无升降手轮

1、无泄漏损失--节能并保护环境。
2、德标暗杆波纹管截止阀操作简单--无升降手轮和位置指示("+" "-")，使操作更直观；同时阀帽上带有锁紧螺母，可将阀门开度固定在某一位置。
3、波纹管截止阀使用寿命长--所有的零泄漏都采用双层波纹管密封结构设计，在操作时不会产生任何故障，波纹管疲劳寿命达15000次，符合最新国际标准。若波纹管不幸失效，阀盖上的填料密封可提供二次密封防止泄漏。
4、无需维护--波纹管密封结构不仅杜绝了泄漏现象，而且无需维护，如需更换内部件，也非常简单、快速，所有的垫片都不含石棉成份。
5、完全符合欧洲压力设备指令97/23/EC。
6、德标暗杆波纹管截止阀坚固耐用--此产品不受振动影响，可工作于广泛的压力和温度范围。带有节流阀芯的零泄漏截止阀可以手动的对系统内的压力和流量进行粗略简单的控制，也可替代旁路阀门进行粗略简单的控制。
7、全不锈钢材质的型号一般用于腐蚀环境，阀帽上自带有加脂接头，可对阀杆和轴套进行润滑。
8、所有型号的零泄漏截止阀在相应手轮转动情况下的Kv值测试标准符合EN60534-2-3。

五、进口角式截止阀产品用途

工业	电站
废气净化厂	天然气
真空装置	氨
热水	冷冻系统
加热设备	蒸汽系统

六、进口角式截止阀主要零部件材料表

NO.	部件	材料及代号
1	阀体	GS-C25、GGG-40、1.4401
2	阀座	1.4301、Stelllte
3	阀瓣	1.4021、1.4401
4	轴销	1.4301、1.4401
5	波纹管组件	1.4301、1.4401
6	阀杆	1.4021、1.4401
7	垫片	柔性石墨+不锈钢
8	阀盖	GS-C25、GGG-40、1.4401
9	六角螺母	ASTMA194-2H、A194-8
10	双头螺栓	ASTMA193-B7、A193-B8
11	填料	柔性石墨
12	压套	1C25、1.4401
13	定位片	1c25
14	阀母	铜合金、D2、BL2
15	手轮	WCB
16	并帽	1C45

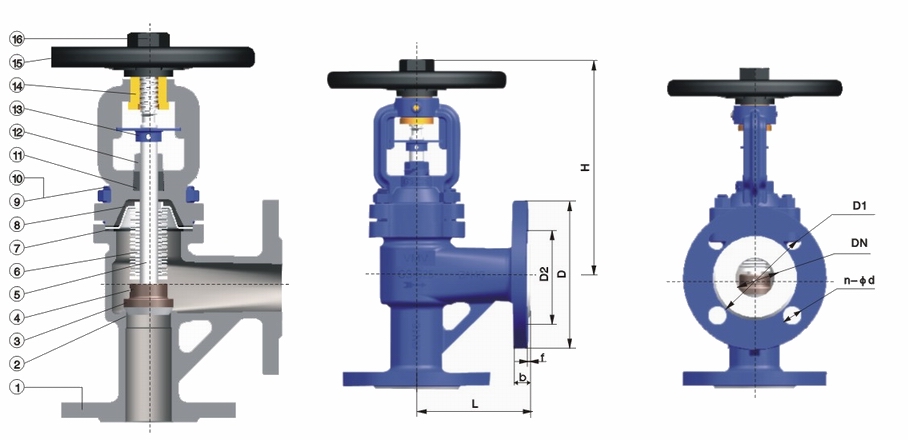

七、进口角式截止阀外形结构图

八、进口角式截止阀主要外形尺寸PN16

口径 DN	主要连接尺寸PN16
	L	D	D1	D2	b	f	H	n-Φd
15	90	95	65	45	16	2	175	4-14
20	95	105	75	58	18	2	175	4-14
25	100	115	85	68	18	2	191	4-14
32	105	140	100	78	18	2	192	4-18
40	115	150	110	88	18	3	222	4-18
50	125	165	125	102	20	3	230	4-18
65	145	185	145	122	20	3	261	4-18
80	155	200	160	138	20	3	295	8-18
100	175	220	180	158	20	3	363	8-18
125	200	250	210	188	22	3	390	8-18
150	225	285	240	218	22	3	434	8-22
200	275	340	295	268	24	3	492	12-22
250	325	405	355	320	26	3	629	12-26
300	375	460	410	378	28	4	893	16-26
350	425	520	470	438	30	4	1060	16-26

九、进口角式截止阀主要外形尺寸PN25

口径 DN	主要连接尺寸PN25
	L	D	D1	D2	b	f	H	n-Φd
15	90	95	65	45	16	2	175	4-14
20	95	105	75	58	18	2	175	4-14
25	100	115	85	68	18	2	191	4-14
32	105	140	100	78	18	2	192	4-18
40	115	150	110	88	18	3	222	4-18
50	125	165	125	102	20	3	230	4-18
65	145	185	145	122	22	3	261	8-18
80	155	200	160	138	24	3	295	8-18
100	175	235	190	162	24	3	363	8-22
125	200	270	220	188	26	3	390	8-26
150	225	300	250	218	28	3	434	8-26
200	275	360	310	278	30	3	492	12-26
250	325	425	370	335	32	3	629	12-30
300	375	485	430	395	34	4	893	16-30
350	425	555	490	450	38	4	1060	16-33

十、进口角式截止阀主要外形尺寸PN40

口径 DN	主要连接尺寸PN40
	L	D	D1	D2	b	f	H	n-Φd
15	90	95	65	45	16	2	175	4-14
20	95	105	75	58	18	2	175	4-14
25	100	115	85	68	18	2	191	4-14
32	105	140	100	78	18	2	192	4-18
40	115	150	110	88	18	3	222	4-18
50	125	165	125	102	20	3	230	4-18
65	145	185	145	122	22	3	261	8-18
80	155	200	160	138	24	3	295	8-18
100	175	235	190	162	24	3	363	8-22
125	200	270	220	188	26	3	390	8-26
150	225	300	250	218	28	3	434	8-26
200	275	375	320	285	34	3	492	12-30
250	325	450	385	345	38	3	629	12-33
300	375	515	450	410	42	4	893	16-33
350	425	580	510	465	46	4	1060	16-36
