进口直流式截止阀

产品说明

J45H直流式截止阀@德国NOOK诺克的阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。主要用来按通或截断管路中的介质，一般不用于调节流量，适用的压力、温度范围很大。结构较简单，制造与维修都很方便，密封面不易磨损、擦伤，密封性较好，寿命较长，启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水，煤气，电力，冶金，石油，化工，轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭。

主要技术参数

型号	公称压力MPa		1.6
J45Y-16C J45H-16C	试验压力MPa	壳体	2.4
		密封	1.6
	工作温度		-30～180℃
	使用介质		水

主要零件材料

型号	阀杆、阀盖	灰铸铁	灰铸铜
J45Y-16C J45H-16C	阀杆、阀瓣	碳钢
	阀杆螺母	铜
	填料	石墨石棉盘根

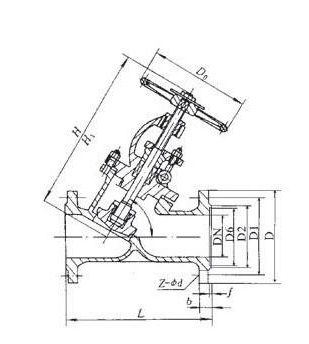

外形结构图

主要外形尺寸

口径 DN(mm)	尺   寸(mm)
	L	D	H	H1	D0
20	150	105	195	215	90
25	160	115	265	290	100
32	180	135	290	320	120
40	200	145	315	355	140
50	230	160	325	365	160
65	290	180	350	385	180
80	310	195	445	510	220
100	350	215	460	540	240
125	400	245	530	615	280
150	480	280	600	685	320
200	600	335	-	-	-
