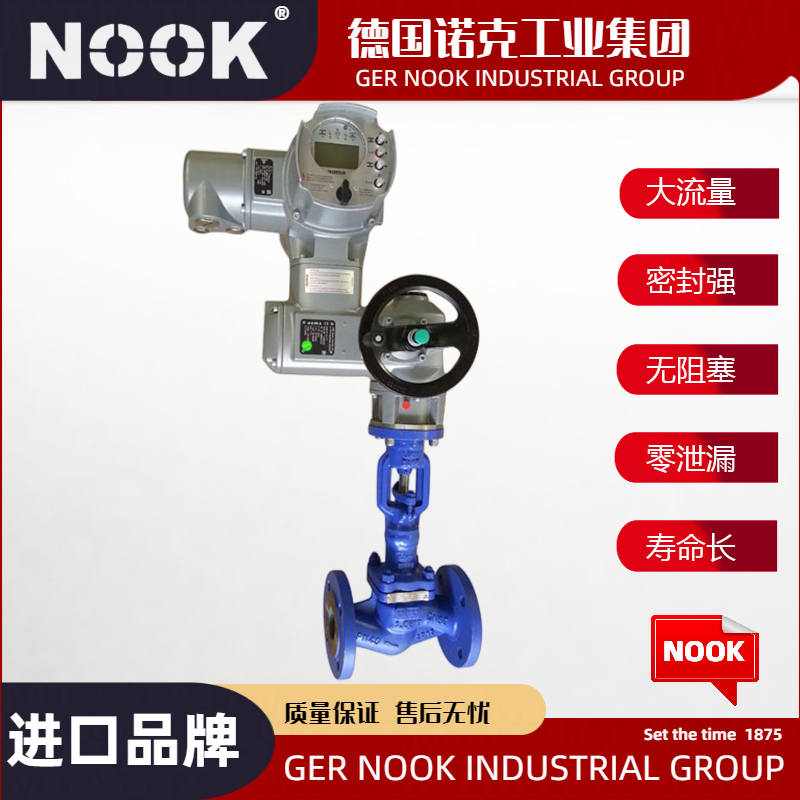

进口防爆电动截止阀

产品说明

J941H防爆电动截止阀@德国NOOK诺克由防爆电动执行机构和截止阀两部分组成。启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。能适用于各种压力、温度及介质工况。阀在管路中主要用来做切断、分配和改变介质的流动方向，一般不做调节使用，因为调节时不平衡力太大，对阀芯的冲蚀比较厉害。

产品特点

1、结构简单，制造和维修比较方便。
2、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
3、适合作为自动化切断介质使用。
4、密封性好，密封面间磨擦力小，寿命较长。
5、阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作。
6、阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、电动执行器方便操作。

应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材 料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标 志		GB/T12220
供 货		JB/T7928

主要零件材料及主要用途

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、 碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、 尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

外形结构图

主要外形尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935	238
