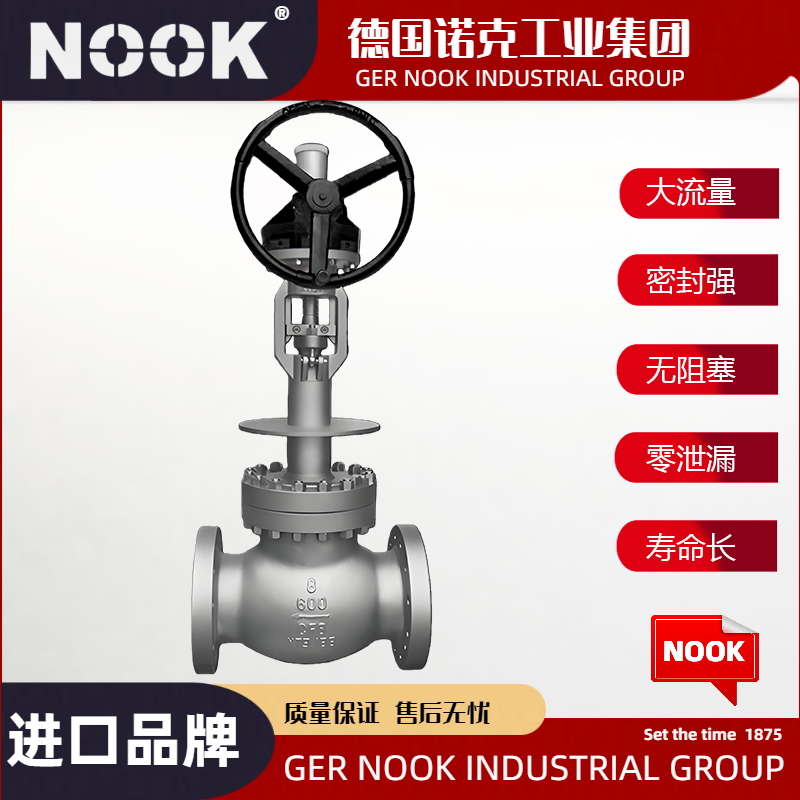

进口美标低温截止阀

产品说明

DJ41Y美标低温截止阀@德国NOOK诺克适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

设计制造

1、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3、阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
5、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。

执行标准

项目	结构长度	法兰标准
标准	ANSI B16.10	ANSI B16.5

零件材料

零件名称	阀体、阀盖	阀杆、阀瓣	填料	支架
材料	A352-LCB、 A352-LC3、 A351-CF8	A182-F304	聚四氟乙烯	A216-WCB

性能规范

型号	公称压力 PN	常温试验压力			低温密封试验压力（MPa）	工作温度及适用介质
		壳体	密封	上密封
DJ44Y-150（Lb）	150	3.0	0.6	2.2	0.6	-46℃，氨、液氮、丙烷	-101℃乙烯、而氧化碳	-196℃甲烷、液化天然气
DJ44Y-300（Lb）	300	7.5	0.6	5.5	0.6
DJ44Y-600（Lb）	600	15.0	0.6	11.0	0.6

外形结构图

主要外形尺寸

公称压力（Class）	公称通径 NPS		L	H
	in	mm		-46℃	-101℃	-196℃
DJ41Y-150Lb
150	2	50	203	110	130	170
	3	80	241	120	150	190
	4	100	292	130	160	200
	5	125	356	130	160	200
	6	150	406	140	170	220
	8	200	495	140	170	220
DJ41Y-300Lb
300	2	50	267	414	130	170
	3	80	292	466	150	190
	4	100	318	466	160	200
	6	150	356	528	170	220
	8	200	445	678	170	220
DJ41Y-600Lb
600	2	50	292	110	130	170
	3	80	356	120	150	190
	4	100	432	130	160	200
	5	125	508	130	160	200
	6	150	559	140	170	220
	8	200	660	140	170	220
