进口高压平衡角式截止阀

产品说明

J47Y、J67Y高压平衡角式截止阀@德国NOOK诺克参考API及有关标准优化设计而成，结构新颖，阀瓣有数个孔和上腔相通，达到上下压力自平衡。采用复合填料，密封可靠，磨擦力小。密封采用活阀座结构。堆焊硬质合金。阀门可安装在水平或垂直的管道上。

产品特点

参考API及有关标准化设计而成，结构新颖。
阀瓣有数个孔和上腔相通，达到上下压力自平衡。
采用复合填料，密封可靠。
密封采用活阀座结构，堆焊硬质合金。
阀门可安装在水平和垂直的管道上。

设计标准

法兰标准：GB12235-1994、GB/T9113-2000。
结构长度：GB/T15188.1-1994、GB/T12221-1989
阀门试验：GB/T13927-1992。

性能参数

技术参数		压力等级（MPa）
		16.0	20.0	25.0	32.0	35.0	40.0
公称压力（MPa）		16.0	20.0	25.0	32.0	35.0	40.0
试验压力（MPa）	强度	24.0	30.0	37.5	48	52.5	60
	密封	17.6	22	27.5	35.2	38.5	44
适用介质		水、油品、天然气等
工作温度		-29～120℃

L/J47Y平衡角式截止阀外形结构图

L/J47Y平衡角式截止阀外形尺寸

公称压力（MPa）	公称通径（mm）	尺寸（mm）
		DO	P	D1	D	L	b	Z-d	H	W
16.0 20.0	25	22	50.80	101.5	150	210	35	4-26	243	220
	32	28	60.32	111	160	260	35	4-26	299	300
	40	35	68.28	124	180	305	38	4-30	332	300
	50	47	95.25	165	215	300	42	8-26	367	320
	65	57	107.95	190.5	245	330	48	8-30	383	320
25.0 35.0	25	22	50.80	101.5	150	210	35	4-26	243	220
	32	28	60.32	111	160	260	35	4-26	299	300
	40	35	69.28	124	180	305	38	4-30	332	300
	50	47	95.25	165	215	300	44	8-26	367	320
	65	57	107.95	190.5	245	330	50	8-30	383	320

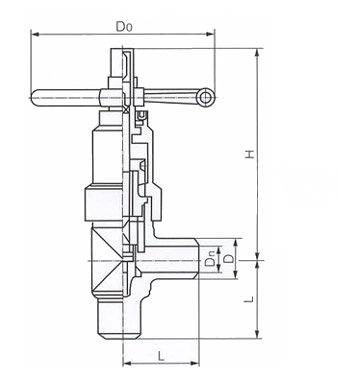

L/J67Y平衡角式截止阀外形结构图

L/J67Y平衡角式截止阀连接尺寸

公称压PN（MPa）	公称通径DN（mm）	外形尺寸（mm）
		L	H	Dn	D	D0
16 20	25	108	310	23	42	200
	32	1 14	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	3 95	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	57 5	135	192	550
25 35 45	25	108	310	23	42	200
	32	114	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	395	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	575	135	192	550
