进口液压截止阀

产品说明

YJF液压截止阀@德国NOOK诺克专为液压系统设计制造的，其阀芯为液压平衡式，开启力小，密封可靠、体积小，本产品有管式、法兰式、板式等连接形式，广泛使用于液压系统管理，集成油路等。
图形符号

型号说明

① 产品代号：YJF高压截止阀
② 连接形式：L-管式、F-法兰式、B-板式
③ 公称通径：10、15、20、25、32、40、50mm
④ 压力等级：H-32MPa

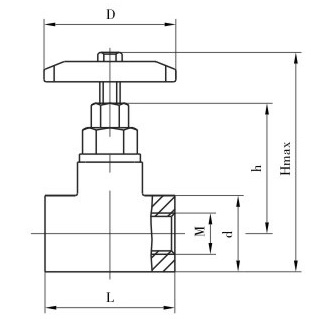

YJF-L内螺纹外形结构图



主要外形尺寸

型号	Hmax	h	L	D	d	M
YJF-L10H	116.5	74	90	Ф100	□42	M18×1.5
YJF-L15H	116.5	74	90	Ф100	□42	M22×1.5
YJF-L20H	202	100	120	Ф120	Ф60	M27×2
YJF-L25H	220	93	135	Ф120	Ф70	M33×2
YJF-L32H	241	113	150	Ф160	Ф70	M42×2

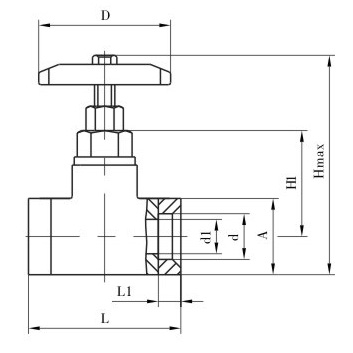

YJF-F法兰式外形结构图



主要外形尺寸

型号	Hmax	H1	L	L1	d1	d	D	A×A
YJF-F10H	162.5	74	120	10	Ф12.5	Ф18.5	100	54×54
YJF-F15H	181.5	82	132	11	Ф16	Ф22.5	120	54×54
YJF-F20H	202	100	140	12	Ф20	Ф28.5	120	58×58
YJF-F25H	220	93	185	13	Ф25	Ф34.5	120	68×68
YJF-F32H	241	113	204	16	Ф32	Ф43.5	160	76×76
YJF-F40H	280	120	230	18	Ф38	Ф51	180	92×92
YJF-F50H	318.5	138	245	20	Ф48	Ф61	200	100×100

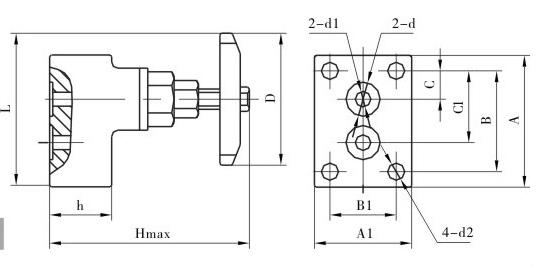

YJF-FB板式外形结构图



主要外形尺寸

型号	Hmax	L	D	h	A	A1	B	B1	C	C1	d	d1	d2
YJF-FB10H	113	106.5	Ф100	40	85	70	65	50	18.5	46.5	Ф22	Ф10	Ф11
YJF-FB20H	197	130	Ф120	70	113	97	81	65	22.2	68.5	Ф35	Ф20	Ф17
YJF-FB25H	225	135	Ф120	75	117	112	85	85	24	72	Ф40	Ф25	Ф17
YJF-FB32H	246	160	Ф160	80	127	127	92	92	20.6	71.4	Ф45	Ф30	Ф21

专为液压系统设计制造的，其阀芯为液压平衡式，开启力小，密封可靠、体积小，本产品有管式、法兰式、板式等连接形式，广泛使用于液压系统管理，集成油路等。
图形符号

型号说明

① 产品代号：YJF高压截止阀
② 连接形式：L-管式、F-法兰式、B-板式
③ 公称通径：10、15、20、25、32、40、50mm
④ 压力等级：H-32MPa

YJF-L内螺纹外形结构图



主要外形尺寸

型号	Hmax	h	L	D	d	M
YJF-L10H	116.5	74	90	Ф100	□42	M18×1.5
YJF-L15H	116.5	74	90	Ф100	□42	M22×1.5
YJF-L20H	202	100	120	Ф120	Ф60	M27×2
YJF-L25H	220	93	135	Ф120	Ф70	M33×2
YJF-L32H	241	113	150	Ф160	Ф70	M42×2

YJF-F法兰式外形结构图



主要外形尺寸

型号	Hmax	H1	L	L1	d1	d	D	A×A
YJF-F10H	162.5	74	120	10	Ф12.5	Ф18.5	100	54×54
YJF-F15H	181.5	82	132	11	Ф16	Ф22.5	120	54×54
YJF-F20H	202	100	140	12	Ф20	Ф28.5	120	58×58
YJF-F25H	220	93	185	13	Ф25	Ф34.5	120	68×68
YJF-F32H	241	113	204	16	Ф32	Ф43.5	160	76×76
YJF-F40H	280	120	230	18	Ф38	Ф51	180	92×92
YJF-F50H	318.5	138	245	20	Ф48	Ф61	200	100×100

YJF-FB板式外形结构图



主要外形尺寸

型号	Hmax	L	D	h	A	A1	B	B1	C	C1	d	d1	d2
YJF-FB10H	113	106.5	Ф100	40	85	70	65	50	18.5	46.5	Ф22	Ф10	Ф11
YJF-FB20H	197	130	Ф120	70	113	97	81	65	22.2	68.5	Ф35	Ф20	Ф17
YJF-FB25H	225	135	Ф120	75	117	112	85	85	24	72	Ф40	Ф25	Ф17
YJF-FB32H	246	160	Ф160	80	127	127	92	92	20.6	71.4	Ф45	Ф30	Ф21
