进口JJM1压力表截止阀

产品说明

JJM8/JJM1压力表截止阀@德国NOOK诺克密封性良好，一般用于较小流量，适用于较高压力的气体或液体（如蒸汽、油品）介质的密封。使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。广泛用于石油、化工、电厂、冶金等行业。

主要零件材料

零件名称	阀体、阀盖、螺栓	阀杆、阀瓣、密封圈	填料	垫片	手轮
JJM8 160P DN3-50	铬镍不锈钢	不锈钢	聚四氟乙稀、柔性石墨	橡胶石棉板	优质碳钢

主要性能规范

型号	公称压力(MPa)	试验压力(MPa)			工作压力(MPa)	工作温度(℃)	适用介质
		壳体 (MPa)	密封 (液)	密封 (气)
JJM8-160P	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油气水、酸、蒸汽、油品等
						C≤425℃

外形结构图



主要外型及连接尺寸

型号	公称直径(mm)	尺寸							重量(Kg)
		L	L1	Do	H	H1	M1	M2
JJM8-160		116	85	65	116	128	M20×1.5左	M20×1.5右	1.0

主要零部件材料

零件名称	阀体、阀盖、螺栓	阀杆、阀瓣、密封圈	填料	垫片	手轮
JJM1-160-DN3-50	铬镍不锈钢	不锈钢	聚四氟乙稀、柔性石墨	橡胶石棉板	优质碳钢

主要性能规范

型号	公称压力(MPa)	试验压力(MPa)			工作压力 (MPa)	工作温度 (℃)	适用介质
		壳体 (MPa)	密封 (液)	密封 (气)
JJM1-160	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油气水、酸、蒸汽、油品等
						C≤425℃

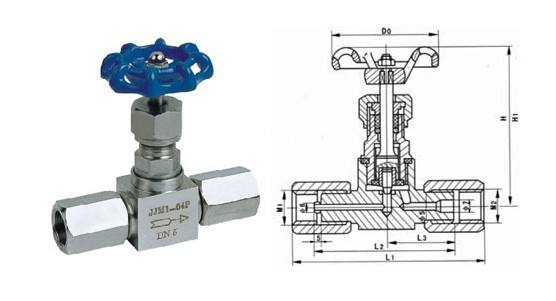

外形结构图



主要外型及连接尺寸

型号	公称直径(mm)	尺寸								重量 (Kg)
		L1	Do	L2	H	H1	L3	M1	M2
JJM1-160		116	65	85	98	105	40	M20×1.5左	M20×1.5	1.0
									G1/2′右
