进口针型截止阀

产品说明

J11W/J21W针型截止阀@德国NOOK诺克密封性良好，一般用于较小流量，适用于较高压力的气体或液体（如蒸汽、油品）介质的密封。使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。广泛用于石油、化工、电厂、冶金等行业。

J11W内螺纹针型截止阀

主要零部件材料

零件名称	阀杆、阀盖	阀杆、阀瓣	填料
J11W-16P	铬镍不锈钢	铬镍不锈钢	聚四乙氟乙稀、柔性石墨
J11W-160、J13W-40	优质碳钢	优质碳钢

主要性能规范

型号	公称压力 (MPa)	试验压力(MPa)			工作压力(MPa)	工作温度 (℃)	适用介质
		壳体	密封(液)	密封(气)
J11W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油气水、酸、蒸汽、油品等
J11W40P	4.0	6.0	4.4	0.6	4.0
J11W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J11W-320P	32.0	48.0	35.2	0.6	32.0

外形结构图

主要外型及连接尺寸

公称直径DN(mm)	管螺纹	尺寸					重量(Kg)
		Do	L	H	H1	d
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

J21W外螺纹针型截止阀

 主要零部件材料

零件名称	阀杆、阀盖	阀杆、阀瓣	填料
J21W-16P	铬镍不锈钢	铬镍不锈钢	聚四氟乙稀、柔性石墨
J21W-160	优质碳钢	铬不锈钢

主要性能规范

型号	公称压力(MPa)	试验压力(MPa)			工作压力(MPa)	工作温度(℃)	适用介质
		壳体(MPa)	密封	密封(气)
J21W -16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油气水、酸、蒸汽、油品等
J21W 40P	4.0	6.0	4.4	0.6	4.0
J21W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J21W -320P	32.0	48.0	35.2	0.6	32.0

外形结构图

主要外型及连接尺寸

公称直径(mm)	尺寸							重量(Kg)
	Do	D1	D2	L	H1	H2	M
6	65	14	6	140	96	106	20×1.5	0.9
10	80	18	10	160	115	125	24×1.5	1.18
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	220	156	166	36×2	3.5
25	140	33	22	230	169	180	39×2	4.3

J61Y焊接式针型截止阀

主要零件材料

零件名称	阀杆、阀盖、螺栓	阀杆、阀瓣密封圈	填料	垫片	手柄
J61Y-170V	铬镍不锈钢	不锈钢	聚四氧乙稀、柔性石墨PTEF	橡胶石棉板	优质碳钢

主要性能规范

型号 Type	公称压力 (MPa)	试验压力PS(MPs)			工作压力(MPa)	工作温度(℃)	适用介质
		壳体Shell	密封 （液）	密封 （气）Seal
J61Y-170V	24.0	7.0	17.6	0.6	17.0	V≤570℃	电站、石油气、水、油品等
FJ61Y-160p	24.0	16.0	17.6	0.6	16.0	P≤200℃
T61Y-320	24.0	16.0	17.6	0.6	16.0	C≤200℃
	24.0	16.0	17.6	0.6	16.0	C≤200℃

外形结构图

主要外型及连接尺寸

公称直径(mm)	尺寸(mm)					重量(Kg)
	Do	L	H	H1	D
6	80	100	100	110	8	1.20
10	80	120	100	110	8	1.50
15	100	130	120	130	12	1.70
20	120	145	150	165	15	2.60
25	140	170	165	190	18	4.30

J91W卡套针型截止阀

J91W卡套针型阀主要零件材料

序号NO.	零件名称Part name	材质Material
1	卡套 Ferrule & Ferrule Set	20# A105 SS304 SS304L SS316 SS316L
2	连接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
3	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
4	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE RTFE
5	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
6	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
7	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
8	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
9	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
10	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
12	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

外形结构图

主要连接尺寸

ITEM NO.	D0	L	H	D1
J91W/H-1	ø8	80	92	ø70
J91W/H-2	ø10	89	95	ø70
J91W/H-3	ø12	92	98	ø70
J91W/H-4	ø14	95	101	ø70
J91W/H-5	ø18	100	113	ø80

外形结构图

主要连接尺寸

ITEM NO.	D0	L	H	D1
J94W/H-1	ø8	38	92	ø70
J94W/H-2	ø10	38	92	ø70
J94W/H-3	ø12	39	92	ø70
J94W/H-4	ø14	40	94	ø70
J94W/H-5	ø18	42	100	ø80

JJM8压力表针型截止阀

主要零件材料

零件名称	阀体、阀盖、螺栓	阀杆、阀瓣、密封圈	填料	垫片	手轮
JJM8 160P DN3-50	铬镍不锈钢	不锈钢	聚四氟乙稀、柔性石墨	橡胶石棉板	优质碳钢

主要性能规范

型号	公称压力(MPa)	试验压力(MPa)			工作压力(MPa)	工作温度(℃)	适用介质
		壳体 (MPa)	密封 (液)	密封 (气)
JJM8-160P	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油气水、酸、蒸汽、油品等
						C≤425℃

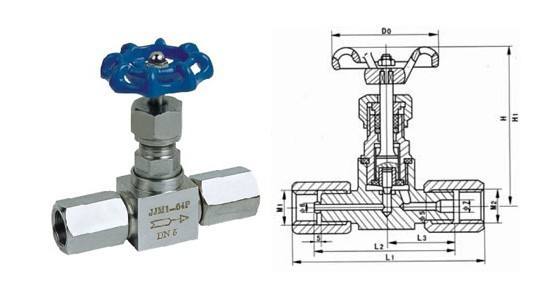

外形结构图

主要外型及连接尺寸

型号	公称直径(mm)	尺寸							重量(Kg)
		L	L1	Do	H	H1	M1	M2
JJM8-160		116	85	65	116	128	M20×1.5左	M20×1.5右	1.0

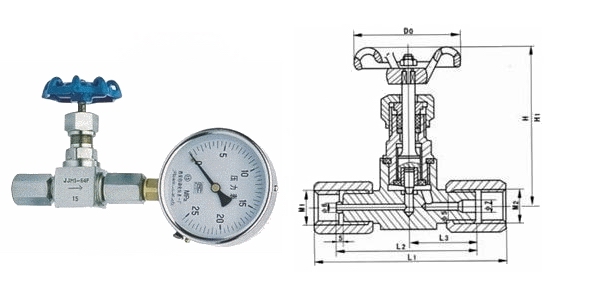

JJM1压力表针型截止阀

主要零部件材料

零件名称	阀体、阀盖、螺栓	阀杆、阀瓣、密封圈	填料	垫片	手轮
JJM1-160-DN3-50	铬镍不锈钢	不锈钢	聚四氟乙稀、柔性石墨	橡胶石棉板	优质碳钢

主要性能规范

型号	公称压力(MPa)	试验压力(MPa)			工作压力 (MPa)	工作温度 (℃)	适用介质
		壳体 (MPa)	密封 (液)	密封 (气)
JJM1-160	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油气水、酸、蒸汽、油品等
						C≤425℃

外形结构图

主要外型及连接尺寸

型号	公称直径(mm)	尺寸								重量 (Kg)
		L1	Do	L2	H	H1	L3	M1	M2
JJM1-160		116	65	85	98	105	40	M20×1.5左	M20×1.5	1.0
									G1/2′右
