进口摆线齿轮泵

一、进口摆线齿轮泵产品概述

美国尼科NICO进口摆线齿轮泵是一种容积式内啮合齿轮泵，其内齿轮（即外转子）为圆弧齿形，外齿轮（即内转子）为短幅外摆线的新型齿轮泵。 摆线齿轮泵的主要工作元件是一对内啮合摆线齿轮（即内外转子），借助内外转子在泵壳内绕平行轴做同方向旋转产生相对运动（齿数差一），使内外转子与泵体、泵盖之间形成的密封油腔不断发生变化，内外转子把容积室分隔成几个封闭的包液腔，在啮合过程中，包液腔的容积不断发生变化，当包液腔由小逐渐变大时，形成局部真空，在大气压作用下，油液经吸油管进入油泵吸油腔，填满包液腔，当包液腔达到最大容积位置后，由大逐渐变小，油液被挤压形成油压，并被带到压油腔，完成泵油过程。由于该泵结构简单、噪音低、输油平稳、自吸性能好的高转速特性，因而在低压液压系统中被广泛采用，可作为动力泵或润滑泵各冷却泵，本泵适用于输送各种油类。

二、进口摆线齿轮泵选型参数

公称通径：3/8"～25mm

流量范围：4-125m³/h

扬程范围：1～20m

功率范围：0.55-130kw

转速范围：1500r/min

温度范围：-28℃～120℃

工作压力：1.6Mpa-4Mpa

泵体材质：WCB、304、316、316L

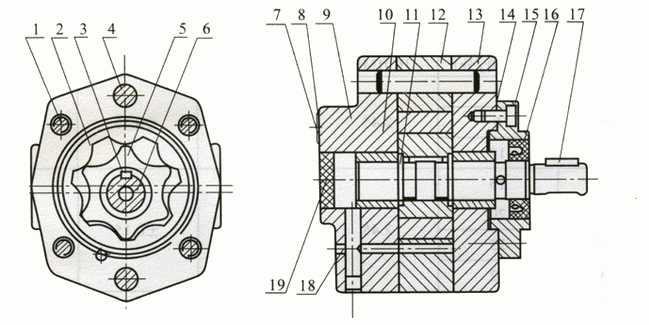

三、进口摆线齿轮泵结构图

四、进口摆线齿轮泵主要配件表

１、螺钉	２外转子	３平键	４圆柱销	５内转子	６转子轴	７铆钉	８标牌	９后盖
10轴承	11挡圈	12泵体	13前盖	14螺钉	15法兰	16密封环	17平键	18塞子	19压盖

五、进口摆线齿轮泵性能参数

型号	流量 L/min	压力 Mpa	转速 r/min	压力振摆 Mpa	容积效率 （％）	口径 inch	功率/转速
BX-4BXG	4	2.45	1500	±0.15	≥80	Z3/8"	0.25/1450
BX-6BXG	6						0.37/1450
BX-10BXG	10						0.55/1450
BX-16BXG	16	2.45	1500	±0.15	≥90	Z3/4"	1.1/1450
BX-20BXG	20						1.1/1450
BX-25BXG	25						1.5/1450
BX-32BXG	32						1.5/1450
BX-40BXG	40	2.45	1500	±0.15	≥90		2.2/1450
BX-50BXG	50						3/1450
BX-63BXG	63						4/1450
BX-80BXG	80	2.45	1500	±0.15	≥90	Z1"	5.5/1450
BX-100BXG	100						5.5/1450
BX-125BXG	125						7.5/1450

六、进口摆线齿轮泵性能参数

型号	额定容量 h/min	额定压力 Pa	额定转速 min	压力脉动 Pa	容积效率 ηv%	驱动功率 w
BX-B4	4	2.5	1500	±0.15	≤80	0.55
BX-B6	6
BX-B10	10
BX-B16	16				≤90	1.1
BX-B20	20
BX-B25	25					1.5
BX-B32	32
BX-B40	40					2.2
BX-B50	50
BX-B63	63					3
BX-B80	80					4
BX-B100	100
BX-B125	125					5.50

七、进口摆线齿轮泵性能参数

型号	A	B	E	F	H	L	D(f8)	d(h7)	a	B	M	K1	K2
BX-B4	50	75	25	30	92	94	a35	a12	a50	4	M6	Z2/4"
BX-B6	55					99
BX-B10	64					108
BX-B16	72	95	30	35	117	127	a50	a16	a65	5	M8	Z2/4"
BX-B20	76					131
BX-B25	81					136
BX-B32	88					143
BX-B40	85	115	32	37	134	144	a55	a22	a80	6	M8	Z2/4"
BX-B50	90					149
BX-B63	97					156
BX1-B63												Z1"	Z2/4"
BX2-B63												Z1"	Z1"
BX-B80	102	135	40	46	154	175	a70	a30	a95	8	M8	Z1"
BX-B100	109					182
BX-B125	118					191
BX1-B125												Z2/4"	Z1"
BX2-B125												Z2/4"	Z2/4"

八、进口摆线齿轮泵使用维护说明

1、产品用途

本系列齿轮泵适用于低压液压系统中，用以输送粘度为1～8°矿物油，油温在10℃～60℃，如液压油、机械油、燃料油，转速1450转/分，应用于机床、液压机械、工程机械的液压系统，作为系统的动力源，也可用于稀油站、冶金、矿山、石油、化工、纺织机械等设备中作输油泵、润滑泵、增加泵、燃油泵用，作润滑泵用时或特殊条件下，也可以在100-1000转/的低转速状态下使用。

2、结构特性

2.1进口摆线齿轮泵主要有泵体、齿轮、前盖、后盖、轴承、骨架油封等零部件组成。

2.2泵体、前、后盖选用HT250灰铸铁，齿轮采用优质粉末冶金，泵轴选用40Cr结合钢淬硬处理，轴承选用SF-1无油润滑轴承或滚针轴承，密封采用双唇丁睛橡胶(注油液温度在60℃-200℃时或输送介质有腐蚀性时，订货时说明)，使齿轮泵工作性能稳定耐磨损，寿命长。

3、泵的特点

3.1体积小，重量轻，结构简单，价格低，工作可靠。

3.2具有很好的自吸性，开机时无需灌油，次使用也不需灌油。

3.3外泄漏摆线齿轮泵，可作双向泵用，进油口和出油口随轴的旋转方向改变而改变，内泄漏泵不可以，只能作单向旋转。

3.4安装、使用、维护方便。

3.5如改制成内泄漏填料密封齿轮泵可以输送胶水，油漆，涂料等有腐蚀性的价质。

3.6低转速状态下，更加适合输送重油、高粘度液体。

4、安装、操作及注意事项

4.1安装

a泵轴如与电机联接，应采用弹性联轴器，同心度应在0.1mm以内，用手旋转联轴器不得有过紧或轻重不均的现象。

b泵轴如与孔联接，泵轴与孔的配合间隙应在0.02-0.03mm之间不许强行敲打，以免使泵轴卡死。

c泵的进油管径不得小于或大于泵的进口直径，进油管设计要尽可能短，弯路尽量少，出油管径不得小于进油管径的3/4。管道安装前应将内壁用高压油清洗干净，不得存在硬颗粒杂物，进油管应安装过滤器，过滤器的流量应是泵流量的二倍，进油管路部分的所有接头密封要可靠，不得漏气。

4.2操作

a点动电机，确认泵油的旋转方向是否与标牌上箭头指向相同。

b开机运转后应检查泵进出口压力在泵的规定使用压力范围内。

c观察泵在运转过程中是否有异常声音或过热现象，如有要停机检查。

4.3注意事项

a本系列泵不适用于输送高度挥发或闪点低的液体，如酒精、苯等。

b本系列外泄漏齿轮泵可以反转其进油口和出油口位置将随旋转方向改变而改变，本系列内泄漏齿轮泵则不可以反转，用户需要反转泵时，(外泄漏)或(内泄漏)。

九、进口摆线齿轮泵故障与排除

现象	产生原因	排除方法
不出油或出油少
	1、吸油液面过低	1、加油使液面升到规定高度
	2、滤油器堵塞或过小	2、清洗滤油器或更换大流量滤油器
	3、油温过低，粘度大	3、预热油液
没有压力，压力升不高	1、溢流阀调得过低	1、重新调整溢流阀
	2、油液温度升高，粘度低或液体本身粘度低	2、降低油温或证做间隙小的齿轮泵
	3、吸油管漏气	3、检查吸油管
	4、泵内零件磨损严重	4、更新新泵
骨架油封漏洞	1、电机转向接反（指内泄漏泵）	1、调整转向
	2、油箱液面距齿轮泵平面高度过高	2、降低液面或重新订做填料密封齿轮泵
有噪音或振动	1、泵轴与电机轴不同心	1、重新调整
	2、吸油管或滤油器堵塞	2、清降堵塞物
	3、吸油管漏气，油液有气泡	3、检查吸油管道
	4、吸油管过小或过长	4、重新调整
	5、紧固件松动	5、检查拧紧
电动机过热	1、输出压力过高	1、调低压力
	2、液体温度低，粘度大或液体本身粘度大	2、预热油液或降低电机转速
