进口日标闸阀

产品说明

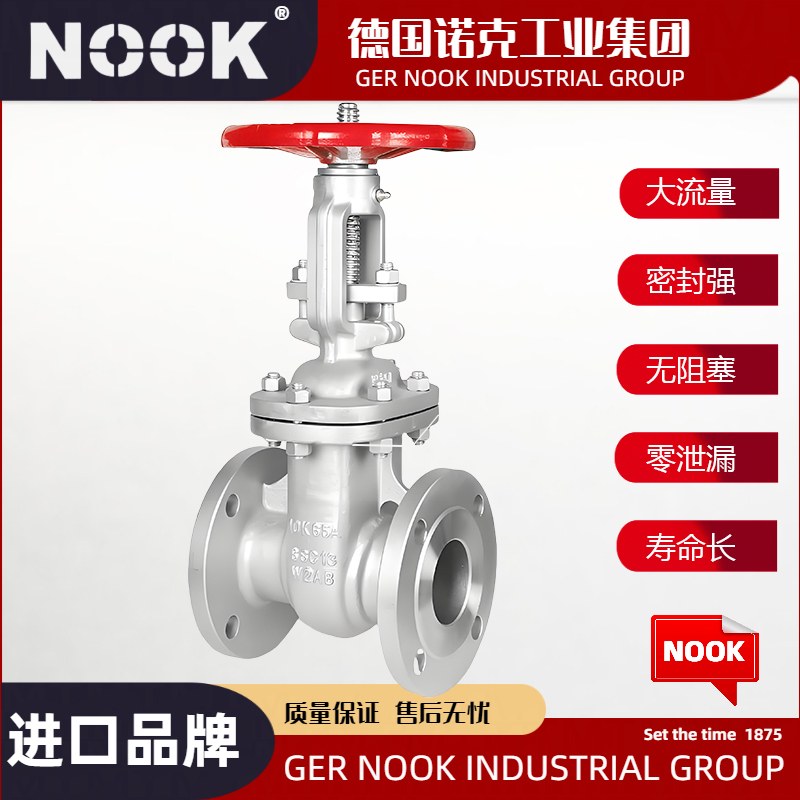

Z41H日标闸阀@德国NOOK诺克适用于JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。 通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。

结构特点

①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

应用规范

设计与制造 Design and Manufacture	结构长度 Face to face/ End to end	法兰尺寸 FlangeDimension	压力-温度Pressure Temperature Lating	试验-检验Inspection and Test
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

压力试验

设计与制造 Design and Manufacture	强度试验 Shell Test		水密封试验 WaterSeal Test		气密封试验 Air SealTest
	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	630
900	23.0	3330	17	2445

主要零件材料及主要用途

体盖瓣   Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片（环） Sealing Shim	填料     Packing	工作温度℃ Working Temperature	适用介质Suitable Medium
WCB	2Cr13	13Cr  STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08软钢 08 Soft Steal F304 F316 F304L F316L	柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品  Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸 醋酸 尿素  Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

外形结构图

Z41H-10K主要尺寸和重量

DN（mm）	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	178	155	120	100	16	4-19	409	200	24
65	21/2	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960

Z41H-20K主要尺寸和重量

DN（mm）	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	216	155	120	100	18	8-19	480	200	32
65	21/2	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650	1270

进口日标闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口日标闸阀知识专区

德国NOOK诺克@日标闸阀是闸阀的一种，其生产标准遵循日本标准（JIS）。以下是对日标闸阀的详细介绍：

一、基本概念

• 定义：日标闸阀是指按照日本标准生产的闸阀，其启闭件是闸板，闸板的运动方向与流体方向相垂直。

• 功能：闸阀主要用于全开和全关操作，不能用于调节和节流。

二、分类与结构

• 分类：

• 按密封面配置：楔式闸板式闸阀和平行闸板式闸阀。其中，楔式闸板式闸阀又可分为单闸极式、双闸板式和弹性闸板式。

• 按阀杆的螺纹位置：明杆闸阀和暗杆闸阀。

• 结构：闸板有两个密封面，最常用的模式是形成楔形，楔形角随阀门参数而异。闸板可以做成刚性闸板或弹性闸板，后者能改善工艺性，弥补密封面角度在加工过程中的偏差。

三、主要特点

1. 结构合理：产品设计制造符合国外先进标准要求，密封可靠，性能优良，造型美观。

2. 密封性能：密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好，使用寿命长。

3. 材质优良：阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能。双重密封设计，性能更可靠。

4. 适用性强：零件材质、法兰和对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

四、应用范围

日标闸阀适用于多种介质和工况，包括但不限于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等。其工作温度范围广泛，可根据材质不同而有所变化，如碳钢材质的工作温度为-29℃425℃，不锈钢材质的工作温度为-40℃500℃。此外，日标闸阀还广泛应用于石油、化工、制药、化肥、电力等行业，用于截断或接通管路中的介质。

五、驱动方式

日标闸阀的驱动方式多样，包括手动、伞齿轮传动及电动等，可根据具体需求选择合适的驱动方式。

综上所述，日标闸阀是一种性能优良、结构合理的阀门产品，广泛应用于各种介质和工况中。在选择和使用时，应充分了解其特点和适用范围，以确保阀门的正常运行和使用寿命。
