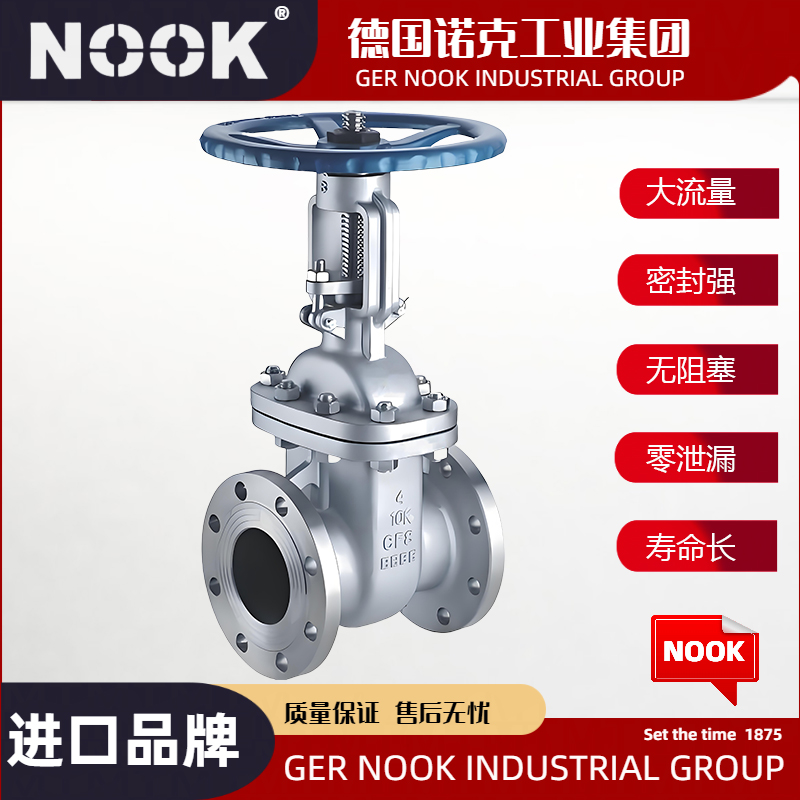

进口日标不锈钢闸阀

产品说明

Z41H日标不锈钢闸阀@德国NOOK诺克适用于JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。 通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。

结构特点

①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

应用规范

设计与制造 Design and Manufacture	结构长度 Face to face/ End to end	法兰尺寸 FlangeDimension	压力-温度Pressure Temperature Lating	试验-检验Inspection and Test
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

压力试验

设计与制造 Design and Manufacture	强度试验 Shell Test		水密封试验 WaterSeal Test		气密封试验 Air SealTest
	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	630
900	23.0	3330	17	2445

主要零件材料及主要用途

体盖瓣   Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片（环） Sealing Shim	填料     Packing	工作温度℃ Working Temperature	适用介质Suitable Medium
WCB	2Cr13	13Cr  STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08软钢 08 Soft Steal F304 F316 F304L F316L	柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品  Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸 醋酸 尿素  Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

外形结构图

Z41H-10K主要尺寸和重量

DN（mm）	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	178	155	120	100	16	4-19	409	200	24
65	21/2	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960

Z41H-20K主要尺寸和重量

DN（mm）	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	216	155	120	100	18	8-19	480	200	32
65	21/2	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650	1270

进口日标不锈钢闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口日标不锈钢闸阀知识专区

德国NOOK诺克@日标不锈钢闸阀，是遵循日本工业标准（JIS）设计和制造的一种不锈钢闸阀。这种闸阀在石油、化工、水处理、食品及制药等行业中有着广泛的应用。以下是关于日标不锈钢闸阀的详细介绍：

一、定义与特点

• 定义：日标不锈钢闸阀是指符合日本工业标准（JIS）要求，采用不锈钢材料制成的闸阀。其设计、制造和检验均遵循JIS标准，以确保产品的质量和性能。

• 特点：

1. 材质优良：采用不锈钢材料，具有良好的耐腐蚀性和耐高温性，适用于多种介质。

2. 密封性能好：密封面经过精密加工和配对，确保阀门的密封性能。

3. 操作简便：通过手轮、电动或气动装置进行操作，启闭灵活，便于远程控制。

4. 结构紧凑：整体结构设计合理，占用空间小，便于安装和维护。

二、结构与工作原理

• 结构：日标不锈钢闸阀主要由阀体、闸板、阀杆、密封面等部件组成。其中，阀体采用不锈钢材料制成，闸板与阀座之间形成密封面。

• 工作原理：通过旋转手轮（或通过电动、气动等方式）带动阀杆作升降运动，从而控制闸板的开启和关闭。当闸板降至阀座时，实现阀门的关闭；当闸板上升时，阀门开启，介质得以流通。

三、类型与分类

• 按驱动方式：可分为手动闸阀、电动闸阀和气动闸阀等。

• 按密封面配置：可分为楔式闸板式闸阀和平行闸板式闸阀。其中，楔式闸板式闸阀较为常见，其密封面为楔形结构，能够产生较大的密封力。

• 按阀杆螺纹位置：可分为明杆闸阀和暗杆闸阀。明杆闸阀的阀杆螺纹在阀体外侧，便于观察阀门的开度；暗杆闸阀的阀杆螺纹在阀体内侧，结构紧凑但不易观察开度。

四、市场与应用

• 市场情况：日标不锈钢闸阀在市场上有着广泛的应用需求。随着工业的发展和对产品质量要求的提高，越来越多的企业开始选择符合国际标准的阀门产品。

• 应用领域：

1. 石油化工：用于输送各种腐蚀性介质和高温高压介质。

2. 水处理：用于给排水系统的控制和调节。

3. 食品及制药：用于对卫生要求较高的场合，如饮料、乳制品、药品等的生产和输送。

4. 其他行业：如造纸、纺织、电力等也需要使用到日标不锈钢闸阀。

五、价格因素

日标不锈钢闸阀的价格受多种因素影响，包括材质、规格、品牌、生产工艺等。一般来说，不锈钢材料价格较高，因此不锈钢闸阀的价格也相对较高。同时，不同品牌和工艺的产品价格也存在差异。在购买时，建议根据实际需求和预算进行选择。

六、注意事项

• 在选择日标不锈钢闸阀时，应确保产品符合JIS标准要求，并查看相关的质量证明文件。

• 安装前应检查阀门的外观和密封面是否完好，并进行必要的清洁和润滑。

• 安装过程中应按照厂家提供的安装说明进行操作，确保阀门的正确安装和使用。

• 在使用过程中应定期检查阀门的密封性能和操作灵活性，如有异常应及时处理。
