进口锻钢闸阀

产品说明

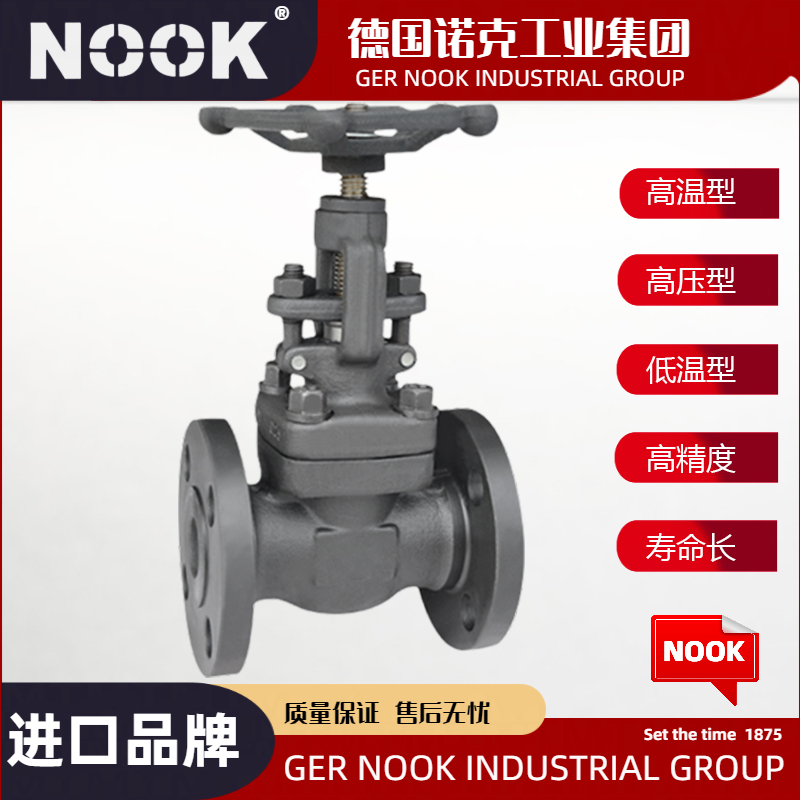

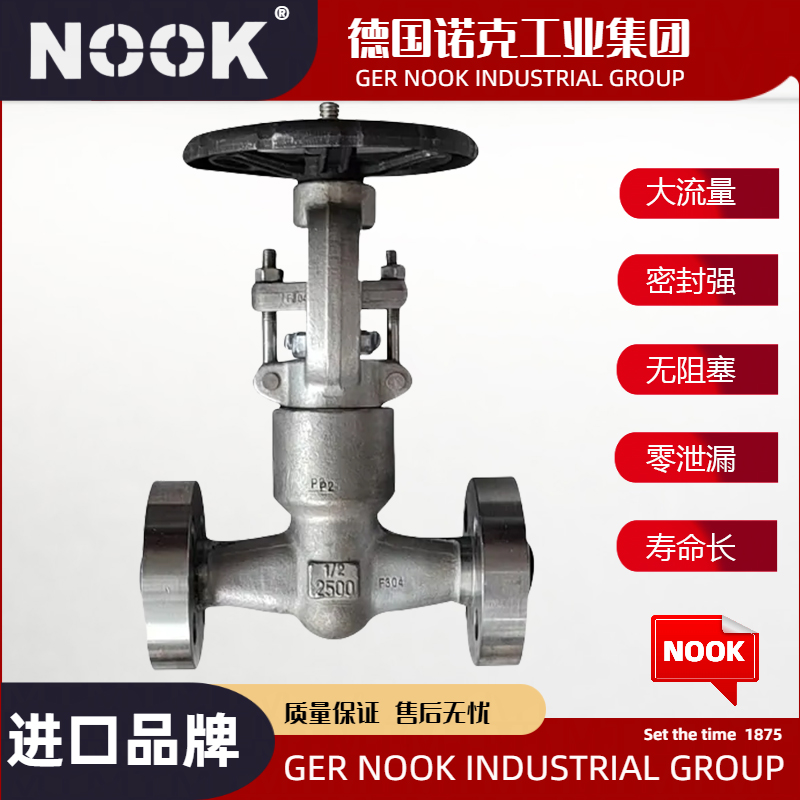

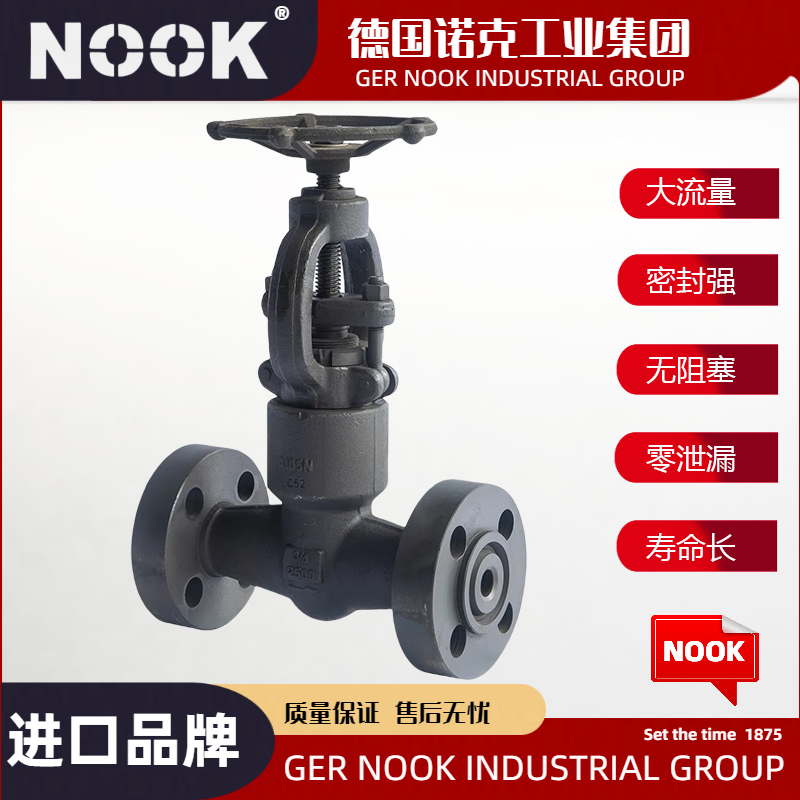

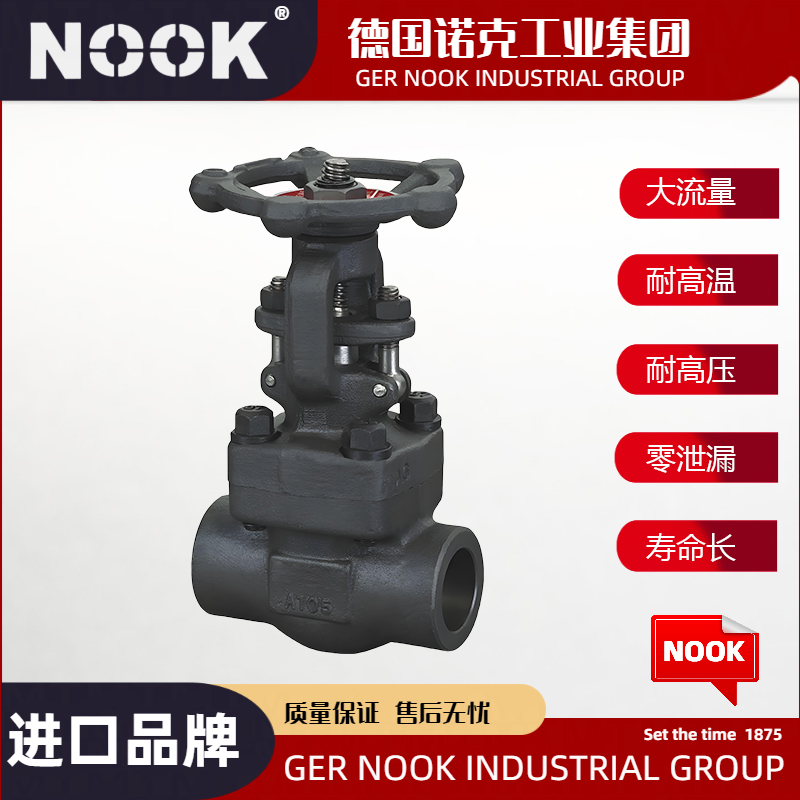

Z11Y、Z41Y、Z61Y锻钢闸阀@德国NOOK诺克适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。

引用标准

设计与制造：API 600
结构长度：ANSI B 16.10
压力温度等级：ANSI B 16.34
试验与检验：API 598

设计形式

锻钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。

结构特点

1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。
2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长
3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。
7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
法兰标准符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圆柱销	A276 420		A276 304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105		A182 F304
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 420
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A273 431
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

外形结构图

主要外形尺寸（mm)和重量（Kg）

NPS			1/2		3/4		1	11/4	11/2	2
L(RF) L1(BW)	150Lb		108		117		127	140	165	203
	300Lb		145		152		165	178	190	216
	600Lb		165		190		216	229	241	292
H（开）	150,300Lb		158		169		197	236	246	283
	600Lb		169		197		236	246	283	320
W			100		100		125	160	160	180
重量	150	RTJ	4.5		5.2		8.2	11.5	12.5	20.3
		BW	2.8		3.3		5.4	7.1	8.2	12.5
	300	RTJ	4.8		6.2		9.3	14	15.5	23.4
		BW	3.5		4.4		6.8	8.1	9.2	15.4
	600	RTJ	5.9		7.4		10.4	16.2	17.5	18.3
		BW	4.5		5.1		8.2	10.5	12.4	20.1
NPS				1/2		3/4	1	11/4	11/2	2
L(RTJ)	900-1500Lb			216		229	254	279	305	371
L1(BW)	900-1500Lb			216		229	254	279	305	368
H（开）				197		197	236	246	283	330
W				125		125	160	160	180	200
重量	RTJ			7.2		11.5	15.6	16.2	22.6	32.8
	BW			5.2		9.3	12.4	13.8	18.9	27.5

进口锻钢闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口锻钢闸阀知识专区

德国NOOK诺克@锻钢闸阀是一种使用锻件材料加工而成的阀门，其启闭件（闸板）沿通路中心线的垂直方向移动，以实现对流体介质的切断或接通。以下是关于锻钢闸阀的详细介绍：

一、产品特点

1. 流体阻力小：锻钢闸阀的流道设计合理，流体通过时的阻力较小，有利于降低能耗。

2. 开闭所需外力较小：由于闸板与阀座之间的密封面接触面积小，因此开闭时所需的外力也较小。

3. 介质的流向不受限制：锻钢闸阀的流道设计使得介质的流向不受限制，可以双向流动。

4. 密封性能良好：锻钢闸阀通常采用双密封面设计，密封性能较好，能够有效防止介质泄漏。

5. 结构简单：锻钢闸阀的结构相对简单，铸造工艺性较好，制造成本相对较低。

二、驱动方式

锻钢闸阀的驱动方式多样，包括手动、气动、电动和气液联动等。不同的驱动方式适用于不同的工况条件和操作需求。

三、分类与型号

锻钢闸阀根据密封面的配置可分为楔式闸板式闸阀和平行闸板式闸阀。其中，楔式闸板式闸阀又可分为单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀则可分为单闸板式和双闸板式。此外，锻钢闸阀还有多种型号和规格可供选择，以满足不同管道系统的需求。

四、应用领域

锻钢闸阀广泛应用于石油、化工、电力、冶金、制药、水处理等行业中的管道系统上，用于切断或接通介质。其优异的性能和广泛的应用范围使得锻钢闸阀成为这些行业中不可或缺的重要设备之一。

五、安装与维护

1. 安装：锻钢闸阀在安装时应遵循相关的安装规范和要求，确保阀门的安装位置正确、固定牢固。同时，还应注意阀门的流向和介质要求等因素。

2. 维护：锻钢闸阀在使用过程中需要定期进行维护保养，包括检查密封面的磨损情况、清洗阀门内部和更换易损件等。这些维护工作可以延长阀门的使用寿命并确保其正常运行。

六、注意事项

1. 在使用锻钢闸阀时，应注意介质的温度、压力和腐蚀性等因素对阀门的影响，并采取相应的措施加以保护。

2. 阀门在开启和关闭过程中应避免过度用力或过快操作，以免损坏阀门或影响密封性能。

3. 定期对阀门进行检查和维护保养是确保其正常运行和延长使用寿命的关键。

综上所述，锻钢闸阀作为一种重要的切断设备在工业生产中具有广泛的应用前景和重要的应用价值。在使用过程中应注意其特点、分类、安装与维护等方面的要求以确保其正常运行和发挥最佳性能。
