进口锻钢法兰闸阀

产品说明

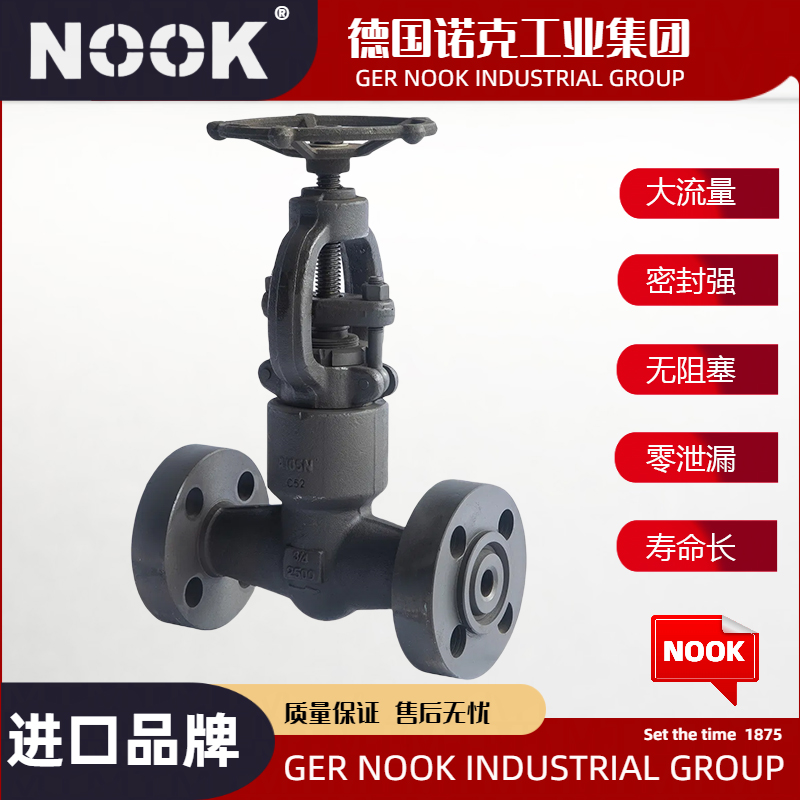

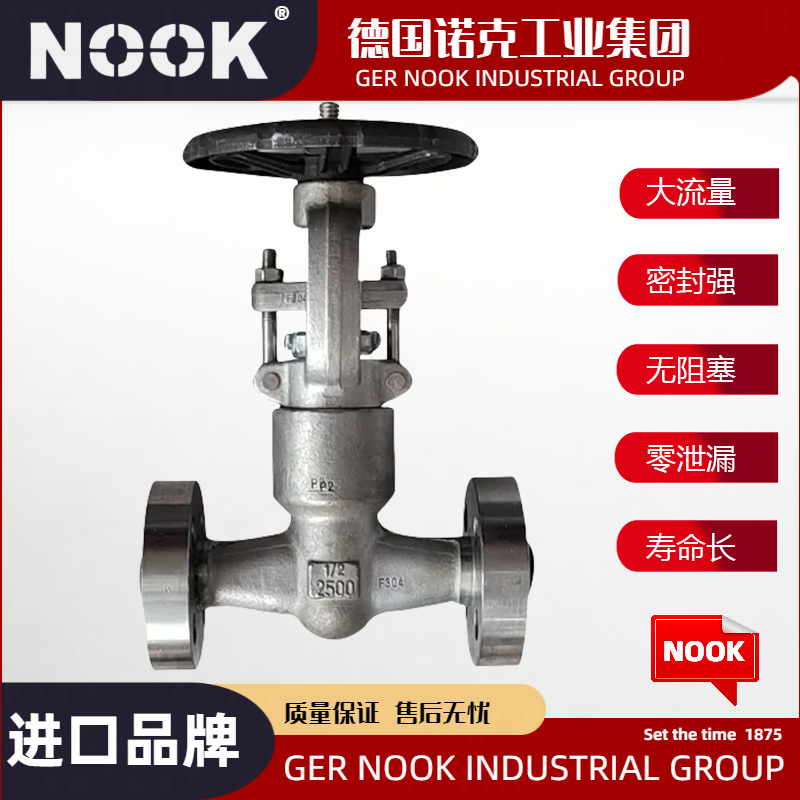

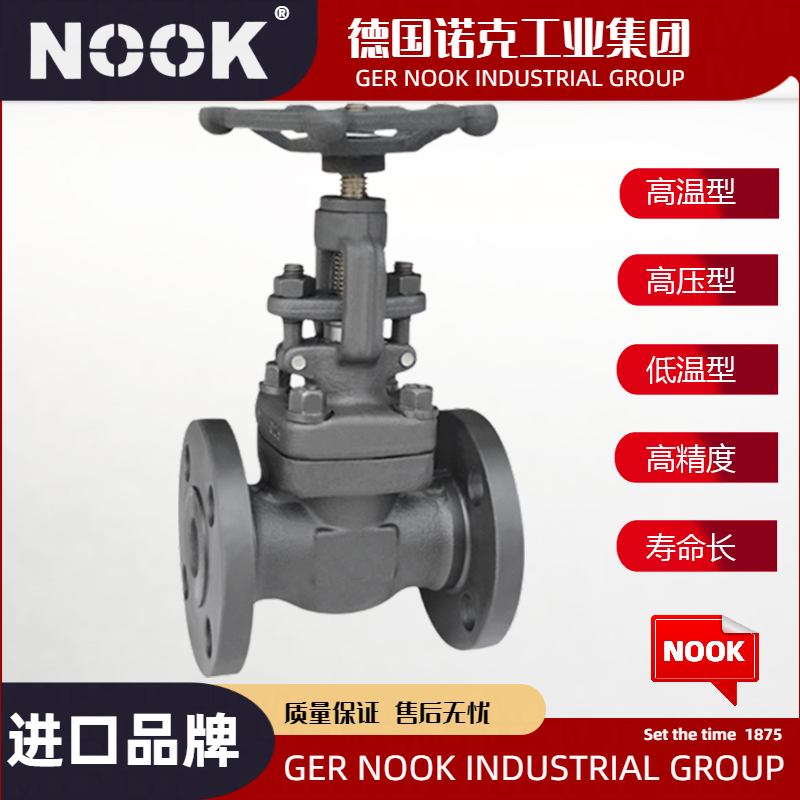

Z41Y锻钢法兰闸阀@德国NOOK诺克适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。

引用标准

设计与制造：API 600
结构长度：ANSI B 16.10
压力温度等级：ANSI B 16.34
试验与检验：API 598

设计形式

锻钢法兰闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。

结构特点

1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。
2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长
3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。
7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
法兰标准符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圆柱销	A276 420		A276 304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105		A182 F304
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 420
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A273 431
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

外形结构图

主要外形尺寸（mm)和重量（Kg）

NPS			1/2		3/4		1	11/4	11/2	2
L(RF) L1(BW)	150Lb		108		117		127	140	165	203
	300Lb		145		152		165	178	190	216
	600Lb		165		190		216	229	241	292
H（开）	150,300Lb		158		169		197	236	246	283
	600Lb		169		197		236	246	283	320
W			100		100		125	160	160	180
重量	150	RTJ	4.5		5.2		8.2	11.5	12.5	20.3
		BW	2.8		3.3		5.4	7.1	8.2	12.5
	300	RTJ	4.8		6.2		9.3	14	15.5	23.4
		BW	3.5		4.4		6.8	8.1	9.2	15.4
	600	RTJ	5.9		7.4		10.4	16.2	17.5	18.3
		BW	4.5		5.1		8.2	10.5	12.4	20.1
NPS				1/2		3/4	1	11/4	11/2	2
L(RTJ)	900-1500Lb			216		229	254	279	305	371
L1(BW)	900-1500Lb			216		229	254	279	305	368
H（开）				197		197	236	246	283	330
W				125		125	160	160	180	200
重量	RTJ			7.2		11.5	15.6	16.2	22.6	32.8
	BW			5.2		9.3	12.4	13.8	18.9	27.5

进口锻钢法兰闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口锻钢法兰闸阀知识专区

德国NOOK诺克@锻钢法兰闸阀是一种重要的流体控制装置，它结合了锻钢材料的优良特性和法兰连接的便捷性，在多个工业领域中得到广泛应用。以下是对锻钢法兰闸阀的详细介绍：

一、定义与结构

• 定义：锻钢法兰闸阀是一种采用锻钢材料制成的闸阀，其连接方式为法兰连接，即通过法兰与管道系统连接。

• 结构：锻钢法兰闸阀主要由阀体、闸板、阀杆、法兰、密封件等部件组成。其中，阀体采用锻钢材料制成，具有高强度和耐腐蚀性；闸板是阀门的启闭件，其运动方向与流体方向相垂直；阀杆用于连接手轮或电动装置，通过旋转带动闸板升降；法兰则用于连接阀门和管道系统。

二、特点与优势

1. 高强度与耐腐蚀性：锻钢材料本身具备优异的高温高压特性和耐腐蚀性，因此锻钢法兰闸阀能够在恶劣的工作环境中保持稳定的性能。

2. 良好的密封性能：锻钢法兰闸阀的密封面通常采用不锈钢或合金钢材质，与密封副匹配度高，密封性能可靠。同时，闸阀的关闭依靠外力强行将闸板压向阀座，以保证密封面的密封性。

3. 操作灵活：锻钢法兰闸阀的开启和关闭操作简便灵活，能够迅速切断管路中的介质。对于手动闸阀，通过旋转手轮即可实现阀门的启闭；对于电动或气动闸阀，则可通过控制装置实现远程操作。

4. 适用范围广：锻钢法兰闸阀广泛适用于化工、石油、电力、冶金、医药等行业的管道系统中，特别适用于工作条件要求高压、高温、耐腐蚀的场合。

三、分类与规格

锻钢法兰闸阀可以根据不同的分类标准进行划分，如按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀；按阀门的连接方式可分为法兰闸阀、焊接闸阀、螺纹闸阀等；按阀门的压力等级可分为高压闸阀、低（中）压闸阀等。此外，还可以根据阀门的驱动方式、材质、口径等因素进行分类。

四、安装与维护

• 安装：在安装锻钢法兰闸阀时，需要确保阀门与管道系统的连接牢固可靠，法兰密封面应清洁无损伤。同时，还需要根据阀门的安装要求和使用环境选择合适的安装位置和安装方式。

• 维护：定期对锻钢法兰闸阀进行检查和维护，包括检查密封面的磨损情况、阀杆的灵活性、法兰连接的紧固程度等。对于发现的问题应及时处理，以确保阀门的正常运行和延长使用寿命。

综上所述，锻钢法兰闸阀是一种性能优良、适用范围广的流体控制装置。通过了解其定义、特点、分类、安装与维护等方面的知识，可以更好地选择和使用这种阀门产品。
