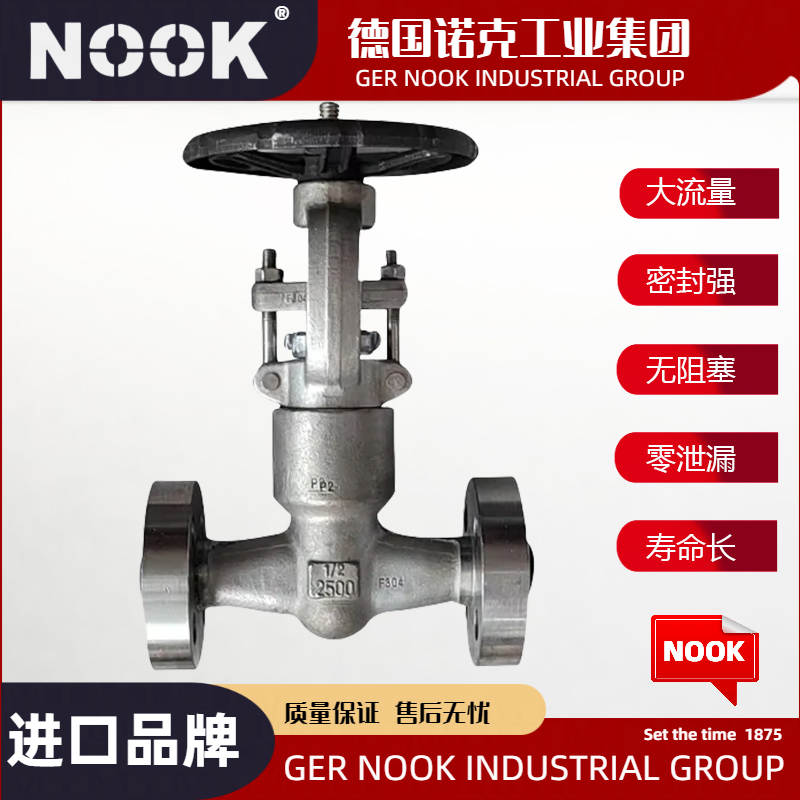

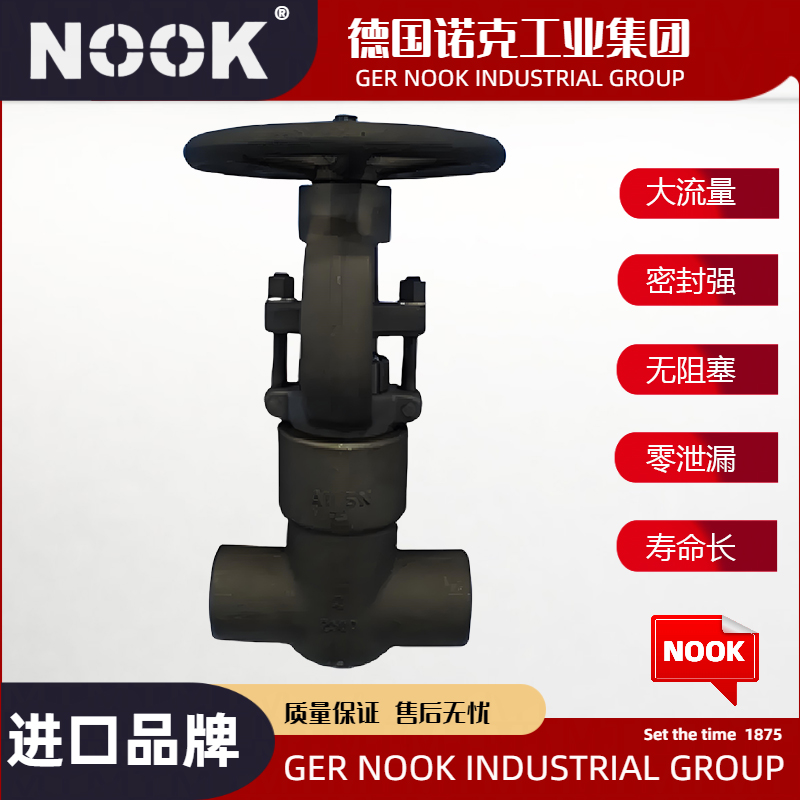

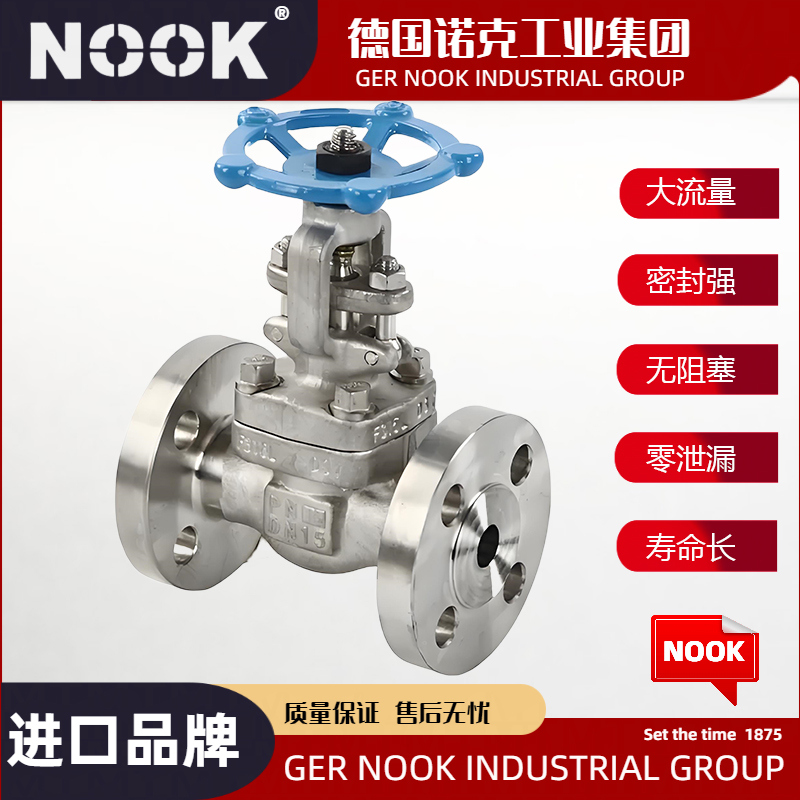

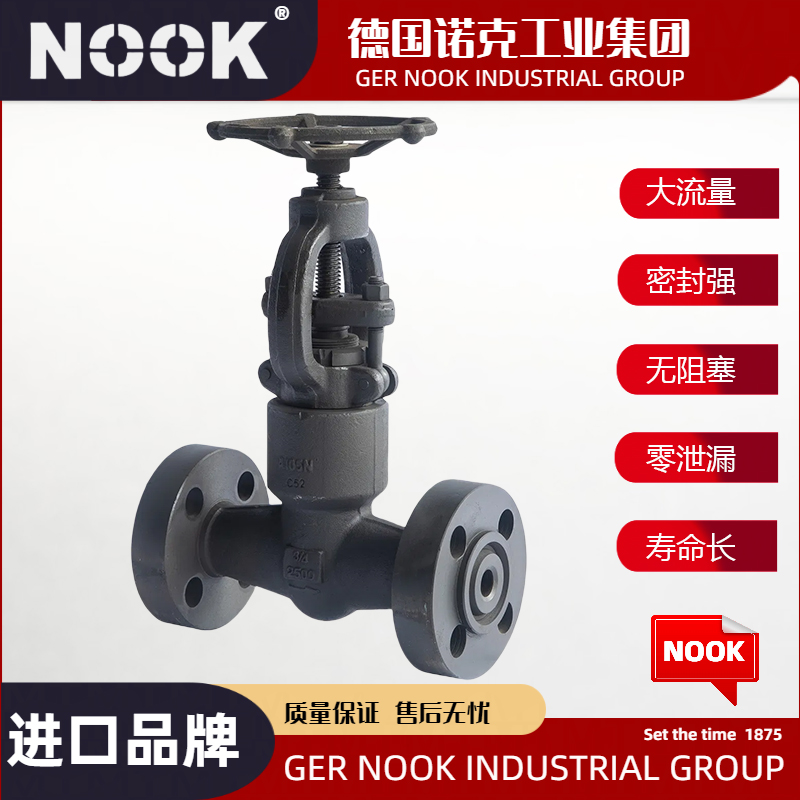

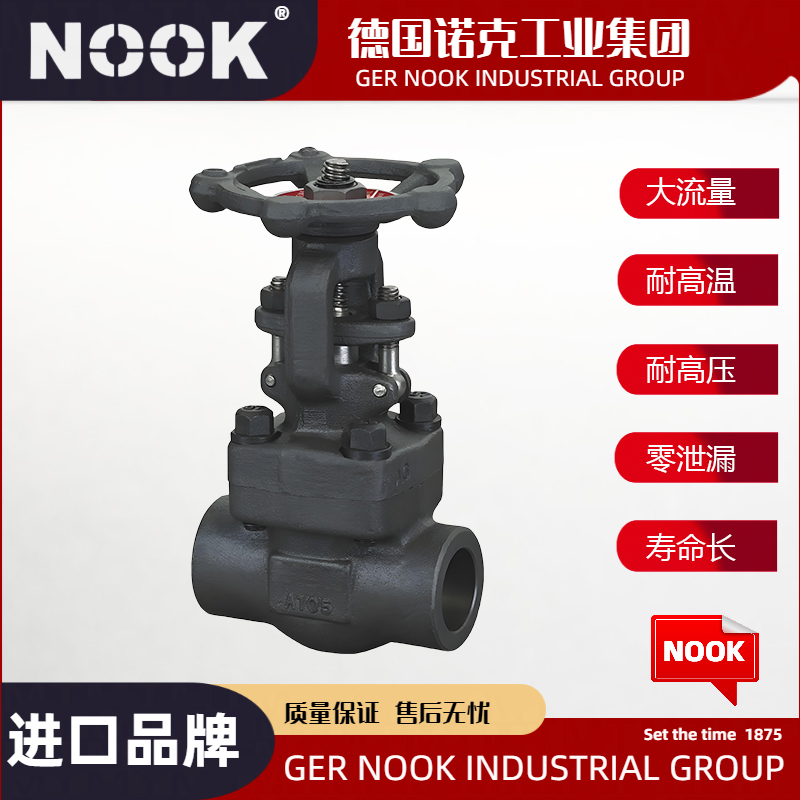

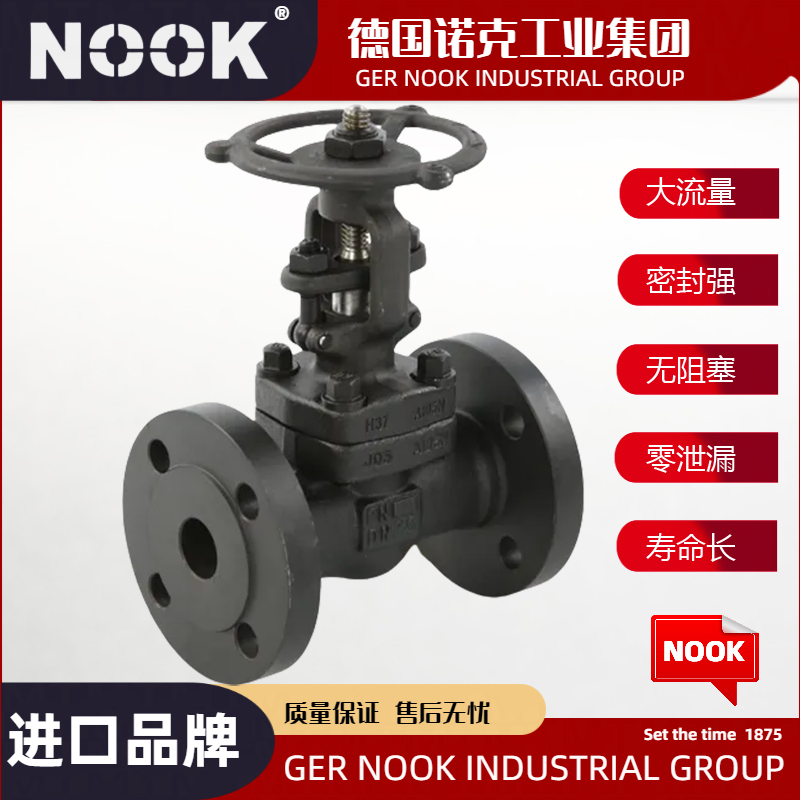

Z61Y、Z41Y、Z11Y高压锻钢闸阀@德国NOOK诺克适用于ANSI Class 150~2500,工作温度<600℃的石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动、气动等。
设计与制造:API 600
结构长度:ANSI B 16.10
压力温度等级:ANSI B 16.34
试验与检验:API 598
高压锻钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀,按这种连接形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片密封,优点是便于维修。第二种体盖焊接连接锻钢闸阀,按这种连接形式设计的阀门,其阀体与阀盖全焊密封,优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀,按这种连接形式设计的阀门,其阀体与阀盖用螺蚊连接,内压自密封环密封,优点是内部压力越大,其密封性能越好。
1.产品设计制造按API标准,密封可靠,性能优良、能与进口设备配套使用。
2.600Lb以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长
3.阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
5.阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高,可靠性高。
7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圆柱销 | A276 420 | A276 304 | ||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | A105 | A182 F304 | ||
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 420 | |||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 润滑垫片 | A273 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29°C~425°C | -29°C~550°C | -29°C~200°C |
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
全径 | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
H开 | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 |
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||||
L(RF) L1(BW) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |||
300Lb | 145 | 152 | 165 | 178 | 190 | 216 | ||||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||||
H(开) | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |||
600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||||
重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 | ||
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||||
300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |||
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||||
600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | |||
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||||
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||||
L(RTJ) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 371 | |||
L1(BW) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 | |||
H(开) | 197 | 197 | 236 | 246 | 283 | 330 | ||||
W | 125 | 125 | 160 | 160 | 180 | 200 | ||||
重量 | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 | |||
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | ||||
德国NOOK诺克@高压锻钢闸阀是一种在高压环境下使用的阀门,其阀体和主要部件采用锻钢材料制成,具有高强度、高耐压和优异的耐腐蚀性能。以下是对高压锻钢闸阀的详细介绍:
高压锻钢闸阀通过闸板的升降来控制阀门的开启和关闭,从而实现对高压管道中介质的流通或截断。它通常由阀体、闸板、阀杆、密封件等部件组成,各部件之间紧密配合,确保阀门在高压环境下的稳定性和可靠性。
高强度:锻钢材料具有优异的力学性能,能够承受较高的压力和冲击负荷,确保阀门在高压环境下的安全运行。
耐腐蚀:锻钢材料经过适当的热处理和表面处理,能够抵抗多种腐蚀性介质的侵蚀,延长阀门的使用寿命。
密封性好:高压锻钢闸阀采用高质量的密封件和先进的密封技术,确保阀门在关闭状态下具有良好的密封性能,防止介质泄漏。
操作灵活:阀门的启闭机构设计合理,操作简便快捷,能够迅速响应控制信号,实现阀门的快速开启和关闭。
适用范围广:高压锻钢闸阀适用于多种介质和工况条件,包括高温、高压、腐蚀性介质等,广泛应用于石油、化工、电力、冶金等行业的管道系统中。
高压锻钢闸阀可以根据不同的分类标准进行分类,如按阀杆螺纹位置分为明杆闸阀和暗杆闸阀;按密封面配置分为楔式闸板式闸阀和平行闸板式闸阀等。具体选择哪种类型的高压锻钢闸阀,需要根据实际工况条件和介质特性来确定。
明确需求:在选购前明确所需阀门的规格、材质、工作压力和温度等参数,以及介质的特性和工况条件。
选择知名品牌:优先选择知名品牌的高压锻钢闸阀产品,确保产品质量和售后服务。
查看产品证书:查看产品的合格证书、检测报告等文件,确保产品符合相关标准和要求。
考虑性价比:在保证产品质量的前提下,综合考虑价格、售后服务等因素,选择性价比较高的产品。
高压锻钢闸阀在使用过程中需要定期进行维护和保养,以确保其正常工作和延长使用寿命。具体维护和保养措施包括:
定期检查阀门的密封性能、操作灵活性等,发现问题及时处理。
清洁阀门表面和内部零件,防止杂质和污垢的积累。
对需要润滑的部位进行定期润滑,确保阀门的操作顺畅。
更换磨损严重的密封件、阀杆等易损件,防止因部件损坏而影响阀门的正常使用。
综上所述,高压锻钢闸阀是一种在高压环境下具有广泛应用的重要阀门类型。在选购和使用过程中,需要充分考虑实际需求和使用环境,确保产品的质量和性能满足要求。同时,定期进行维护和保养也是保证阀门长期稳定运行的关键。
