进口高压铸钢闸阀

产品说明

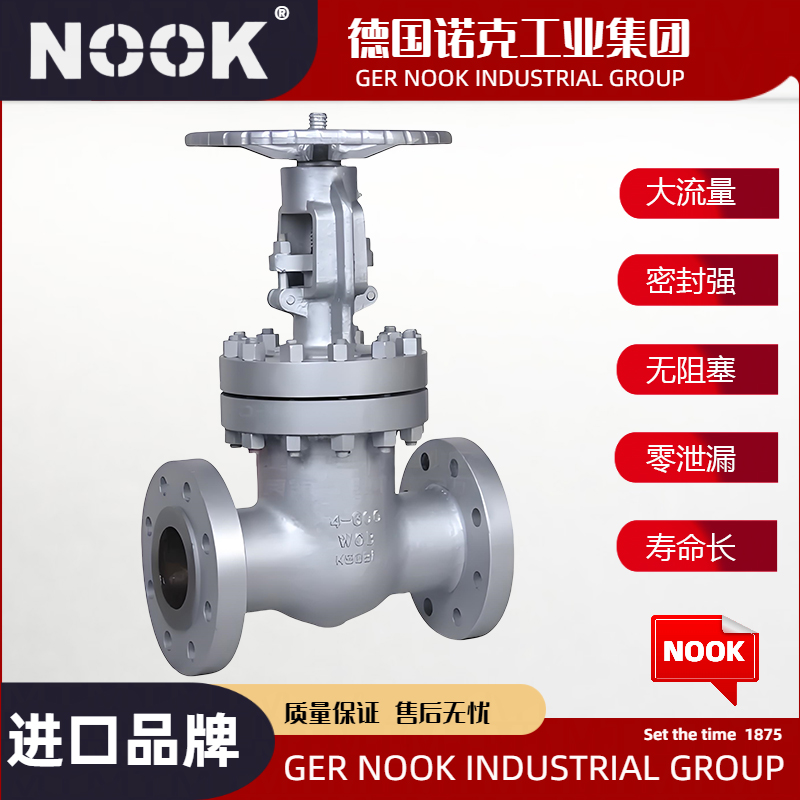

Z41H高压铸钢闸阀@德国NOOK诺克广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 HB/T9092

主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z41H-100C	100	10.0	≤ 425	水、蒸汽、油品
Z41H-160C	160	16.0
Z41H-250C	250	25.0
Z41Y-100C	100	10.0
Z41Y-160C	160	16.0
Z41Y-250C	250	25.0
Z41Y-100I	100	10.0	≤ 550	蒸汽、油品
Z41Y-160I	160	16.0
Z41Y-250I	250	25.0
Z41W-100P	100	10.0	≤ 200	醋酸类
Z41W-160P	160	16.0
Z41W-250P	250	25.0

主要零部件材料

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z41H-100C	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z41H-160C
Z41H-250C
Z41Y-100			堆焊硬质合金
Z41Y-160
Z41Y-250
Z41Y-100I	铬钼钢	铬钼钢	堆焊硬质合金	石棉石墨或柔性石墨
Z41Y-160I
Z41Y-250I
Z41W-100P	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z41W-160P
Z41W-250P

外形结构图

PN100主要外形尺寸（mm）

DN	L	D	D1	D2	D8	b	z×ød	H	H1	D0	重量 / kg
25	210	135	100	78	501	24	4×ø18	310	—	—	13
32	230	150	110	82	65	24	4×ø23	320	—	—	20
40	240	165	125	95	75	26	4×ø23	360	—	—	60
50	250	195	145	112	85	28	4×ø25	490	558	360	50
65	280	220	170	138	110	32	8×ø25	540	622	400	70
80	310	230	180	148	115	34	8×ø25	572	671	400	100
100	350	265	210	172	145	38	8×ø30	573	671	400	110
125	400	310	250	210	175	42	8×ø34	744	892	560	180
150	450	350	290	250	205	46	12×ø34	800	972	560	250
200	550	430	360	312	265	54	12×ø41	800	972	560	360
250	650	500	430	382	320	60	12×ø41	1050	1305	—	—
300	750	585	500	442	375	70	16×ø48	1200	1505	—	—

PN160主要外形尺寸（mm）

DN	L	D	D1	D2	D8	b	z×ød	H	H1	H0	重量 / kg
15	170	110	75	52	35	24	4×ø18	230	250	200	7
20	190	130	90	62	45	26	4×ø23	260	288	200	10
25	210	140	100	72	50	28	4×ø23	280	310	280	14
32	230	165	115	85	65	30	4×ø25	312	350	320	21
40	260	175	125	93	75	32	4×ø27	350	395	320	26
50	300	215	165	132	95	36	8×ø25	512	612	360	73
65	360	245	190	152	110	44	8×ø30	560	677	360	110
80	390	260	205	168	130	46	8×ø30	585	686	400	141
100	450	300	240	200	160	48	8×ø34	631	751	450	185
125	525	355	285	238	190	60	8×ø41	723	868	560	320
150	600	390	318	270	305	66	12×ø41	820	997	640	462
200	750	480	400	245	265	78	12×ø48	990	1224	720	711
