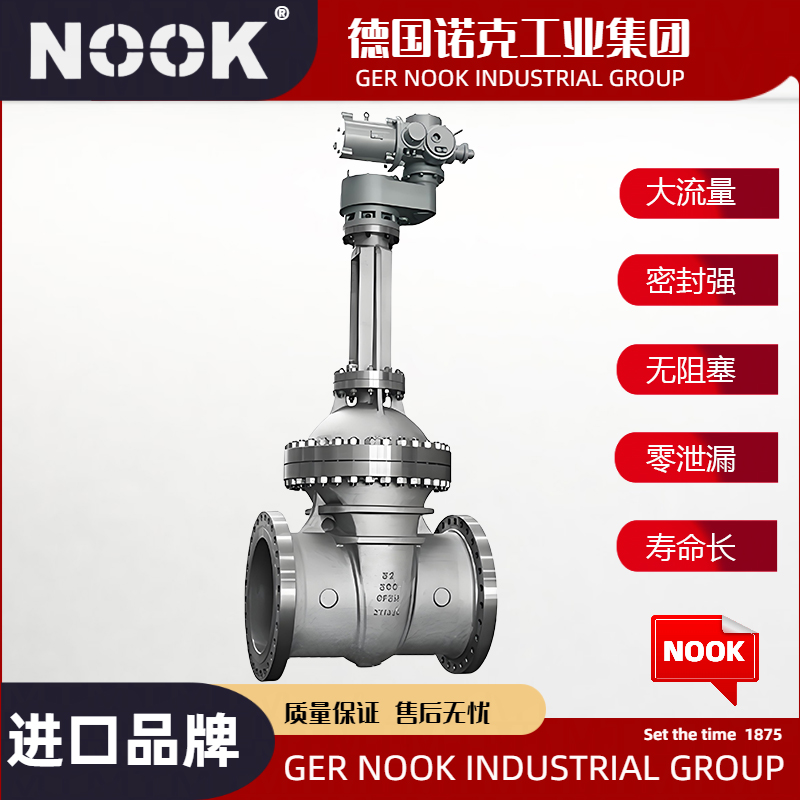

进口不锈钢高压闸阀

产品说明

Z41H不锈钢高压闸阀@德国NOOK诺克广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 HB/T9092

主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z41H-100C	100	10.0	≤ 425	水、蒸汽、油品
Z41H-160C	160	16.0
Z41H-250C	250	25.0
Z41Y-100C	100	10.0
Z41Y-160C	160	16.0
Z41Y-250C	250	25.0
Z41Y-100I	100	10.0	≤ 550	蒸汽、油品
Z41Y-160I	160	16.0
Z41Y-250I	250	25.0
Z41W-100P	100	10.0	≤ 200	醋酸类
Z41W-160P	160	16.0
Z41W-250P	250	25.0

主要零部件材料

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z41H-100C	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z41H-160C
Z41H-250C
Z41Y-100			堆焊硬质合金
Z41Y-160
Z41Y-250
Z41Y-100I	铬钼钢	铬钼钢	堆焊硬质合金	石棉石墨或柔性石墨
Z41Y-160I
Z41Y-250I
Z41W-100P	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z41W-160P
Z41W-250P

外形结构图

PN100主要外形尺寸（mm）

DN	L	D	D1	D2	D8	b	z×ød	H	H1	D0	重量 / kg
25	210	135	100	78	501	24	4×ø18	310	—	—	13
32	230	150	110	82	65	24	4×ø23	320	—	—	20
40	240	165	125	95	75	26	4×ø23	360	—	—	60
50	250	195	145	112	85	28	4×ø25	490	558	360	50
65	280	220	170	138	110	32	8×ø25	540	622	400	70
80	310	230	180	148	115	34	8×ø25	572	671	400	100
100	350	265	210	172	145	38	8×ø30	573	671	400	110
125	400	310	250	210	175	42	8×ø34	744	892	560	180
150	450	350	290	250	205	46	12×ø34	800	972	560	250
200	550	430	360	312	265	54	12×ø41	800	972	560	360
250	650	500	430	382	320	60	12×ø41	1050	1305	—	—
300	750	585	500	442	375	70	16×ø48	1200	1505	—	—

PN160主要外形尺寸（mm）

DN	L	D	D1	D2	D8	b	z×ød	H	H1	H0	重量 / kg
15	170	110	75	52	35	24	4×ø18	230	250	200	7
20	190	130	90	62	45	26	4×ø23	260	288	200	10
25	210	140	100	72	50	28	4×ø23	280	310	280	14
32	230	165	115	85	65	30	4×ø25	312	350	320	21
40	260	175	125	93	75	32	4×ø27	350	395	320	26
50	300	215	165	132	95	36	8×ø25	512	612	360	73
65	360	245	190	152	110	44	8×ø30	560	677	360	110
80	390	260	205	168	130	46	8×ø30	585	686	400	141
100	450	300	240	200	160	48	8×ø34	631	751	450	185
125	525	355	285	238	190	60	8×ø41	723	868	560	320
150	600	390	318	270	305	66	12×ø41	820	997	640	462
200	750	480	400	245	265	78	12×ø48	990	1224	720	711

进口不锈钢高压闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口不锈钢高压闸阀知识专区

德国NOOK诺克@不锈钢高压闸阀是一种在高压环境下使用的阀门，主要由不锈钢材料制成，具有优异的耐腐蚀性和耐高温性能，广泛应用于石油、化工、电力、冶金等行业的管道系统中。以下是对不锈钢高压闸阀的详细介绍：

一、基本概念

不锈钢高压闸阀通过闸板的升降来控制阀门的开启和关闭，从而实现介质的流通或截断。它通常由阀体、闸板、阀杆、密封件等部件组成，其中阀体和闸板采用不锈钢材料制成，能够承受较高的压力和温度。

二、特点与优势

1. 耐腐蚀性强：不锈钢材料具有优异的抗腐蚀性能，能够在多种腐蚀性介质中长时间稳定工作。

2. 耐高温：不锈钢高压闸阀能够承受较高的工作温度，满足高温环境下的使用需求。

3. 密封性能好：采用硬密封或软密封结构，确保阀门在关闭状态下具有良好的密封性能，防止介质泄漏。

4. 操作简便：阀门通常采用手动、电动或气动等驱动方式，操作简便快捷。

5. 结构紧凑：不锈钢高压闸阀结构设计合理，体积小巧，便于安装和维护。

三、应用场景

不锈钢高压闸阀广泛应用于以下领域：

• 石油行业：用于油田注水、油气输送等管道系统中，控制介质的流通和截断。

• 化工行业：用于化工原料、成品等介质的输送管道中，确保生产过程的连续性和安全性。

• 电力行业：用于火力发电厂、核电站等电力设施的冷却水系统、给水系统等管道中，控制介质的流量和压力。

• 冶金行业：用于钢铁、有色金属等冶炼过程中介质的输送和调节。

四、选购建议

1. 明确需求：在选购前明确所需阀门的规格、材质、工作压力和温度等参数。

2. 选择知名品牌：优先选择知名品牌的产品，确保产品质量和售后服务。

3. 查看产品证书：查看产品的合格证书、检测报告等文件，确保产品符合相关标准和要求。

4. 考虑性价比：在保证产品质量的前提下，综合考虑价格、售后服务等因素，选择性价比较高的产品。

五、维护与保养

不锈钢高压闸阀在使用过程中需要定期进行维护和保养，以确保其正常工作和延长使用寿命。具体维护和保养措施包括：

• 定期检查：定期检查阀门的密封性能、操作灵活性等，发现问题及时处理。

• 清洁保养：定期清洁阀门表面和内部零件，防止杂质和污垢的积累。

• 润滑：对需要润滑的部位进行定期润滑，确保阀门的操作顺畅。

• 更换易损件：及时更换磨损严重的密封件、阀杆等易损件，防止因部件损坏而影响阀门的正常使用。

总之，不锈钢高压闸阀是一种重要的管道控制设备，在多个行业中发挥着重要作用。在选购和使用过程中，需要充分考虑实际需求和使用环境，确保产品的质量和性能满足要求。
