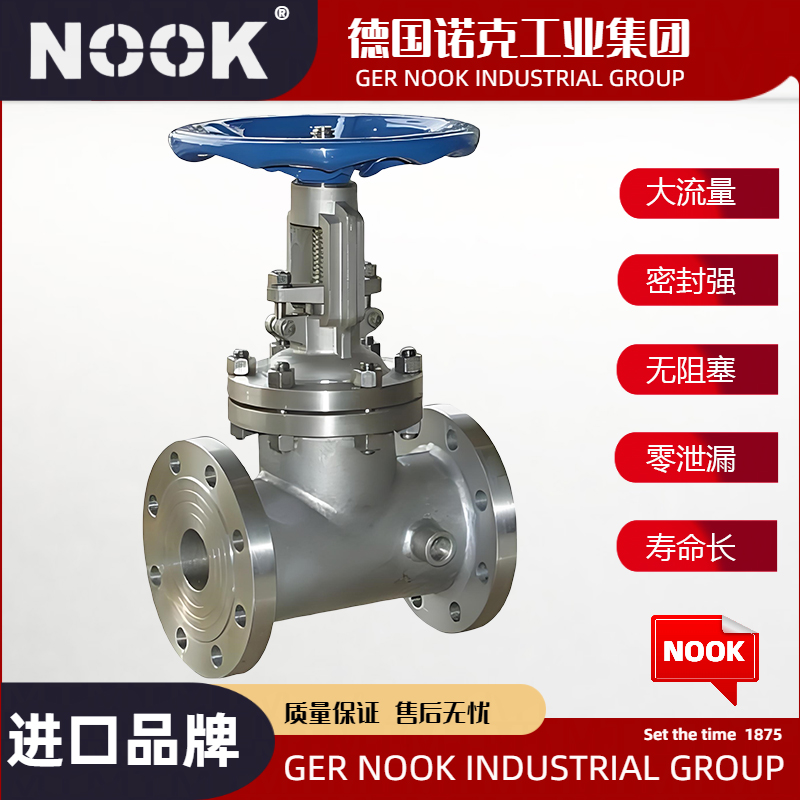

进口不锈钢保温闸阀

产品说明

BZ41H不锈钢保温闸阀@德国NOOK诺克主要用于石油、化工、冶金、制药等各类系统中，适用于公称压力PN1.6~6.4MPa（国标）150LB~300LB-600LB（美标）工作温度-29~425℃（碳钢）、-40~500℃（不锈钢）的管路上作启闭用。该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

标准规范

设计制造	结构长度	连接法兰	压力温度等级	试验与检验
GB12234 -89 API600	GB12221-89	ANSI B16.5  GB9112～9131  JB/T74～90  JB/T79-94 SH3006  HG20615～20635	GB9131 ANSI B16.34	JB/T 9092 GB13927 API598

产品特点

1 夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。
2 连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
3 夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

性能规范

型号	公称压力	试验压力(MPa)			工作温度℃	适用介质
		强度(水)(MPa)	密封(水)(MPa)	低压密封(空气)(MPa)
BZ41H-16C BZ41W-16P(R)	1.6	2.4	1.8	0.6	≤425	酸、碱、滤清类
BZ41H-25C BZ41W-25P(R)	2.5	3.8	2.8	0.6	≤550	酸、碱、滤清类
BZ41H-40C BZ41W-40P(R)	4.0	6.0	4.4	0.6	≤450	酸、碱、滤清类
BZ41H-64C BZ41W-64P(R)	6.4	9.6	7.0	0.6	≤300	酸、碱、滤清类

主要零件材料

零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	石墨+304	石墨+304	石墨+304	石墨+304	石墨Graphite
垫片	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

外形结构图

主要外形尺寸和连接尺寸

型号	压力	公称通径 DN	尺寸（mm）
			L	D	D1	D2	b	z-d	H	D0
BZ41H-16C BZ41W-16P BZ41W-16R	1.6	40	200	160	125	100	18-3	4-18	310	200
		50	250	180	145	120	18-3	4-18	358	240
		65	265	195	160	135	20-3	8-18	373	240
		80	280	215	180	155	20-3	8-18	435	280
		100	300	245	210	185	22-3	8-18	500	300
		125	325	280	240	210	24-3	8-23	614	320
		150	350	335	295	265	26-3	12-23	674	360
		200	400	405	355	320	30-3	12-25	818	400
		250	450	460	410	375	30-4	12-25	969	450
		300	500	520	470	435	34-4	16-25	1145	560
BZ41H-25C BZ41W-25P BZ41W-25R	2.5	40	200	160	125	100	20-3	4-18	358	240
		50	250	180	145	120	22-3	8-18	373	240
		65	265	195	160	135	22-3	8-18	435	280
		80	280	230	190	160	24-3	8-18	500	300
		100	300	270	220	188	28-3	8-15	614	320
		125	325	300	250	218	30-3	8-25	674	360
		150	350	360	310	278	34-3	12-25	818	400
		200	400	425	370	332	36-3	12-30	969	450
		250	450	485	430	390	40-4	12-30	1145	560
		300	500	550	490	448	40-4	16-34	1145	640

进口不锈钢保温闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口不锈钢保温闸阀知识专区

德国NOOK诺克@不锈钢保温闸阀是一种专门设计的阀门，主要用于需要保温和耐腐蚀的流体控制系统中。以下是关于不锈钢保温闸阀的详细介绍：

一、产品特点

1. 材质优良：采用不锈钢材质制造，具有优异的耐腐蚀性和耐高温性能，适用于多种腐蚀性介质和高温环境。

2. 保温性能好：配备保温套或夹套，能够有效减少热量损失，保持介质温度稳定。

3. 密封可靠：密封面采用特殊材料处理，具有良好的密封性能，确保介质不泄漏。

4. 流体阻力小：闸阀的流道设计合理，流体阻力小，能够降低系统能耗。

5. 操作简便：手轮或电动装置操作简便，开关灵活，便于远程控制和自动化操作。

二、工作原理

不锈钢保温闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直。通过旋转手轮或电动装置，使阀杆带动闸板作上下直线运动，从而实现对介质的开启和关闭。闸阀关闭时，密封面可以依靠介质压力或外力强制密封，确保密封面的密封性。

三、应用范围

不锈钢保温闸阀广泛应用于自来水、污水、建筑、石油、电力、船舶、冶金、能源系统等体管线上的设备。特别是在需要保温和耐腐蚀的场合，如蒸汽管道、热水管道、化工管道等，不锈钢保温闸阀具有独特的优势。

四、种类与分类

不锈钢保温闸阀的种类繁多，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀；按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀。其中，楔式闸板式闸阀又可分为单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

五、维护与保养

1. 定期检查：定期检查阀门的外观、密封性能和操作情况，确保无泄漏、腐蚀、松动或其他损坏情况。

2. 清洁阀体：定期清洁阀门的内部和外部，特别是密封面和密封件，确保无杂质和污垢。

3. 更换密封件：如发现密封件磨损、老化或损坏，应及时更换新的密封件。

4. 润滑部件：对需要润滑的部件进行定期润滑，保持其良好的工作状态。

5. 操作规范：正确操作阀门，避免过度用力或不当操作导致损坏。

六、注意事项

1. 安装方向：确保阀门的安装方向正确，介质流向与阀体所示箭头方向一致。

2. 温度压力：根据介质温度和压力选择合适的阀门型号和规格。

3. 介质兼容性：确保阀门材质与介质兼容，避免发生化学反应导致腐蚀或泄漏。

4. 安全防护：在操作过程中注意安全防护措施，避免发生安全事故。

综上所述，不锈钢保温闸阀是一种性能优良、应用广泛的阀门产品。在使用过程中，需要注意定期检查、清洁、更换密封件等维护保养工作，以确保阀门的正常运行和使用寿命。
