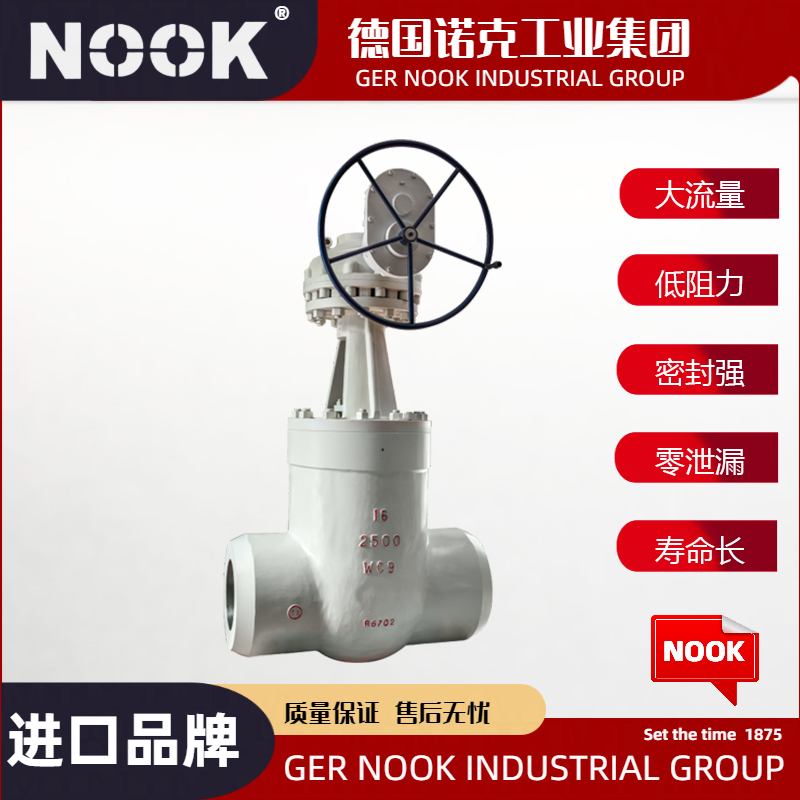

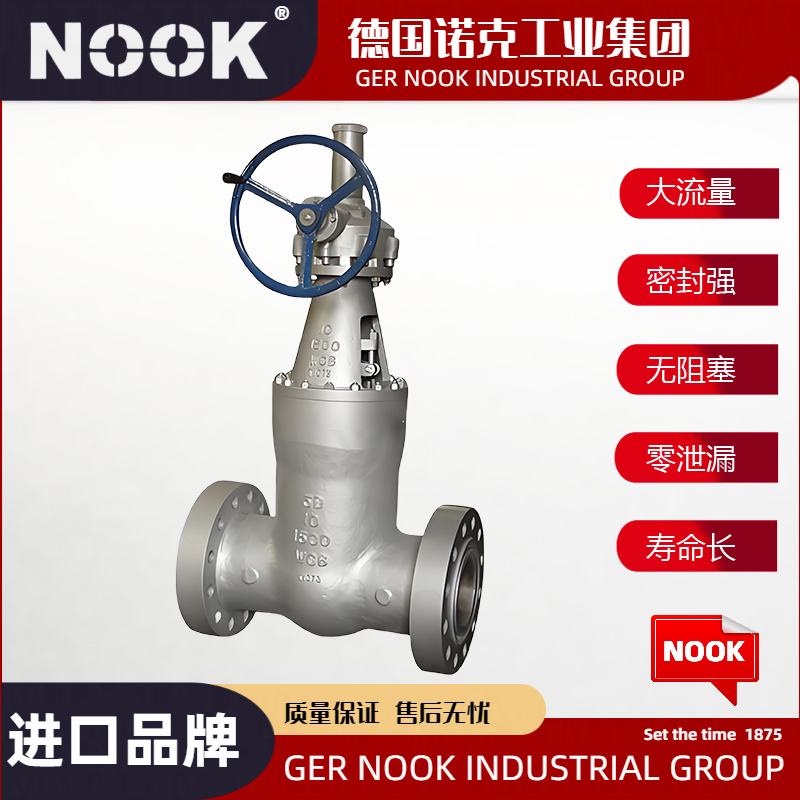

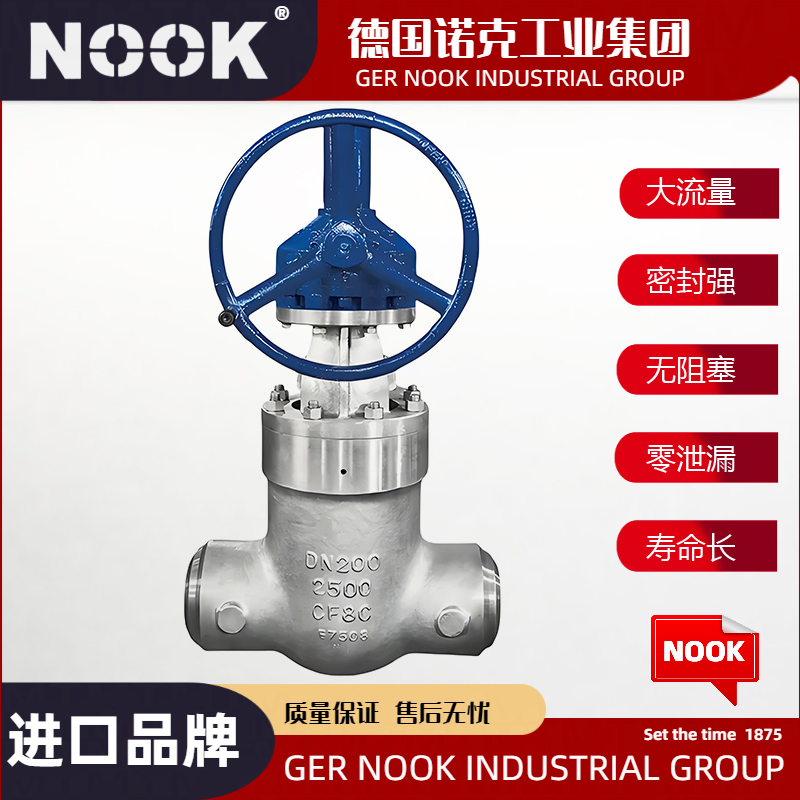

Z961Y电站闸阀@德国NOOK诺克有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢

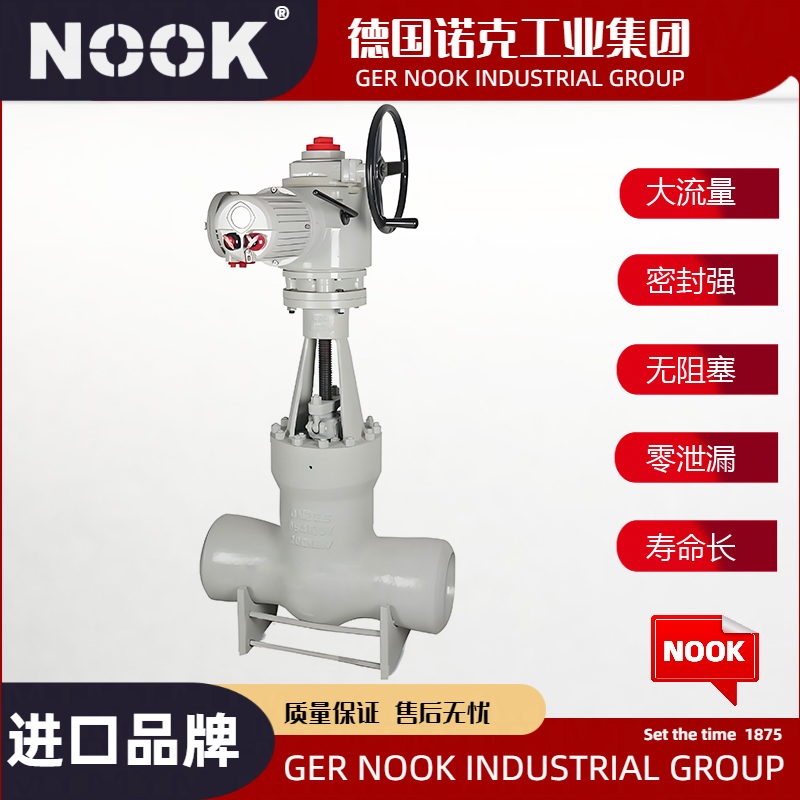

6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动
| 零件名称 | 材料牌号 | |||
| 阀体 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
| 闸板 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
| 阀座 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| 阀杆 | 1Cr17Ni2 | 1Cr17Ni2 | SUH600 | SUH600 |
| 20Cr1Mo1V1A | 20Cr1MoVA | |||
| 阀盖 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| WCB | WC1 | WC6 | WC9 | |
| 填料 | 增强柔性石墨 | |||
| 支架 | WCB | WCB | WCB | WCB |
| WC1 | WC6 | WC9 | ||
| 密封环 | S软钢(增强柔性石墨) | S软钢 | F软钢 | |
| 空杆螺母 | 45(ZCuZn25A16Fe3Mn3) | |||
| 适用温度 | ≤425℃ | ≤450℃ | ≤540℃ | ≤570℃ |
Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注：
1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。
| PN | DN | D | L | H | L1 | L2 |
| Z962H-250 Z960Y-250 Z962Y-P54100V Z960Y-P54100V | 50 | 43 | 216 | 840 | 363 | 197 |
| 65 | 57 | 254 | 915 | 363 | 197 | |
| 80 | 67 | 305 | 950 | 363 | 197 | |
| 100 | 84 | 406 | 1164 | 437 | 277 | |
| 125 | 100 | 483 | 1402 | 437 | 277 | |
| 150 | 125 | 700 | 1129 | - | - | |
| 175 | 158 | 711 | 1650 | 457 | 309 | |
| 225 | 200 | 864 | 1650 | 554 | 309 | |
| 300 | 280 | 1067 | 2106 | 764 | 398 | |
| Z960Y-320 Z960Y-P57170V | 100 | 96 | 533 | 1236 | 437 | 277 |
| 125 | 118 | 610 | 1402 | 437 | 277 | |
| 150 | 148 | 762 | 1403 | 526 | 283 | |
| 175 | 148 | 762 | 1650 | 554 | 309 | |
| 225 | 222 | 1041 | 1650 | 554 | 309 | |
| 350 | 350 | 1250 | 2255 | - | - |
德国NOOK诺克@电站闸阀，也称电站专用阀门，主要适用于火力电站各种系统的管路上，用于切断或接通管路介质。以下是对电站闸阀的详细解析：
定义：电站闸阀是一种专用于电站系统的阀门，具有高温高压的特点，采用独特的自密封设计，确保在高压环境下仍能保持可靠的密封性能。
用途：主要应用于火力电站的四大管道及抽汽系统、高压旁路入口及高压给水管道、主蒸汽系统、脱硫脱硝系统、电厂一次门、二次门、排潜心门、化水系统、凝结水系统、疏水系统等，用于控制流体的通断。
高温高压：电站闸阀能够承受高温高压的工作环境，确保在电站系统中稳定运行。
自密封设计：采用独特的自密封设计，压力越高，密封越可靠，有效防止介质泄漏。
耐磨抗擦伤：阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
抗腐蚀性强：阀杆经抗腐蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性。
流体阻力小：闸阀的流体阻力小，其阻力系数与同长度的管段相等，有利于减少能耗。
操作方便：开闭迅速，从全开到全关只需旋转90度，便于远距离控制。
维修方便：结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
压力自紧式密封：阀体支管两端为焊接连接，采用压力自紧式密封方式。
上装式结构：对装在管道上的阀门可直接在线检查与维修，减少装置停车时间，降低成本。
单阀座设计：消除阀门中腔介质因异常升压而影响使用安全的问题。
低扭矩设计：特殊结构设计的阀杆，只需配一个小手把即可轻松启闭阀门。
楔形密封结构：阀门靠阀杆提供的机械力将闸板压到阀座上而密封，密封性能不受管线压差变化的影响。
电站闸阀种类繁多，包括电动闸阀、止回阀、抽汽逆止阀、仪表阀、工艺阀、疏水阀、电站蝶阀等。其规格多样，公称通径可从几毫米到几百毫米不等，压力等级也可根据具体需求进行定制。
在电站系统中，电站闸阀被广泛应用于各种管路上，如主蒸汽管道、给水管道、疏水管道等。通过控制阀门的开启和关闭，实现对流体介质的切断和接通，确保电站系统的正常运行。
选购：在选购电站闸阀时，需根据电站系统的具体需求选择合适的种类、规格和材质。同时，还需考虑阀门的密封性能、操作性能和维护便捷性等因素。
维护：定期对电站闸阀进行检查和维护保养，确保其处于良好的工作状态。注意检查阀门的密封面、阀杆等部件的磨损情况，及时更换磨损严重的部件。同时，保持阀门及周围环境的清洁干燥，避免杂质和腐蚀性物质对阀门造成损害。
综上所述，电站闸阀作为电站系统中的重要组成部分，具有高温高压、自密封设计、耐磨抗擦伤等特点。在选购和维护过程中需注意相关事项以确保其能够稳定可靠地工作。
